한국전력 입사에 도움되는 배전용어 모음 3 | 리드선, 리클로저, 소호

한국전력 입사를 고려 중인 전기 전공자들에게 도움이 되는 기술용어를 살펴보겠습니다.

기술직 중 배전에서 사용하는 용어들 모음 3편입니다.

주요 용어로는 리드선, 리클로저(Recloser), 소호, 섹셔널라이저(Sectionalizer) 등이 있습니다.



핵심요약입니다.

1. 리드선 : 다른 기기와의 연결 위해 인출되어 있는 전선
2. 리클로저 : 지정된 시간에 과전류 스스로 차단 및 자동 재폐로 동작
3. 소호 : 아크 방전을 소멸





1. 배전 용어







한국전력 배전직군의 주요 업무는 다음과 같습니다.



• 신규 전기 사용신청
• 신규, 지장주, 개보수, 계획공사 등의 설계
• 지중설비 이설 등의 지중선로 관리
• 공사감리, 도면관리, 공가관리 등



배전에서 사용하는 용어에 대해 간략하게 설명하겠습니다.

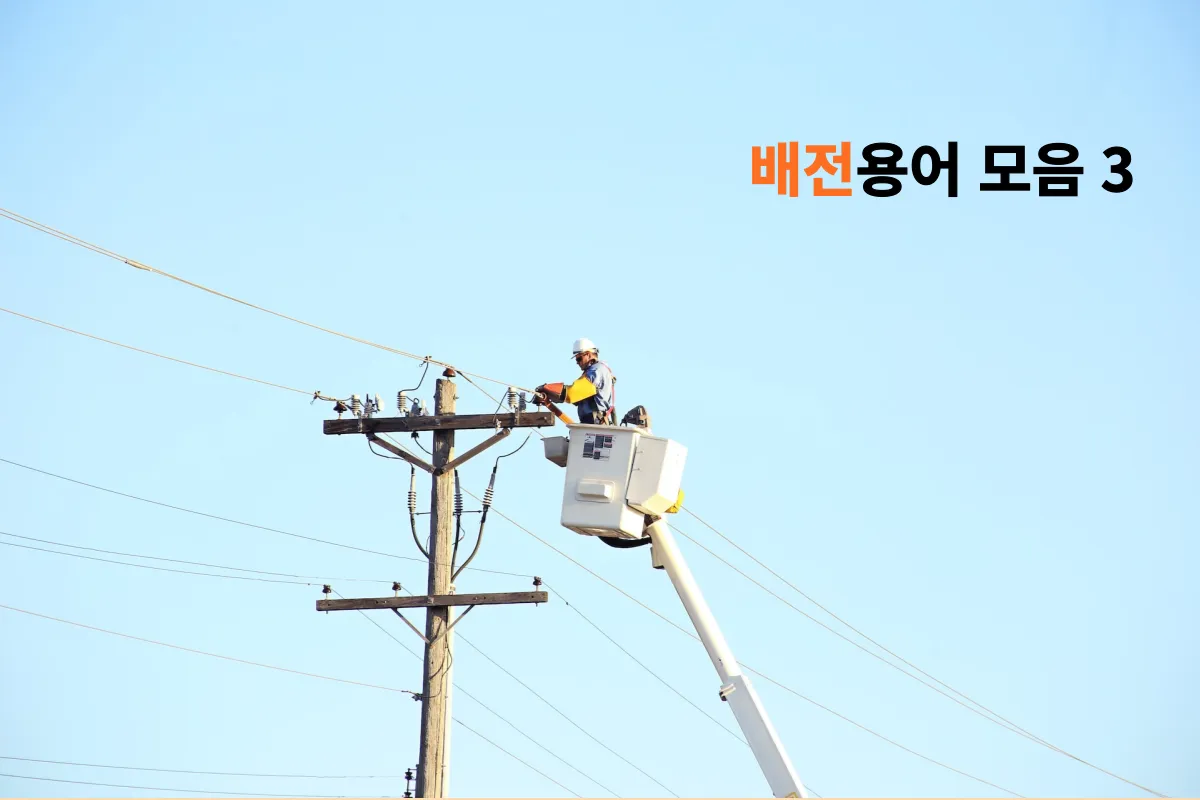

이미지 출처 : Unsplash



#1. 랙크(랙)

저압 가공 배전선로에서 저압전선 수직배열 시 사용하는 전선지지용 자재

랙크의 종류는 1선용, 2선용, 3선용, 4선용



#2. 롯드(대)

목재, 금속, 유지 소재의 기다란 막대



#3. 리드선(단자선)

소형 전기부품에서 접속단자 대신에 다른 기기와의 연결 위해 인출된 전선



#4. 리액터

배전용 변압기 회로에 유도 리액턴스를 공급하기 위한 기기



#5. 리클로저(Recloser)

자동재폐로 차단기 또는 자동 재투입 차단기

고장전류를 감지하여 지정된 시간에 차단하고 자동으로 재폐로 동작, 선로 정전예방



영구 고장 시에 차단기는 정정된 횟수만큼 동작한 후 개방, 고장구간 분리 및 정전구간 최소화

절연방식에 따라 가스절연과 고체절연(폴리머) 방식 2종류 있음



#6. 만곡(휨)

활 모양으로 굽음



#7. 말구(윗둥), 말구경(윗둥지름)

전주의 위쪽 끝 부분, 그 부분의 지름



#8. 말단

맨 끝



#9. 모선연락(모선연결)

발전소 또는 변전소에서 개폐기를 거쳐 외선에 전류를 분배하는 모선 간의 연결



#10. 미소외란(미세 외부교란)

상당히 작은 수준의 외부 교란 신호







#11. 바인드(묶다)

애자와 전선을 감아서 결합시킴



#12. 바인드선(묶음선)

애자와 전선을 감아서 결합시키는 선



#13. 변대주(변압기주)

변압기가 설치되어 있는 전주



#14. 변성기부계기(변성기붙이 전력량계)

전력량계용 변성기와 조합하여 사용되는 계기, 계기용 변성기는 포함되지 않음



#15. 병가(병행 가선)

2회선 이상의 가공전선 또는 전압이 다른 가공전선, 부속물 등을 동일 지지물에 시설



#16. 보통바인드(보통묶기)

애자와 전선을 감아서 결합시키는 선



#17. 산복지역

산허리 또는 산비탈 지역



#18. 선로표시찰(선로표시판)

지중케이블 시공 시 배전선로 회선표기용 표식



#19. 섹셔널라이저(Sectionalizer)

선로구분 자동개폐기, 배전선로 부하 분기점에 설치

선로고장 시 전원 측 보호기기와 협조하여 고장구간을 신속하게 개방



• 고장전류를 직접 차단 불가 및 부하 측 고장을 기억
• 전원 측 보호기기 개방된 후 무전압 상태에서 개방동작



#20. 소호(아크 제거)

아크 방전을 소멸시키는 것
