계기용 변압기(PT) 결선법 완벽 정리 | Y, 델타, 오픈델타, V결선 비교

전력 계통 실무에서 필수적인 계기용 변압기(PT)의 결선 방식에 대해 알아봅니다. 이번 글에서는 Y결선과 델타결선의 차이점을 비교하고, 지락 검출용 오픈델타 및 경제적인 V결선의 특징을 두 부분으로 나누어 알기 쉽게 정리해 드립니다.

핵심 요약

• Y결선: 선간전압 및 상전압 동시 계측 가능, 실무에서 보호계전기용으로 표준 사용됨
• 델타(△)결선: 1, 2차 간 30° 위상차 발생 문제로 인해 계통 보호용으로는 거의 사용하지 않음
• 오픈델타 결선: 1선 완전지락 시 건전상 전압의 3배(영상전압)를 출력하여 지락 사고 검출
• V결선: 매우 경제적이나 1차 측 B상 결상 시 60° 위상차가 발생하므로 각별한 주의 필요



1. Y결선과 델타(△)결선

계통 보호 및 계측을 위해 기본적으로 고려되는 두 결선 방식은 실무 적용 빈도에서 극명한 차이를 보입니다.



결선의 특징과 활용
Y결선은 3상 회로에서 선간전압과 상전압을 공히 계측할 수 있는 매우 유용한 방식입니다. 전압 계측의 유연성과 안정성 덕분에 송변전 현장에서는 보호계전기 접속용으로 가장 많이 사용되는 표준 결선법으로 자리 잡고 있습니다.



델타(△)결선의 한계
반면, 델타결선은 이론적으로 가능하지만 실무에서는 기피되는 방식입니다. 가장 큰 이유는 변압기의 1차 측과 2차 측 사이에 30°의 위상차가 발생하기 때문입니다. 이러한 위상 변위는 정밀한 위상 측정이 요구되는 보호계전기의 오동작을 유발할 수 있어 실제 현장에서는 거의 사용하지 않습니다.

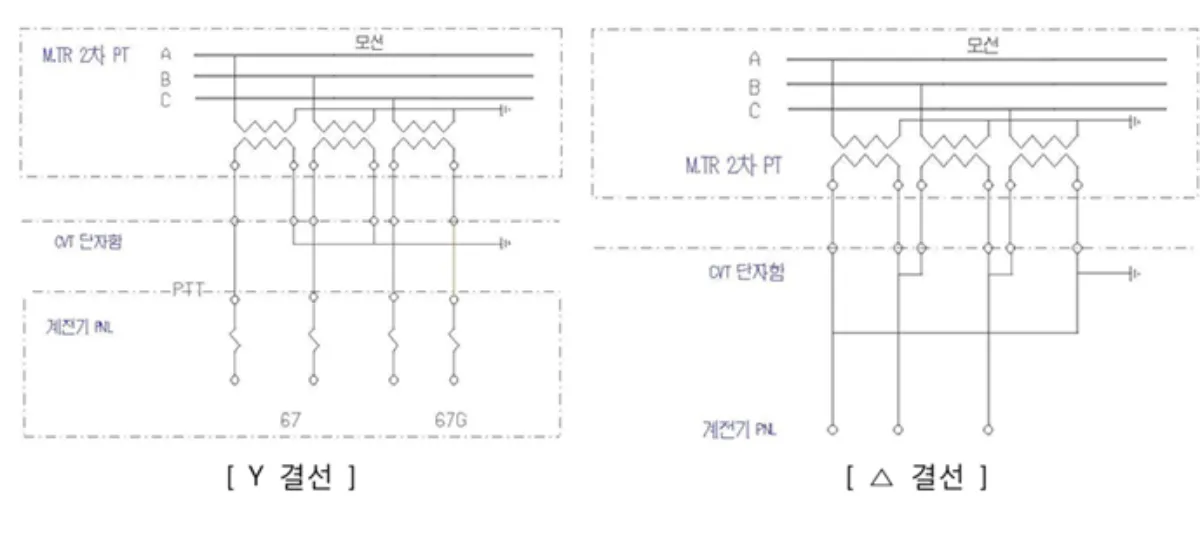

Y결선과 △ 결선



2. 오픈델타(Open Delta)와 V결선

이 두 결선 방식은 특수한 목적(지락 보호)이나 설비의 경제성을 극대화하기 위해 변형된 형태로 사용됩니다.



오픈델타 결선의 역할
오픈델타 결선은 계통의 영상전압을 얻기 위해 특수하게 구성하는 방식입니다. 계통에 1선 완전지락 사고가 발생했을 때, 건전상 전압의 3배 크기를 출력합니다. 이를 통해 미세한 지락 고장을 신속하게 검출하고 선택지락계전기(SGR) 등을 동작시키는 핵심적인 역할을 수행합니다.



V결선의 특징과 주의사항
V결선은 단 2대의 PT만을 사용하여 3상 전압을 얻을 수 있어 가장 경제적인 결선법으로 꼽힙니다. 결선 시 1차 회로의 B상에는 퓨즈(Fuse)를 두지 않는 것이 가장 큰 특징입니다. 단, 유지보수나 고장으로 인해 B상이 단선(결상)될 경우, 나머지 상들 간에 60°의 심각한 위상차가 발생하여 보호 시스템에 혼란을 줄 수 있으므로 세심한 관리가 필요합니다.

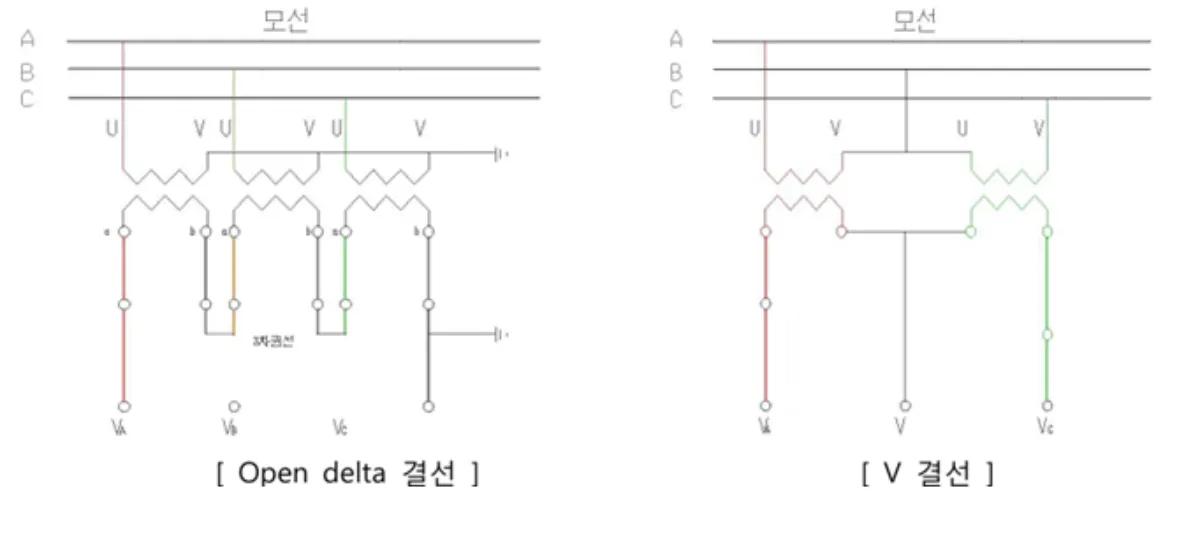

오픈 △ 결선과 V결선



맺음말

PT 결선법은 전력망의 보호와 계측을 위한 가장 기본적인 뼈대입니다. 각 결선 방식의 위상 특성과 실무적인 장단점을 정확히 파악하면 현장에서 발생할 수 있는 계전기 오동작을 예방하고 더욱 안정적인 계통 운영을 이끌어낼 수 있습니다.
