송변전 시퀀스 제어 로직 이해하기 | AND, OR 논리기호부터 플립플롭까지

오늘은 송변전 및 전력계통 보호 실무에서 필수적으로 알아야 할 '논리기호(Logic Symbols)'에 대해 정리해 보겠습니다. 계전기 시퀀스 로직을 이해하고 도면을 해독하는 데 가장 기초가 되는 내용입니다.

핵심 요약

• 기본 논리: OR(논리합), AND(논리곱), NOT(논리부정) 등 기초적인 게이트 연산
• 응용 논리: NAND, NOR, Exclusive OR 등 기본 논리의 조합 및 Inhibit(금지) 제어
• 순차 논리: 상태를 유지하는 Flip-Flop과 지연 동작을 제어하는 각종 Timer 기능



기본 및 응용 논리기호

송변전 설비와 보호계전기의 내부 로직을 구성하는 기본적인 논리 기호와 논리식입니다. 각 논리 연산의 수식을 정확히 이해해야 복잡한 계전기 도면과 시퀀스를 오독 없이 분석할 수 있습니다.

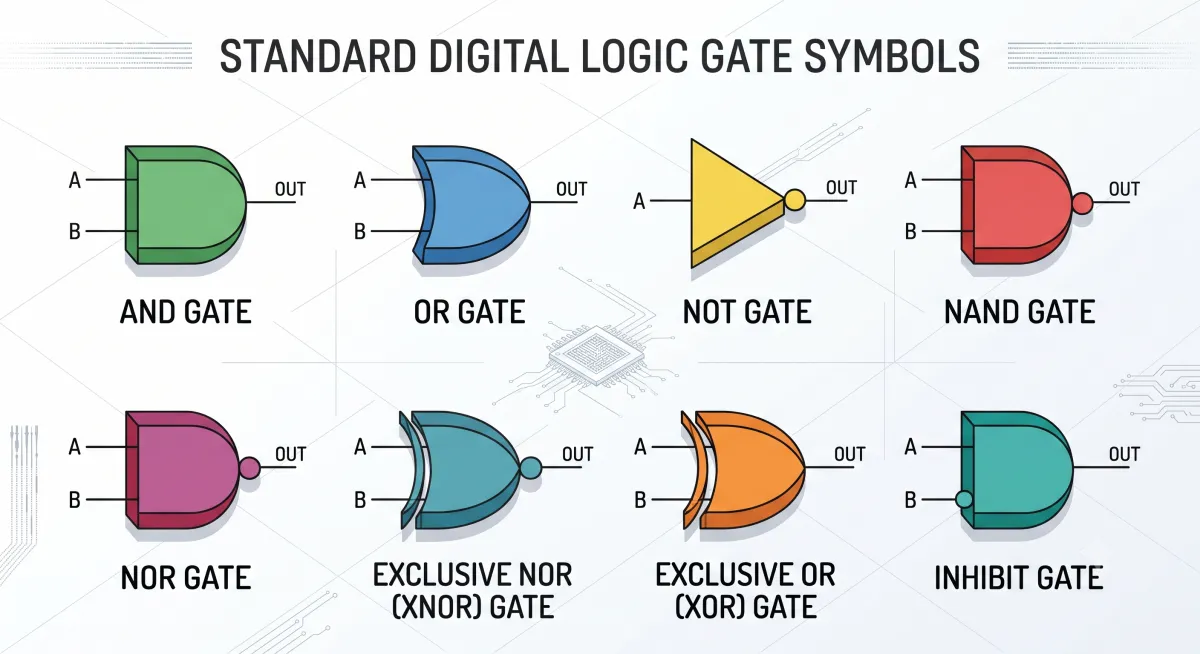

논리기호 1(AI 이미지)



• OR (논리합): $F=X1+X2$ (입력 조건 중 하나라도 만족하면 출력이 발생하는 게이트)
• AND (논리곱): $F=X1\bullet X2$ (모든 입력 조건이 동시에 만족될 때만 출력이 발생하는 게이트)
• NOT (논리부정): $F=\overline{X1}$ (입력 상태를 반전시켜 출력)
• NAND: $F=\overline{(X1\bullet X2)}$ (AND 게이트의 출력을 반전시킨 형태)
• NOR: $F=\overline{X1}+\overline{X2}$ (OR 게이트의 논리식에 부정을 취한 형태)
• Exclusive OR (배타적 논리합): $F=X1\bullet\overline{X2}+\overline{X1}\bullet X2$ (두 입력의 상태가 서로 다를 때만 출력 발생)
• Inhibite (금지): $F=X1\bullet\overline{X2}$ (특정 조건에서 출력을 차단하는 역할)



플립플롭과 타이머 (Flip-Flop & Timer)

단순한 논리 조합을 넘어, 보호계전 시퀀스에서는 일시적인 신호를 기억(Memory)하거나, 동작 및 복귀 시간(Time)을 제어하는 것이 필수적입니다.

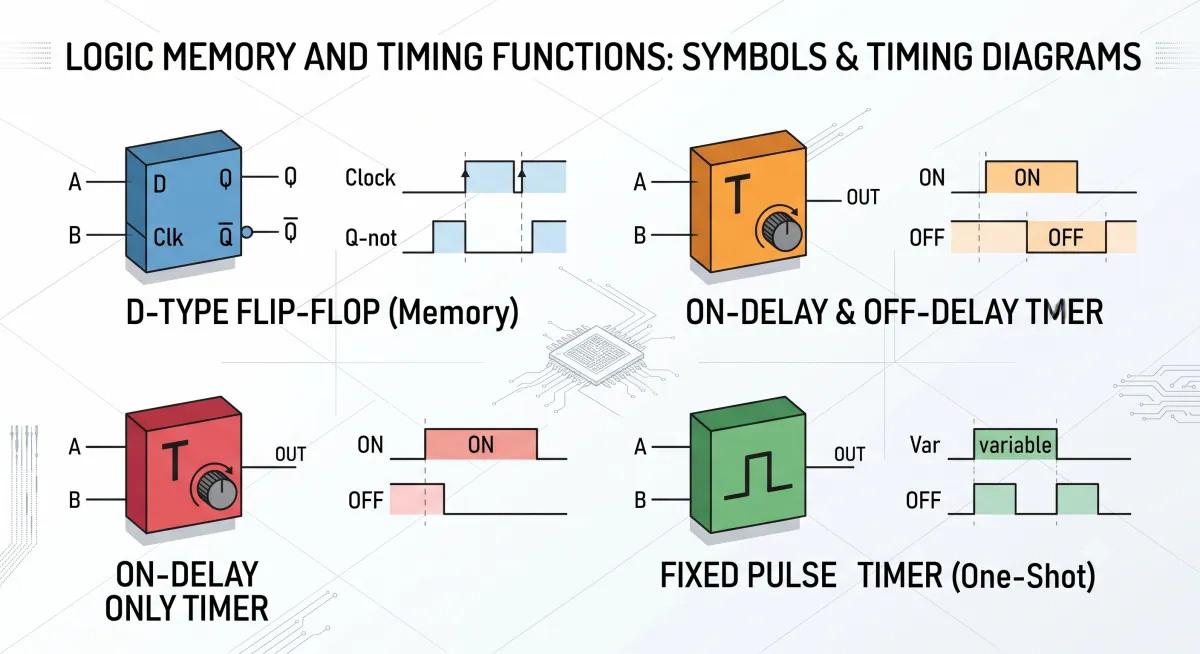

논리기호 2(AI 이미지)



• Flip-Flop (플립플롭): 상태를 기억하는 자기유지(Latching) 소자입니다. 일단 입력 $X=1$이 들어오면, 이후에 $X=0$으로 신호가 사라지더라도 $Reset=1$ 신호가 들어올 때까지 출력 $Q=1$ 상태를 굳건히 유지합니다.
• Timer (동작 및 복귀지연): T1은 입력 신호가 들어온 후 지연되어 출력이 발생하는 동작지연(On-delay)이며, T2는 신호 소멸 후에도 출력이 연장 유지되는 복귀지연(Off-delay)입니다.
• Timer (정시간 출력): 타이머가 기동되면 입력 신호의 지속 시간과 관계없이 미리 설정된 T시간만큼만 안정적으로 출력을 내보냅니다.
• Timer (동작지연 전용): 복귀지연 기능 없이 순수하게 신호 인가 시 일정 시간(T) 후 동작하는 동작지연 Timer입니다.



맺음말

지금까지 송변전 분야 실무에서 주로 쓰이는 논리기호와 논리식을 알아보았습니다. 보호계전기 시퀀스 및 로직 도면을 정확히 분석하기 위해서는 이 기호들의 의미와 수식을 완벽히 숙지해야 합니다. 실무는 물론 발송배전기술사 등 자격증 공부에도 유용하게 활용하시길 바랍니다.
