송전선로 현수애자련에 걸리는 하중 계산 및 2련 애자 적용 기준

안녕하세요. 19년 차 전기 엔지니어입니다. 오늘은 송전선로 설계 및 유지보수, 그리고 발송배전기술사 시험에서도 자주 다루어지는 '현수애자련에 걸리는 하중'에 대해 알아봅니다. 풍압, 수직, 수평 하중의 계산식과 2련 애자 적용 기준을 명확히 정리해 드리겠습니다.

핵심 요약

• 풍압 하중(Hc, Iw): 전선 및 애자련 자체에 가해지는 바람에 의한 수평 하중
• 수직 하중(Wc, I): 전선과 애자련의 중량 등이 포함된 수직 방향 하중
• 최대 하중(G): 수직, 수평 하중의 벡터합이며, 1련 강도 초과 시 2련 애자로 보강 필수



현수애자련의 하중 요소

송전선로를 지지하는 현수애자련에는 다양한 방향의 하중이 복합적으로 작용합니다. 각 하중의 기호를 정확히 이해하는 것이 중요합니다.

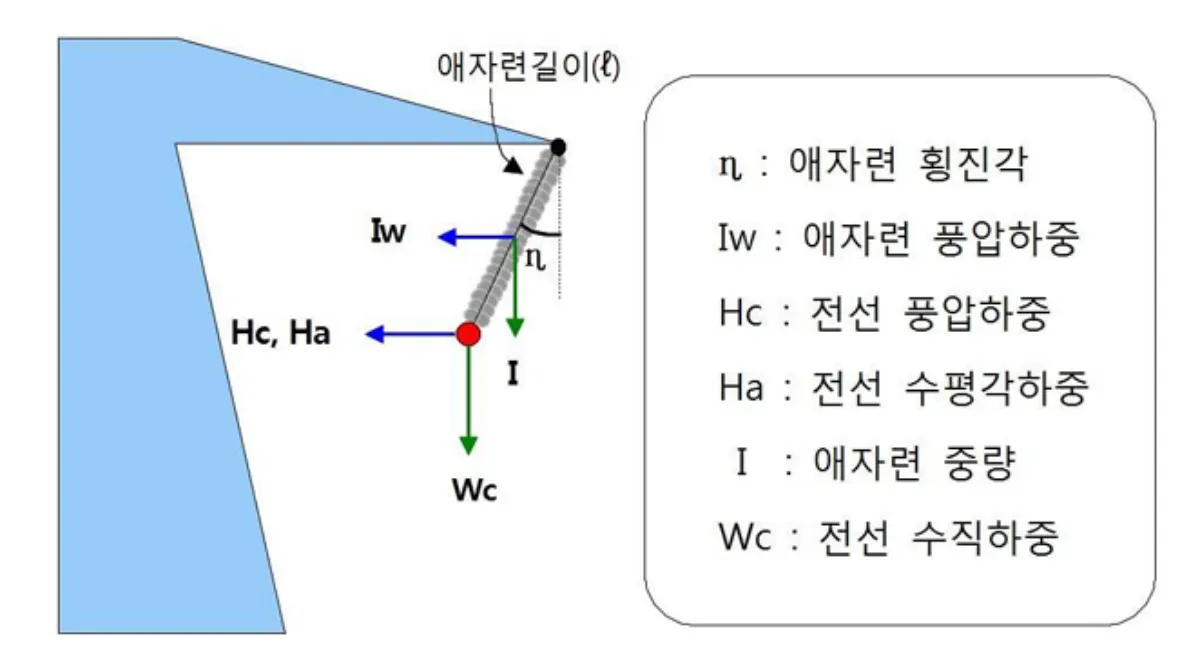

현수애자 하중

• n: 애자련 횡진각
• Iw: 애자련 풍압하중
• Hc: 전선 풍압하중
• Ha: 전선 수평각하중
• I: 애자련 중량
• Wc: 전선 수직하중



현수애자련 하중 계산식 (기술사 계산문제 대비)

각 하중에 대한 구체적인 계산식은 다음과 같습니다. 발송배전기술사 고장계산 및 선로 설계 문제에서 자주 활용됩니다.



• 전선 풍압하중 (Hc):
  $$H_{C}=W_{W}\cdot S_{m}\cdot Cos^{2}\frac{\theta}{2}$$



• 현수애자련에 걸리는 수직하중 (Wc):
  $$W_{C}=W\cdot S_{m}+T\left(\frac{h_{1}}{S_{1}}+\frac{h_{2}}{S_{2}}\right)$$



• 현수애자련에 걸리는 수평하중 (Ha):
  $$Ha=2T\cdot Sin\frac{\theta}{2}$$



• 현수애자련에 걸리는 최대하중 (G):
  $$G=\sqrt{\left\{W\cdot S_{m}+T\left(\frac{h_{1}}{S_{1}}+\frac{h_{2}}{S_{2}}\right)+I\right\}^{2}+\left\{W_{W}\cdot S_{m}\cdot Cos^{2}\frac{\theta}{2}+2T\cdot Sin\frac{\theta}{2}+I_{W}\right\}^{2}}$$



현수애자련 보강 및 2련 애자 적용 기준

계산된 최대하중(G)의 값이 애자련 1련의 강도를 초과할 시에는 애자련을 2련으로 보강할 필요가 있습니다.



특히, 초고압 송전선로와 같이 다도체 전선을 험준한 산악지방에 사용할 시는 전선의 수직하중이 커서 애자련을 2련으로 할 경우가 많습니다.

극한 환경에서는 안전율 확보가 최우선이므로, 계산된 벡터합을 기준으로 적절한 지지물을 선정해야 합니다.



맺음말

지금까지 현수애자련에 작용하는 하중의 종류와 계산식, 그리고 2련 애자 보강 기준에 대해 알아보았습니다.

송전분야 실무와 기술사 시험을 준비하시는 분들께 기초적이면서도 중요한 내용이므로 최대하중 공식을 꼭 숙지하시기 바랍니다. 현장 업무에 유용한 정보가 되었길 바랍니다.
