발송배전 및 건축전기 기술사 문제 | 변압기 1차 및 2차측 전류

전기전공자가 취득할 수 있는 기술사 자격 중에 발송배전 및 건축전기가 있습니다.

다양한 과목의 기술사 문제 중에서 변압기 계산문제에 대해서 살펴보겠습니다.

96회 1교시 3번 변압기의 1차 및 2차 측 전류에 대해 알아보겠습니다.





변압기 1,2차 전류



#문제

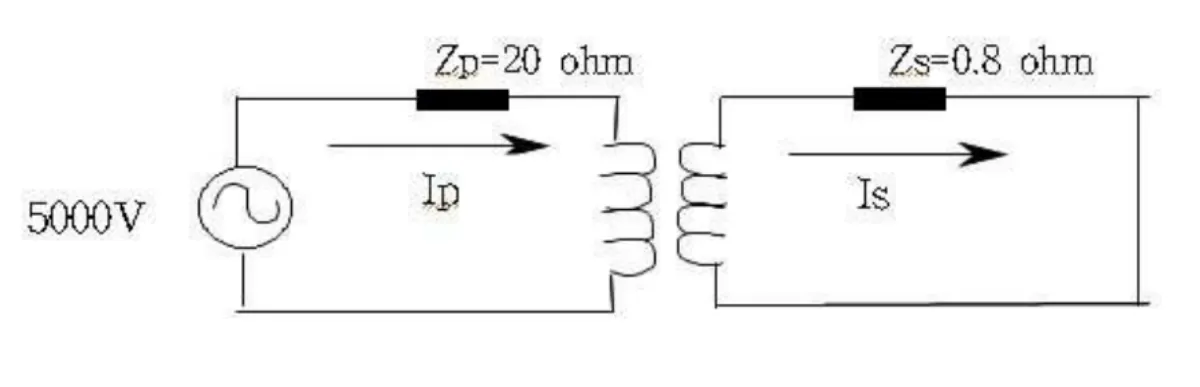

다음 회로에서 변압기 1차 측 전류 $I_{p}$, 변압기 2차 측 $I_{s}$의 전류를 구하시오.

단 권선비는 10:1이다.



변압기 1,2차 전류



#풀이

1. 1차 측 전류 $I_{p}$



∴$I_{p} = \frac{E}{Z_{p}}= \frac{5,000}{20} = 250[A]$



2. 변압기의 1차 정격용량 = 변압기의 2차 정격용량



$P_{1} = V_{1}I_{p} = 5,000 \times 250 = 1,250,000$

$P_{2} = \frac{V_{2}^{2}}{Z_{s}} = \frac{V_{2}^{2}}{0.8}$

$P_{1} = P_{2}$



$1,250,000 = \frac{V_{2}^{2}}{0.8}$

$V_{2}^{2} = 1,250,000 \times 0.8$

$V_{2} = \sqrt{1,250,000 \times 0.8} = 1,000[V]$



3. 2차 측 전류 $I_{s}$



$P_{2} = V_{2}I_{s} = 1,000 \times I_{s}$

∴ $I_{s} = \frac{P_{2}}{1,000} = \frac{1,250,000}{1,000} = 1,250[A]$
