발송배전 및 건축전기 기술사 문제 | R과 L의 병렬회로 소비전력

전기전공자가 취득할 수 있는 자격증으로는 발송배전 및 건축전기기술사 등이 있습니다.

다양한 과목의 기술사 문제 중에서 회로이론에 대해서 살펴보겠습니다.

92회 1교시 13번 기출문제로 R과 L 병렬회로의 소비전력에 대해 알아보겠습니다.





R과 L 병렬회로의 소비전력



#문제

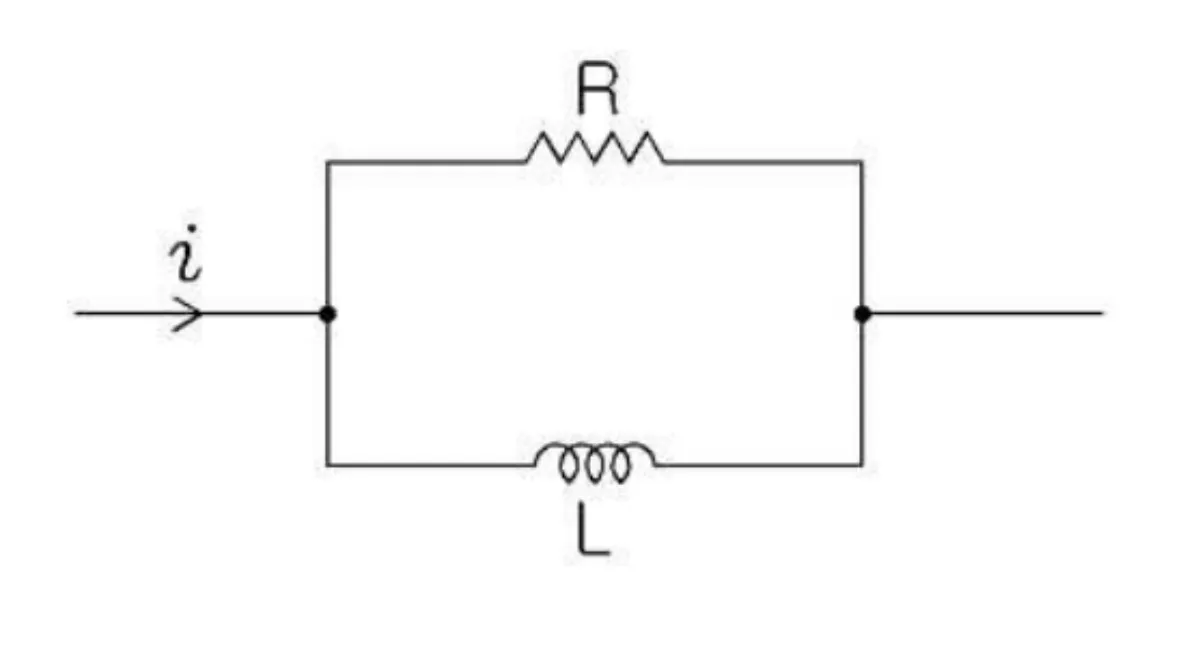

다음의 회로에 $i = I_{m1}sin \omega t + I_{m5} sin(5 \omega t + \theta_{5})$가 흐를때 소비전력을 구하시오.



회로이론, 소비전력



#풀이

1. 전류

기본파 및 고조파 실효전류값은 다음과 같습니다.



기본파 및 고조파 실효전류값



2. 소비전력

회로에 흐르는 소비전력은 다음과 같습니다.



소비전력
