발송배전 및 건축전기 기술사 문제 | 발전소 및 변전소 전압 유지

전기전공자가 취득할 수 있는 자격증으로는 발송배전 및 건축전기기술사 등이 있습니다.

여러 기술사 문제 중에서 변전소 전압과 관련된 문제에 대해서 살펴보겠습니다.

93회 2교시 3번 기출문제로 무효전력과 전압 크기 조정 방법에 대해 알아보겠습니다.





발전소 및 변전소 전압 유지



#문제

발, 변전소에서 전압을 일정하게 유지하는 방법으로 무효전력을 조정하는 방법과 전압의 크기를 조정하는 방법을 설비별로 설명하시오.



#풀이

1. 전압조정 방법

1) 무효전력제어

발전기, 동기 조상기, 분로 리액터, 병렬 콘덴서, SVC 등



2) 전압 조정 방법

변압기 Tap Changer, SVR 등

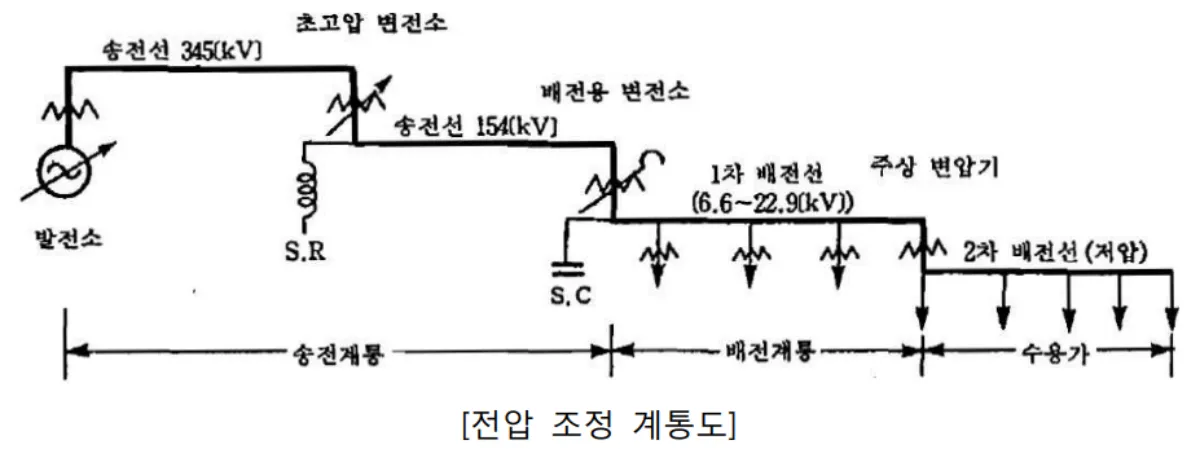

전압조정 계통도



2. 전압조정 설비별 특징

1) 동기 조상기

① 동기전동기를 무부하로 운전하여 전기자 반작용에 기인하는 V곡선에 따라 진상, 지상, 연속제어가 가능합니다.

② 회전기이므로 값이 비싸고 유지비용이 많이 드는 단점 때문에 최근에는 사용하지 않습니다.

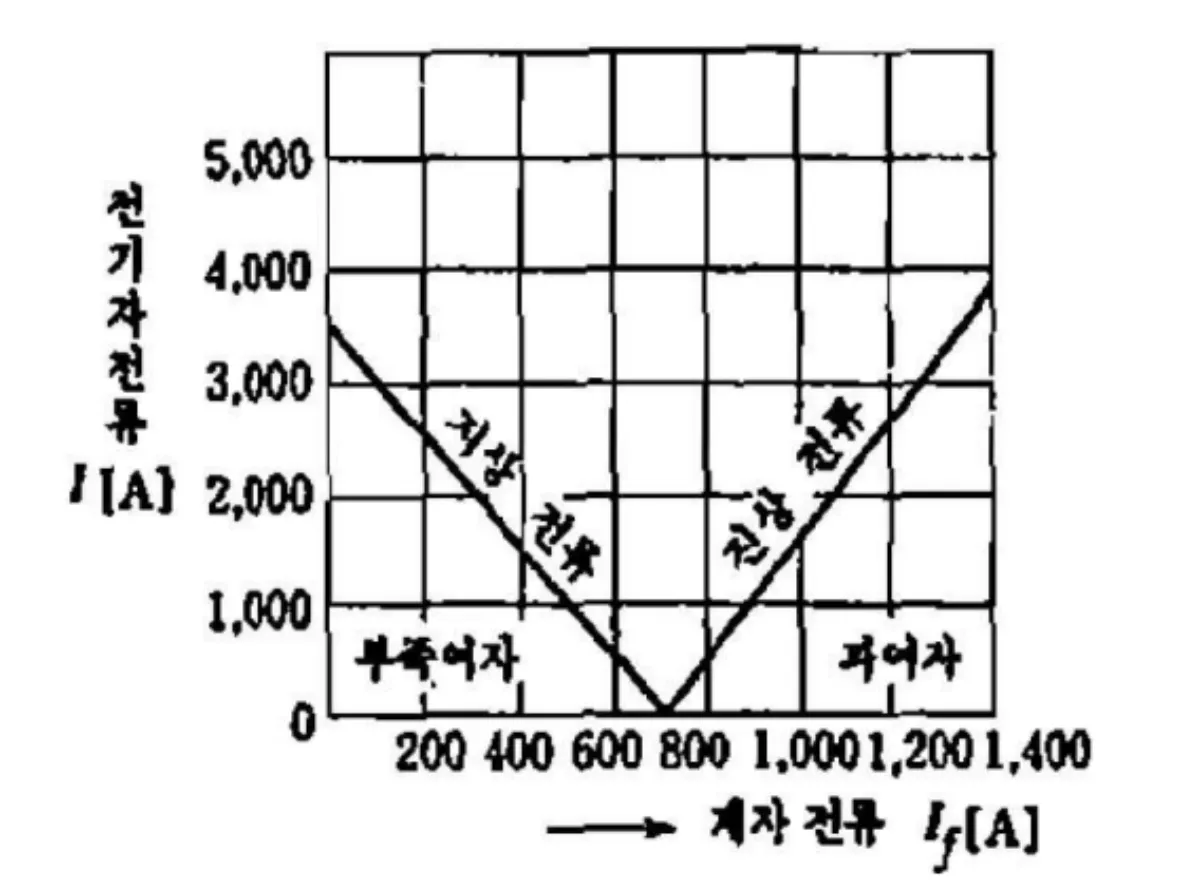

동기조상기 V곡선



2) SVC(Static Var Compensator)

① Thyristor를 이용하여 병렬 콘덴서와 리액터를 통해 신속하게 무효전력 및 전압을 제어하는 장치

② 응답성이 빠르고(0.02초) 조작에 제한이 없습니다.

③ 신뢰성이 높고 유지보수가 간단합니다.

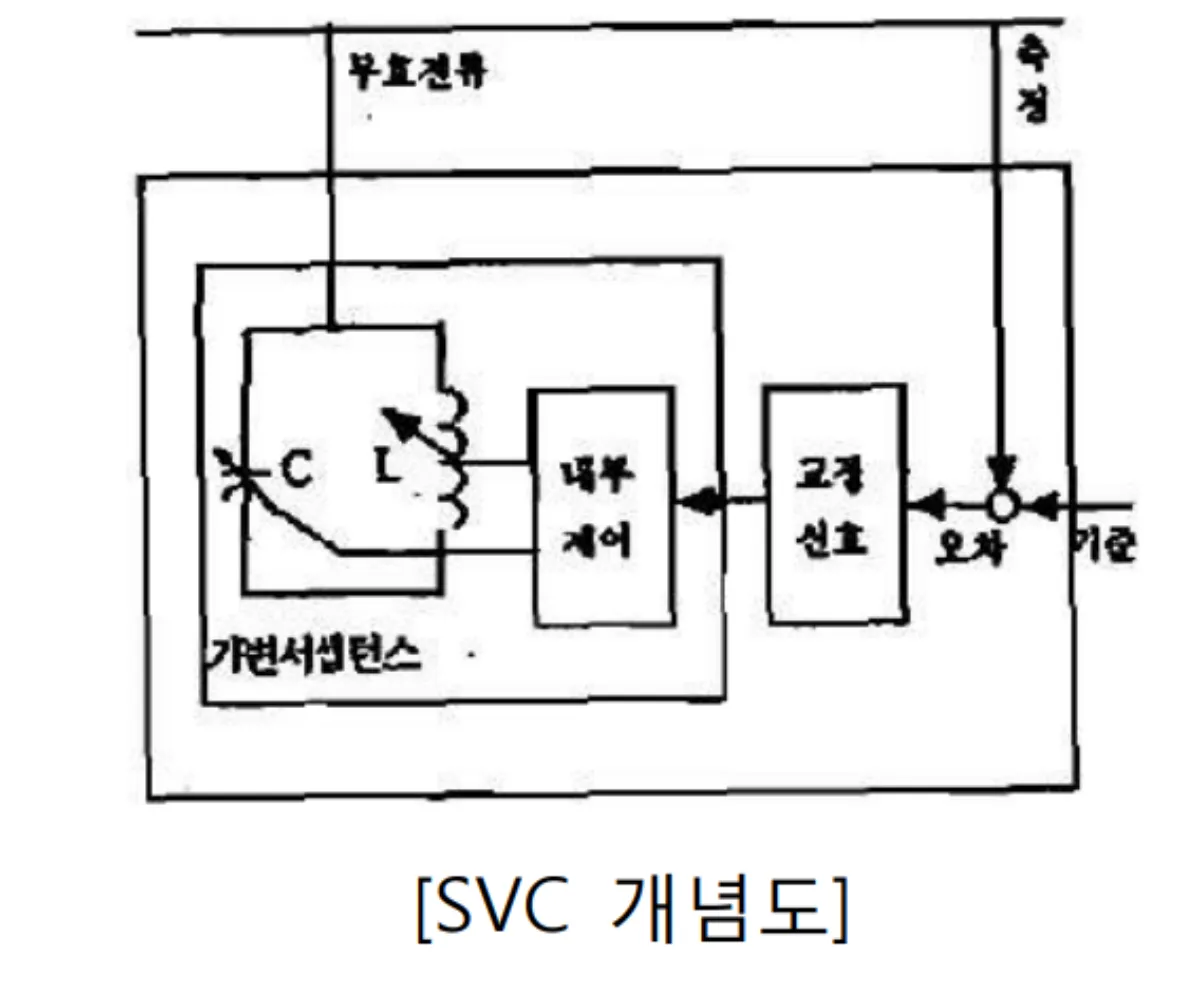

SVC 개념도



3) SC(Static Condenser)

① 계통에 병렬로 설치되어 진상무효 전력 공급으로 전압을 조정

② 설비비가 저렴합니다.

③ 전력계통 고장 시에는 전압 변화를 저지하지 못합니다.

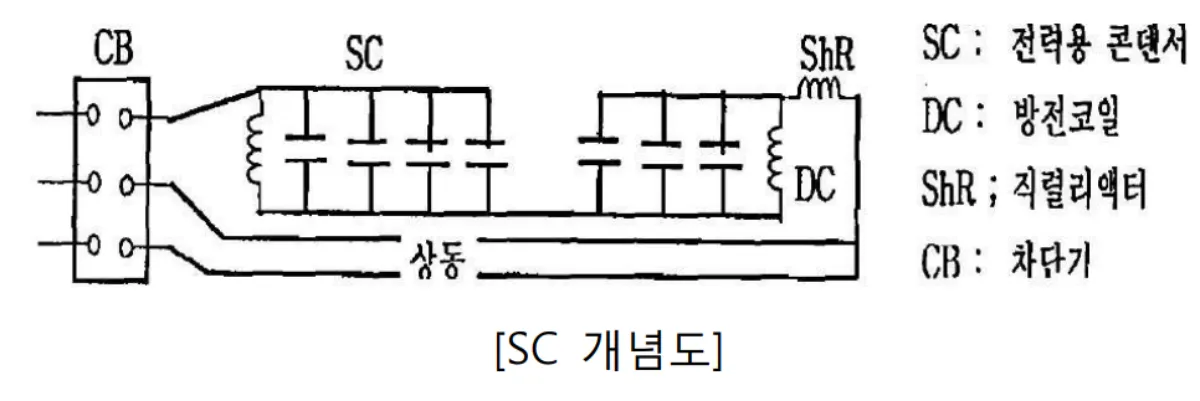

SC 개념도



4) Sh.R(Shunt Reactor) : 페란티 방지

① 콘덴서의 역기능으로서 지상 무효전력을 공급하여 전압을 조정합니다.

② 345kV 변전소에서 많이 사용됩니다.

③ 전력계통 고장 시에 전압 변화를 저지하지 못합니다.

④ 정지기나 소음 진동이 커서 이에 대한 방음, 방진 대책이 필요합니다.



5) SVR(Static Voltage Regulator)

① ULTC가 없는 변전소(66kV 이하)에 설치하여 전압 조정

② 전압조정 방법으로 모선 일괄 조정 방식, 급전선 조정방식, 모선일과+급전선 조정방식이 있습니다.

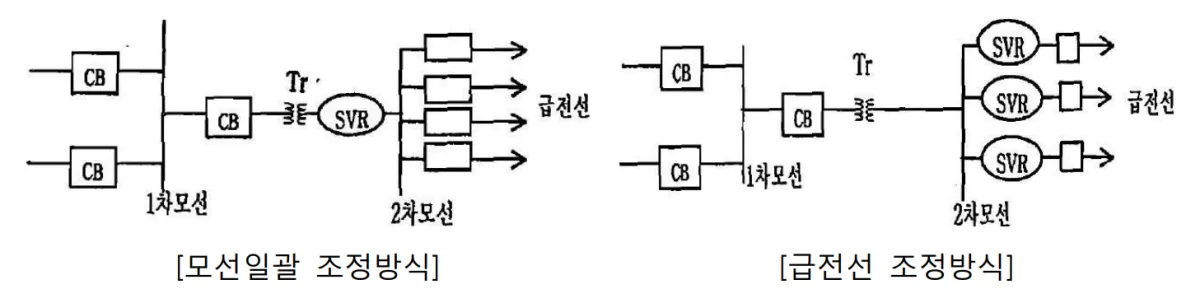

모선일괄 및 급전선 조정방식
