전기공급의 핵심, 변전소의 기능 및 분류 | 전압의 변성

일상생활을 하는 데 있어 꼭 필요한 요소 중 하나는 전기입니다.

변전소는 가정 및 공장에 전기를 공급하는 국가의 중요시설입니다.

변전소에 대한 개념과 주요 기능, 분류에 대해서 살펴보도록 하겠습니다.



핵심요약입니다.

1. 변전소 : 송전선로를 통해 수전받아 수요자에게 공급
2. 변전소 기능 : 전압 변성 및 조정, 전력조류 제어
3. 변전소 분류 : 용도, 형식, 변성단계별로 구분





1. 변전소 기능 및 분류







발전소에서 생산된 전기는 송전선로를 통해 변전소로 이동합니다.

변전소에 모인 전기는 수요자가 필요로 하는 전압으로 변환되어 공급됩니다.

즉, 변전소는 생산된 전기를 수요자에게 배분하는 역할을 수행합니다.



• 송전선을 통해 수전, 배전선을 통해 배분
• 전압을 유지 및 조정

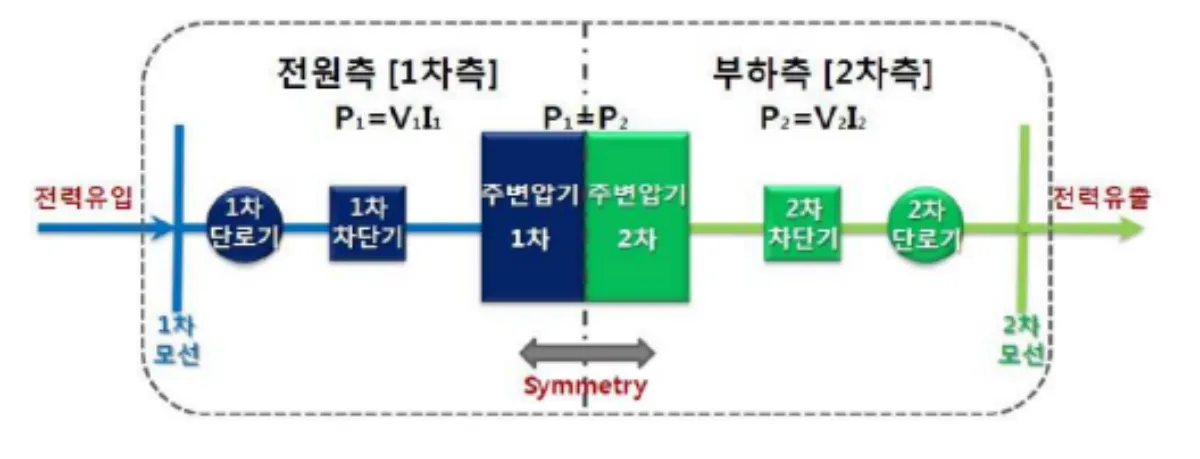

일반적인 변전소 구조



변압기 또는 GIS에 고장이 발생한 경우에는 신속하게 고장구간을 분리합니다.

이를 통해, 정전구간을 최소화하고 전력공급에 지장이 없도록 합니다.



#변전소 기능

변전소의 주요 기능으로는 5가지로 나눌 수 있습니다.



• 전압의 변성
• 전력의 집중 및 배분
• 전압조정
• 전력조류의 제어
• 송배전선 및 변전소 보호



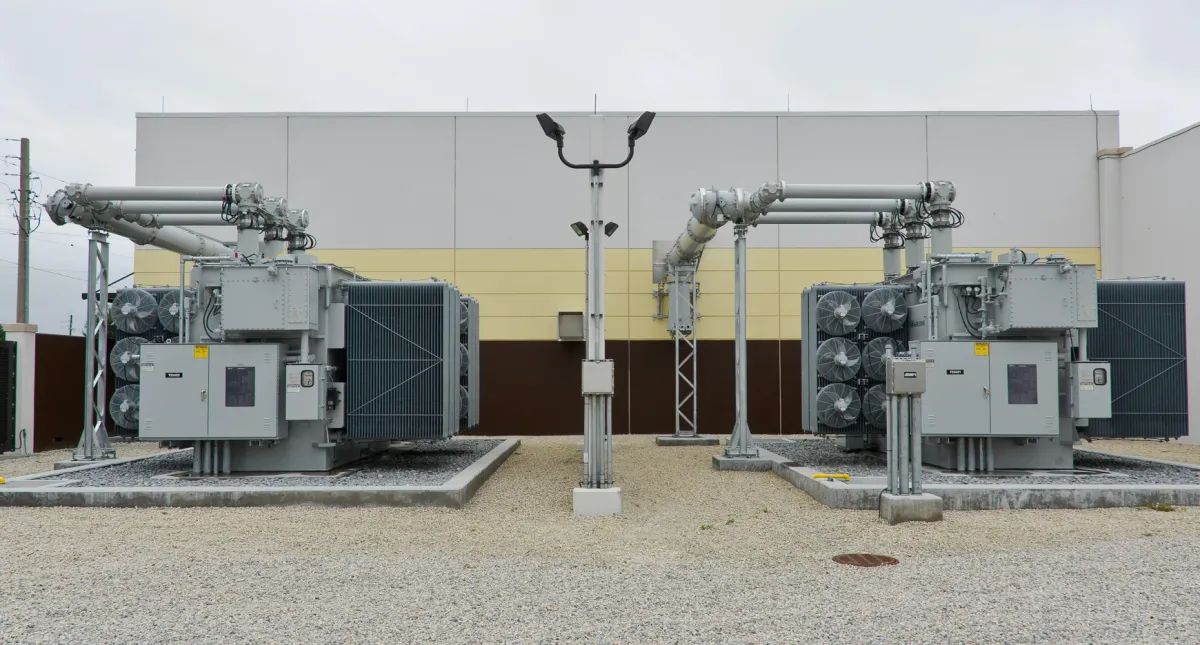

이미지 출처 : Unsplash



1. 전압의 변성 : 전력의 경제적 수송 목적

전력수송능력 확보, 전력 수송 설비비 경감, 전력손실 감소



2. 전력의 집중 및 배분 : 안정적인 전력 공급



3. 전압조정 : 수용가의 수전전압을 일정하게 유지

전압조정장치 : 부하 시 탭절환장치(OLTC)

무효전력보상장치 : Sh.C, Sh.R, SVC, STATCOM



4. 전력조류 제어 : 전력계통의 접속 변경

설비의 과부하 방지 및 고장 시 공급지장범위 확대 방지



5. 송배전선 및 변전소 보호 : 전기 및 기계적 고장에 대한 보호



#변전소 분류

변전소는 위치, 형식, 제어방식에 따라 분류할 수 있습니다.



• 용도별 : 송전용 및 배전용
• 변성단계별 : 초고압, 1차, 배전용
• 형식상 : 옥외철구형, 옥외 GIS형, 옥내 GIS형, 지하형
