배전선로 보호협조 및 보호기기 부설위치 | 후비 보호기기와 협조

하나의 배전선로 고장은 일부 지역에서만 정전을 발생시킵니다.

배전선로와 변전소간의 보호협조에 문제가 있다면 광역정전이 일어날 수도 있습니다.

고장파급을 방지하기 위한 배전선로 보호협조와 보호기기의 설치위치에 대해 알아보겠습니다.



핵심요약입니다.

1. 보호협조 : 보호기기의 최적 동작 위한 정정(Setting)
2. 보호기기 : 고장발생 시 스스로 개방되어 고장파급 방지
3. 보호기기 위치 : 부하 측 전위 보호기기, 전원 측 후비 보호기기





1. 배전선로 보호협조







차량 충돌, 조류접촉 등으로 배전선로 고장이 종종 발생합니다.

보통의 고장은 하나의 선로만 개방되어 일부 지역에서만 정전이 발생합니다.

만약, 배전선로와 변전소 사이에서 보호문제가 발생한다면 고장파급이 일어날 수 있습니다.



#보호협조(Protection Coordination)

보호협조는 보호기기가 최적의 동작을 수행하기 위해 정정(Setting)하는 것입니다.



• 보호협조 목적 : 배전선로 고장 시 고장파급 방지
• 보호기기 : 변전소의 보호계전기를 포함하여 1대 이상 필요



보호기기의 가장 큰 목적은 자기 부하 측에서 고장이 발생하면 스스로 개방되어야 합니다.

이로써, 건전구간을 고장구간으로부터 분리시킴으로써 고장범위를 축소시킵니다.

보호협조의 대상이 되는 보호기기는 설치 위치에 따라서 명칭이 다릅니다.



• 부하 측 : 전위 보호기기
• 전원 측 : 후비 보호기기

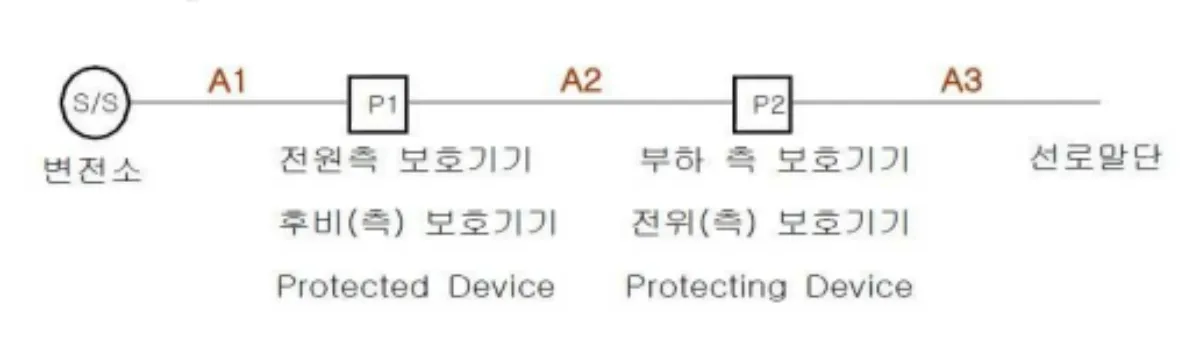

배전선로 보호구간



배전선로 보호구간에 대해 간략하게 설명하면 다음과 같습니다.



• A3구간 고장 발생 → P2차단 → A2구간 파급 방지
• A3구간 : P2의 보호구간
• A2구간 : P2의 피보호 구간



#보호기기 부설위치

보호기기를 설치하는 위치는 획일적으로 규정하기가 어렵습니다.

일반적으로 설치하는 위치를 소개하겠습니다.



1. 후비 보호기기와 협조 가능
2. 보호기기를 중요부하 부하 측에 배치
3. 보호기기를 고장 다발지역 전원 측에 배치
4. 보호대상선로가 균등부하일 경우
▶ 보호기기를 1대 설치 : 부하 중심점
▶ 보호기기를 2대 설치 : 부하를 1/3씩 분할



#보호협조 방법

보호협조 방법은 크게 3가지가 있습니다.



• 동작시간의 차이를 이용한 방법
• 고장전류 크기의 차이를 이용한 방법
• 동작 횟수의 차이를 이용한 방법
