변전설비 정격용량 완벽 정리 | 변압기, 차단기, 모선, 조상설비

안녕하세요. 전기업무 종사자입니다. 오늘은 기술사 시험과 송변전 실무의 핵심인 변전설비 정격용량을 알기 쉽게 표 형태로 정리해 보겠습니다. 변압기, 차단기, 모선, 조상설비의 규격을 한눈에 파악하시고 실무와 시험에 큰 도움 되시길 바랍니다.

핵심 요약

• 변압기 정격: 765kV, 345kV, 154kV 전압별 표준 Bank 용량 및 Tap 기준 적용
• 차단기 정격: 계통 고장전류에 따른 전압별 정격전류 및 50kA 위주의 차단전류 기준
• 조상설비 정격: 정전콘덴서 및 분로리액터 단위 Bank별 표준 용량 규격화



1. 변압기(M.Tr) 정격

송변전 계통에서 사용되는 변압기의 전압별 정격 용량 및 탭(Tap) 정보를 표로 정리하였습니다.



전압별	Bank당 용량 (MVA) 풍냉식 (자냉식)	3차측 (MVA)	표준 Bank수	표준 %Z	Tap
765kV	2,000	60	4Bank	18 (@2,000)	23Tap (±7%)
345kV	500 (300)	110	4Bank	10 (@500)	17Tap (±10%)
154kV	60 (45)	20	4Bank	15 (@45)	21Tap (±12.5%)

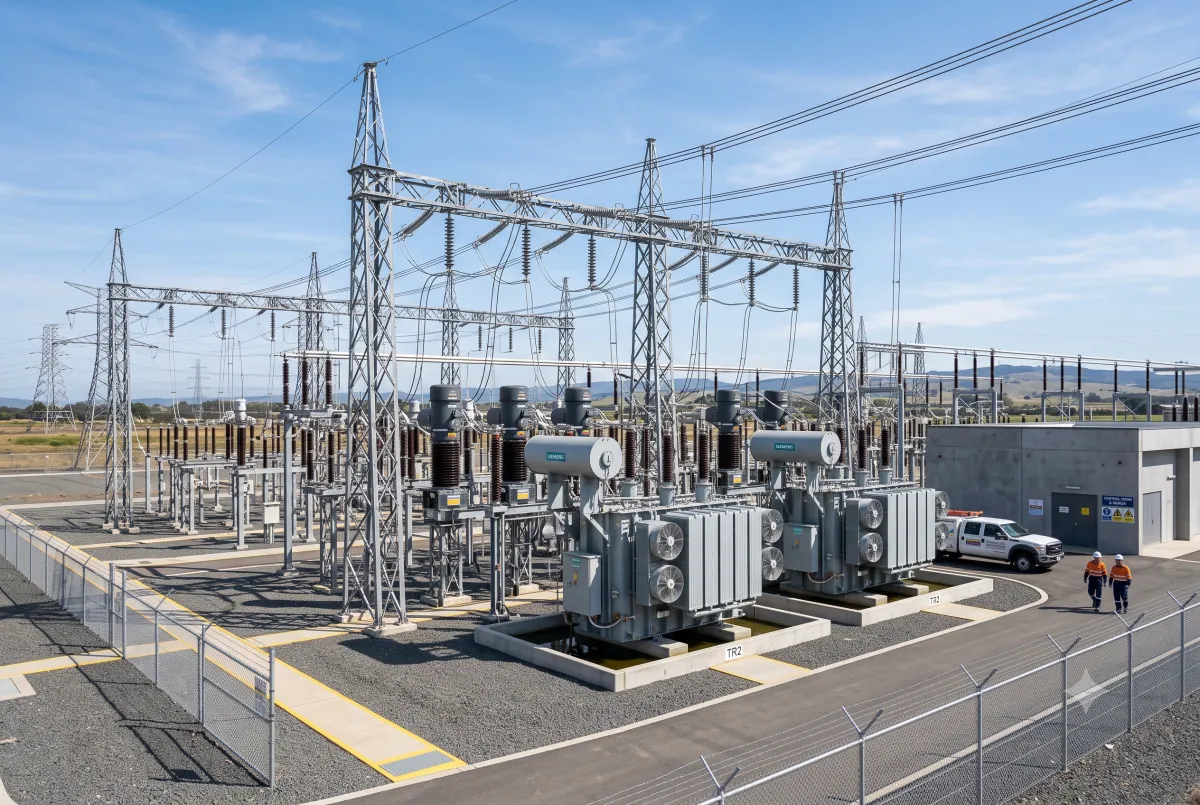

변전설비(AI 이미지)



2. 차단기(CB) 정격

계통 보호를 위한 차단기의 전압별 정격 사양입니다. 계통의 고장전류와 직결되므로 매우 중요한 요소입니다.



전압별	정격전압	정격전류(A)	차단전류(kA)	차단시간(Hz)	비고
765kV	800kV	8,000	50	2
345kV	362kV	4,000	40, 50, 63	3	대부분 50kA 적용
154kV	170kV	2,000, 4,000	50, 31.5	3	대부분 50kA 적용



3. 모선(BUS) 정격

전력을 분배하는 모선의 전압별 정격전류는 안정적인 전력 수송을 위해 다음과 같이 설계됩니다.



765kV	345kV	154kV	22.9kV
8,000A	8,000A, 4,000A	4,000A, 3,000(2,000)A	2,000A



4. 조상설비 단위 Bank 용량

무효전력을 보상하여 전압을 조정하는 정전콘덴서와 분로리액터의 단위 뱅크(Bank) 용량입니다.



설비 종류	345kV급	154kV급	66kV급	23kV급
정전콘덴서(Sh.C)	-	50Mvar	10Mvar	5Mvar
분로리액터(Sh.R)	200Mvar	-	-	100Mvar, 45Mvar(건식), 30Mvar(유입식)



지금까지 전력계통의 핵심인 변압기, 차단기, 모선, 조상설비의 정격용량을 표를 통해 직관적으로 살펴보았습니다.

각 전압 등급별로 규격화된 정격 수치는 실무 설계와 고장 분석의 기초이자 기술사 시험의 필수 암기 사항입니다. 꼼꼼히 확인하셔서 여러분의 업무와 시험 준비에 유용한 자료로 활용되기를 바랍니다.
