송전선로 접근상태 완벽 정리 | 1차 및 2차 접근상태 기준과 수평거리

송배전 실무와 건축전기설비 기술사 시험에서 단골로 등장하는 중요 개념이 바로 '접근상태'입니다. 가공전선과 다른 공작물 간의 안전거리를 규정한 1차 접근상태와 2차 접근상태의 정확한 정의와 수평거리 기준을 실무자의 시선으로 알기 쉽게 정리해 드립니다.

핵심 요약

• 접근상태: 가공전선이 다른 공작물의 상방/측방에 접근하는 한계 (제1차 + 제2차)
• 제1차 접근상태: 지지물 높이에 상당하는 수평거리 이내 시설 구간 (단, 3m 미만 제외)
• 제2차 접근상태: 수평거리 3m 미만인 매우 근접한 시설 구간



접근상태의 기본 정의

전력망 설계 및 시공 시 안전을 위해 반드시 고려해야 하는 것이 접근상태입니다. 주요 특징은 다음과 같습니다.



• 기본 개념: 가공전선이 다른 공작물의 상방 또는 측방에서 접근하는 경우에 그 접근의 한계를 정한 것입니다.
• 포함 및 제외: 선로가 병행하는 경우는 포함되지만, 하방에서 접근하거나 교차하여 접근하는 경우는 포함하지 않습니다.
• 분류: 크게 제1차 접근상태와 제2차 접근상태의 합으로 이루어집니다.

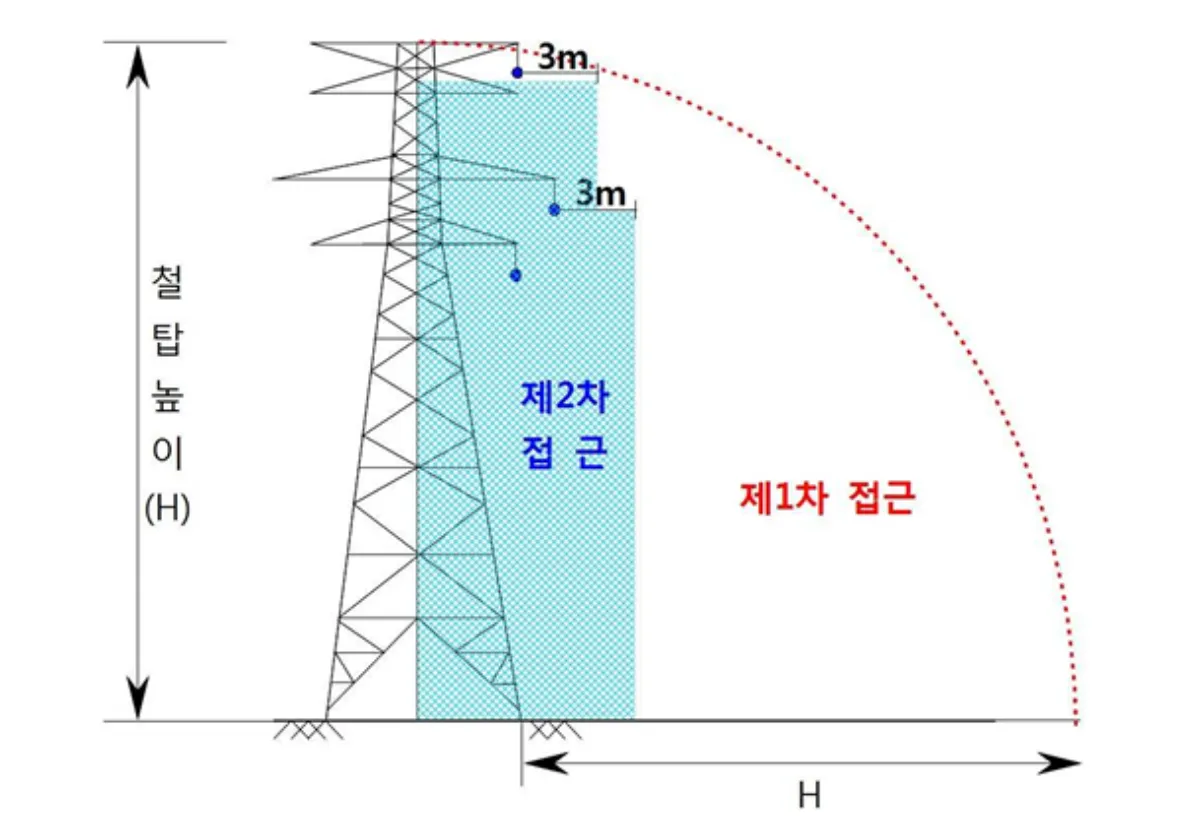

송변전의 접근 상태



제1차 접근상태 상세 기준

제1차 접근상태는 지지물의 도괴나 전선의 단선 시 위험이 미칠 수 있는 넓은 안전 반경을 의미합니다.



• 적용 범위: 가공전선이 다른 공작물과 상방이나 측방에서 수평거리로 가공 전선로 지지물의 지표상 높이에 상당하는 거리 안에 시설되는 것을 의미합니다.
• 제외 구간: 단, 수평거리로 3미터 미만인 곳에 시설되는 것은 1차 접근상태에서 제외됩니다. (이는 2차로 분류됨)
• 설정 이유: 가공전선로의 절단이나 지지물 도괴 등의 사고 시, 해당 전선이 다른 공작물에 접촉할 우려가 있는 범위를 선제적으로 규정한 상태입니다.



제2차 접근상태 상세 기준

제2차 접근상태는 대상물과 매우 근접하여 가장 강력한 안전 대책이 필요한 구간입니다.



• 적용 범위: 가공전선이 다른 공작물과 접근할 때, 당해 가공전선이 상방 또는 측방에서 수평거리로 3미터 미만인 곳에 시설되는 상태를 말합니다.
• 실무적 중요성: 1차 접근상태에 비해 거리가 매우 가깝기 때문에 특고압 가공전선로 시공 시 절연 이격거리 확보 및 보호망 설치 등 핵심적인 안전 검토가 필요합니다.



가공전선의 접근상태는 전력계통의 안전을 지키는 가장 기본적인 기준망입니다. 1차와 2차를 가르는 '3미터' 기준과 '지지물 높이' 기준을 명확히 이해하신다면 실무 현장 설계는 물론 관련 기술사 시험에서도 큰 도움이 되실 것입니다.
