배전설비 전력량계 봉인의 목적과 종류 핵심 정리

오늘은 배전 현장에서 매우 중요하게 다루어지는 '봉인(Seal)' 설비에 대해 알아보겠습니다. 전력 거래의 공정성을 지키고 불법 변조를 막기 위해 반드시 필요한 봉인의 목적과 대상, 그리고 종류를 알기 쉽게 정리해 드립니다. 실무에 많은 도움 되시길 바랍니다.

핵심 요약

• 봉인의 목적: 계기 및 부속장치의 조작과 변조를 방지하여 공정한 전력 거래 질서 확립
• 주요 봉인 대상: 계기 단자카바, CT/PT 배율 변환 탭, MOF 단자대, TTB 카바 등
• 봉인의 종류: 누름형 플라스틱 봉인(투명, 청색, 녹색) 및 스틱형 플라스틱 봉인(청색, 녹색, 회색)



봉인의 목적과 중요성

배전 설비에서 봉인은 단순히 기기를 덮는 것을 넘어 법적, 경제적 의미를 가집니다. 봉인의 가장 큰 목적은 계기 및 동 부속장치 등의 조작, 변조 등을 방지하는 것입니다.



이를 통해 전력 사용량 측정의 신뢰성을 보장하고, 결과적으로 전력사용의 공정거래질서를 확립하는 데 그 의의가 있습니다.

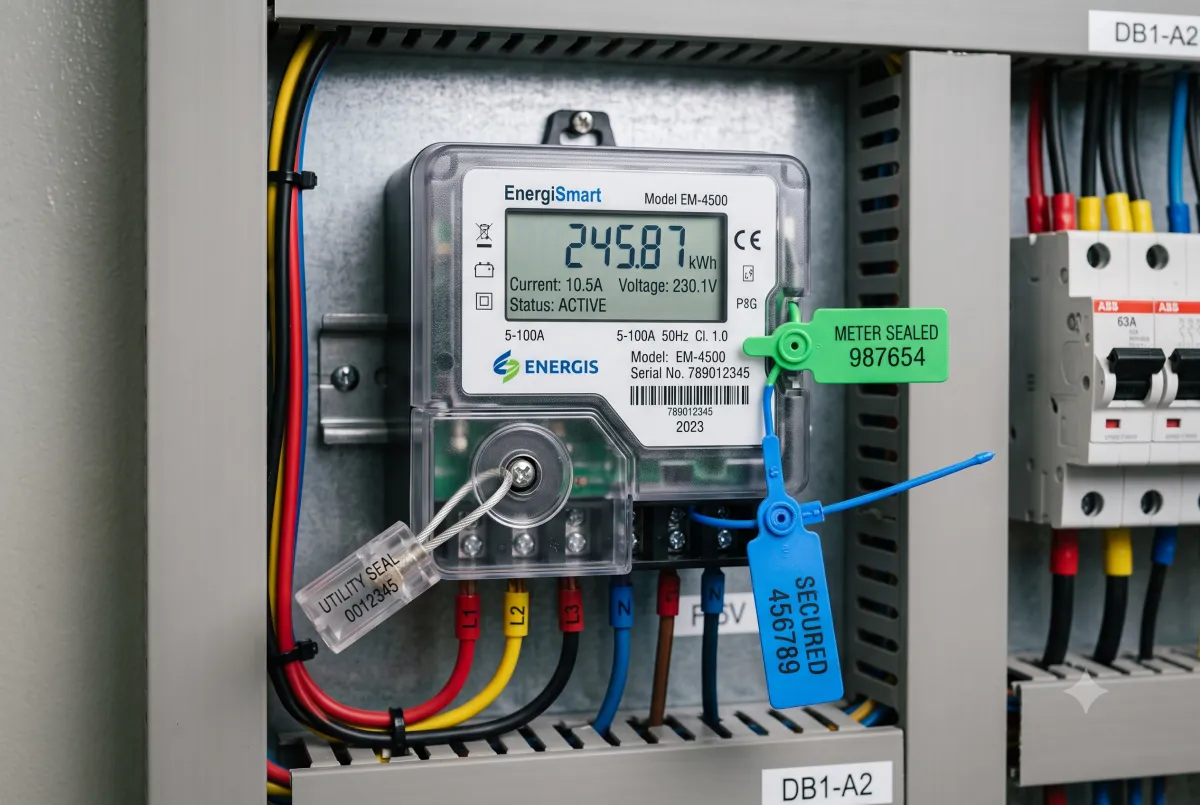

배전 전력량계 봉인(AI 이미지)



주요 봉인 대상 개소

현장에서 봉인을 적용해야 하는 주요 개소는 다음과 같습니다. 임의로 접근하여 조작할 가능성이 있는 계량 관련 설비가 대부분 포함됩니다.



구분	봉인 대상 상세 개소
계기 및 단자류	계기의 단자카바 고압용 계기 시험용 단자대(TTB) 카바 MOF 단자대 및 붓싱카바 계기함
변환 및 조작부	CT 및 PT 배율 변환 탭(tap) 고압계기 최대수요복귀 버튼
기타 설비	심야전력용 타임스위치 및 접속 노출개소 기타 봉인의 목적에 따라 필요하다고 판단되는 개소 (팬봉인, 분배기 등)



봉인의 종류 및 모양

봉인은 형태와 사용 주체에 따라 색상과 번호 체계가 명확하게 구분되어 관리됩니다. 주로 누름형 플라스틱 봉인과 스틱형 플라스틱 봉인이 사용됩니다.



1. 누름형 플라스틱 봉인

• I형 (투명색): 우리 회사 직원 및 협력회사용 (봉인번호: 0000000~2999999)
• II형 (청색): 우리회사 직원용 (봉인번호: 3000000~7999999)
• III형 (녹색): 협력회사용 (봉인번호: 8000000~9999999)



2. 스틱형 플라스틱 봉인

• I형 (청색): 우리회사 직원용 (봉인번호: 0000000~2999999)
• II형 (녹색): 협력회사용 (봉인번호: 3000000~7999999)
• III형 (회색): 단전, 재공급용 (봉인번호: 8000000~9999999)



맺음말

지금까지 배전설비의 신뢰성을 담보하는 봉인의 목적과 대상, 종류에 대해 정리해 보았습니다.

작은 플라스틱 조각이지만 공정한 전력 거래를 지키는 핵심적인 역할을 합니다.

실무 현장이나 관련 시험을 준비하시는 분들께 유용한 정보가 되었길 바랍니다. 안전하고 정확한 설비 관리에 도움 되시기를 기원합니다.
