GIS 내부 아크(ARC) 발생 시 물리적 변화 완벽 정리

안녕하세요! 오늘은 변전소 핵심 설비인 GIS 내부에서 아크(ARC) 고장 발생 시 일어나는 물리적 변화와 압력 상승 메커니즘을 알아봅니다. 실무와 기술사 시험에 자주 등장하는 중요한 개념이니 핵심을 짚어보겠습니다.

핵심 요약

• GIS 개요: 금속용기 내에 설비를 내장하고 SF6 가스로 밀폐하여 절연을 유지하는 장치
• 압력 상승 메커니즘: 아크 발생 → 가스 가열 및 온도 상승 → 전극 용융 및 화학반응 → 내부 압력 급증
• 핵심 포인트: 기기 소형화와 고장전류 증대로 아크 에너지가 커지고 있어 탱크 파열을 막기 위한 안전대책과 정확한 계산이 필수



GIS(Gas Insulated Switchgear)의 개요

GIS(가스절연개폐장치)는 금속용기 내에 모선 및 개폐장치, 변성기, 피뢰기 등을 내장시키는 설비입니다.

절연 및 소호 특성이 우수한 SF6(육불화황) 가스로 충진하고 밀폐하여 절연을 유지시키는 종합 개폐장치입니다.

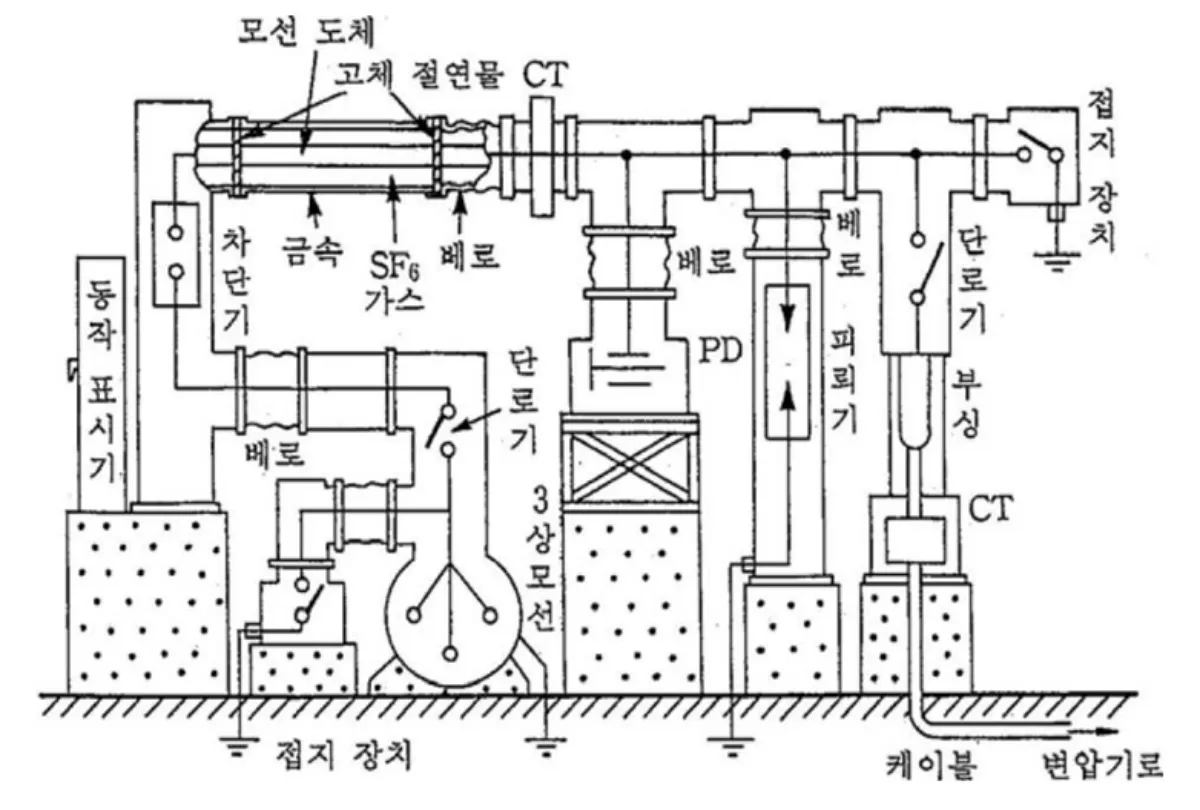

GIS 구성



장점	변전소 부지면적 축소, 신뢰성 및 안전성 향상, 유지보수 용이
단점	내부 고장 시 확인 곤란, 건전구간 고장 파급 우려, 장비 및 설치비 고가



GIS 내부 고장 시 압력 상승 메커니즘

GIS 내부에서 고장이 발생하여 아크가 생기면 다음과 같은 물리적 변화가 연쇄적으로 일어납니다.



• 전기적으로 의도하지 않은 방전 발생 시 큰 전류가 아크 형태로 상간 혹은 상-대지 간으로 흐름
• 아크 플라즈마의 높은 에너지는 탱크 내의 SF6 가스를 가열시켜 온도 상승 및 압력 상승을 유발
• 전극 용융이 일어나고 주변 가스와 화학반응을 일으켜 추가적인 압력 상승 발생

최근 내부 아크에 의한 압력 상승의 중요성이 더욱 높아지고 있습니다.

기기의 소형화와 고장전류의 증대로 인해 아크 에너지가 증대하고 있으며, 자칫 탱크 파열로 이어질 수 있어 철저한 안전대책이 필요합니다.



아크로 인한 압력 상승 계산 (CIGRE 기준)

발송배전기술사 계산문제 등에서 활용할 수 있는 CIGRE SC 23 기준 압력 상승분 계산 공식입니다.



$$ \Delta P = \frac{C \times I \times P \times \Delta t}{C_V(T) \times M \times T} $$

• ΔP: 압력 상승분
• C: 아크 전압 계수 (Arc Voltage Factor, V)
  - 170kV GIS 이하에 대해서는 일반적으로 0.2 적용
  - 300kV GIS 이상에 대해서는 0.3 적용
• I: 아크 전류 (Arc Current, kA, rms)
• P: 가스 압력 (Gas Pressure, kg/cm² A)
• Δt: 아크 발생 시간 (Arc Duration)
• Cv(T): 정적 비열 (Specific Heat for Constant Volume, F/kg-K)
• M: 가스 질량 (Gas Mass, kg)
• T: 가스 온도 (Gas Temperature, K)



여기서 아크전압(Varc)은 아크전류와 아크길이에 의해 결정되며, 다음과 같이 산출됩니다.

Varc = Alpha × E × 극간길이 (Alpha는 0.5~1.0 사이의 값)



지금까지 GIS 내부 아크 발생 시의 물리적 변화와 압력 상승 요인에 대해 살펴보았습니다.

압력 상승은 탱크 파열이라는 대형 사고로 이어질 수 있으므로 정확한 메커니즘 이해와 안전대책이 필수적입니다.

현장 실무와 기술사 공부에 유용한 자료가 되길 바랍니다.
