배전선로 보호기기의 종류 및 특성 2 | S/E, ASS 및 선로용 퓨즈

발전소에서 생산된 전기는 송전선로 및 변전소, 배전선로를 통해 가정에 공급됩니다.

가정 및 공장, 사무실에서 경험하게 되는 정전은 주로 배전선로의 고장일 확률이 높습니다.

배전선로의 고장과 관련한 보호기기 종류 중 Sectionalize, ASS, 선로용 퓨즈의 특성에 대해 살펴보도록 하겠습니다.



핵심요약입니다.

1. 자동구간 개폐기(S/E) : 고장전류 직접 차단할 능력이 없음
2. 고장구간 자동개폐기(ASS) : 고객설비 보호용
3. 선로용 퓨즈(Line Fuse) : 선로용 COS, 후비 보호기기와 협조하여 단상 분기 보호





배전선로 보호기기







변전소에 설치된 154kV 변압기의 2차 측과 연결된 선로를 배전선로라고 합니다.

배전선로는 도심지에서는 지중, 외곽에서는 가공으로 설치되어 있습니다.



각 가정에서 경험하는 정전은 여러 원인에 의해 발생하는 배전선로 고장입니다.

선로 고장과 관련한 보호기기 중 Sectionalize(S/E), ASS, 선로용 퓨즈에 대해 알아보겠습니다.





1. 자동구간 개폐기



자동구간 개폐기는 Sectionalize 또는 S/E로 표현합니다.



#특성

S/E는 고장전류를 직접 차단할 능력이 없는 대신 가격이 Recloser에 비해 저렴합니다.

또한 T-C 특성이 없어 R/C 또는 다른 S/E와의 협조에 제약이 비교적 적습니다.



#동작

S/E는 고장전류를 직접 차단할 수 있는 후비 보호기기의 도움을 받아야 협조가 가능합니다.



1. 부하 측에서 고장이 발생하면 그 사실을 기억함
2. 후비 보호기기가 개방됨(무전압)
3. 무전압 상태가 되면 개방 동작을 수행



무전압 상태에서 개방동작을 수행하는 것을 축세개방이라고 합니다.



#설치



• 동일선로에 2개까지 설치
• R/C와 조합하여 4대까지 설치가 가능





2. 고장구간 자동개폐기







고장구간 자동개폐기는 Auto Section Switch 또는 ASS로 표현합니다.



#S/E와 비교

구분	Sectionalize(S/E)	ASS
사용 용도	배전선로 보호용	고객선로 보호용
정격전류	400A	200A
개방동작	축세개방	800A 이상 : 축세개방 800A 이하 : 직접차단



ASS는 T-C 특성을 내장하고 있으며, 1회 고장에 개방됩니다.

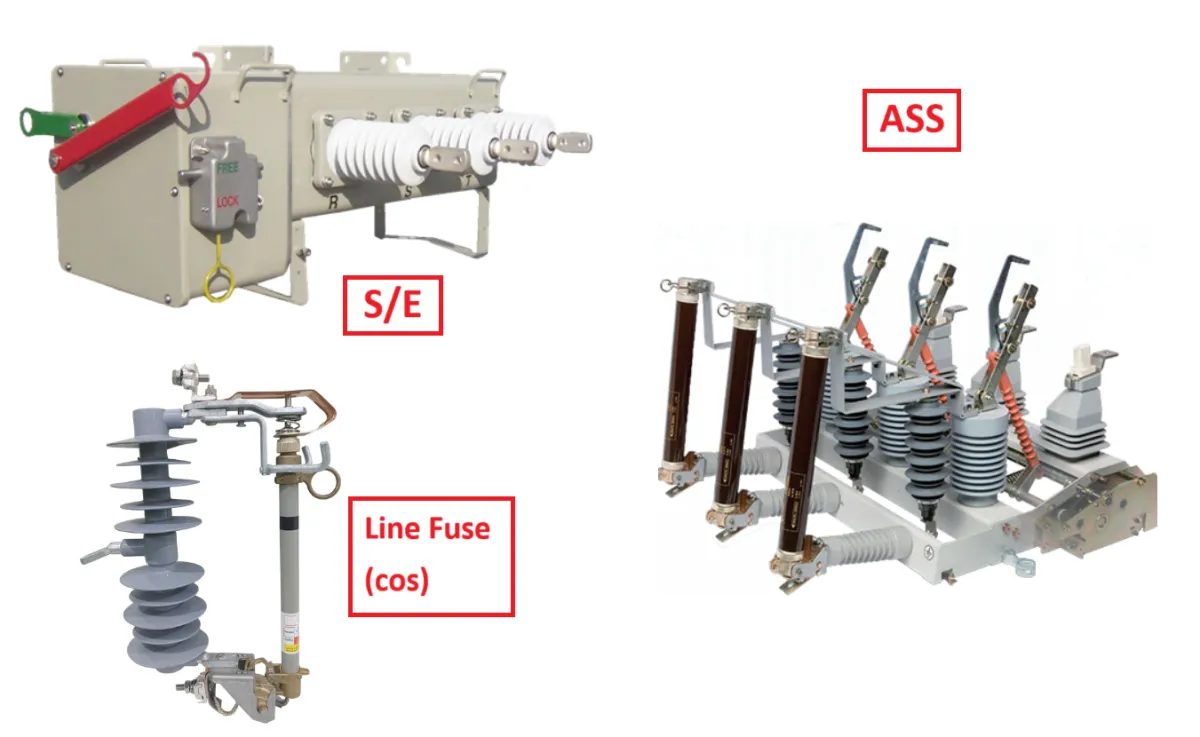

이미지 출처 : 비츠로이엠, 파워맥스, 이엔테크





3. 선로용 퓨즈



선로용 퓨즈(Line Fuse)는 흔히 선로용 COS라고도 하며 후비 보호기기와 협조하여 단상 분기를 보호합니다.

※ COS : Cut Out Switch



#특징



• 한번 동작하면 퓨즈링크를 새것으로 교체해야 함
• 가격이 매우 저렴
• 단상 분기를 보호할 수 있는 유일한 보호기기



#종류

퓨즈링크의 종류로는 K형, T형, H형이 있습니다.

참고로 K형과 T형은 T-C 특성에 따라 분류합니다.



• H형 : 소형 변압기 1차 측 보호 등 특수한 목적으로 만들어짐
• K형 : 속도비가 적은 것(6~8, Fast)
• T형 : 속도비가 큰 것(10~13, Slow)



배전선로에서는 빠른 시간에 고장을 제거하며 반한시성 보호기기와 협조가 용이한 K형을 사용합니다.



#속도비(Speed Ratio)

퓨즈를 단시간(0.1초)에 용단시킬 수 있는 전류값을 장시간(300 또는 600초)에 용단시킬 수 있는 전류값으로 나눈 비
