송전철탑의 분류 및 구조 | 표준철탑은 4종류

발전소에서 생산된 전기는 송전선로 및 변전소를 거쳐 공장, 가정 등에 공급됩니다.

여기서 송전선로는 수없이 많은 철탑으로 연결되어 있습니다.

전기수송에 있어 중요한 역할을 수행하는 송전철탑의 분류 및 구조에 대해 살펴보겠습니다.



핵심요약입니다.

1. 표준철탑 : 전선로의 표준경간에 대해 설계
2. 표준철탑 종류 : 직선, 각도, 인류, 보강철탑
3. 철탑의 구조 : 상부와 기초부로 구분





송전철탑의 분류 및 구조







송전철탑 중에서 가장 기본이 되는 것을 표준철탑이라고 합니다.

전선로의 표준경간(Standard Span)에 대해 설계하는 것으로 4종류가 있습니다.



#직선철탑

수평각도가 적은 개소에 사용하는 현수애자장치 철탑

철탑형의 기호는 "A, F, SF"로 표기



#각도철탑

수평각도가 큰 개소에 사용하는 내자애자장치 철탑

철탑형의 기호는 "B, C, D, E"로 표기



#인류철탑

전체의 가섭선(전선 및 가공지선)을 인류 하는 개소에 사용되는 철탑

철탑형의 기호는 "Do"로 표기



#보강철탑

전선로를 보강하기 위해 사용하는 철탑

철탑형의 기호는 "Bu, Cu, Eu, Du"로 표기





1. 형태상 철탑의 종류







송전철탑의 형태상 분류는 6개가 있습니다.



• 4각철탑, 방형철탑, 문형철탑, 우두형철탑, 회전철탑, 지선철탑

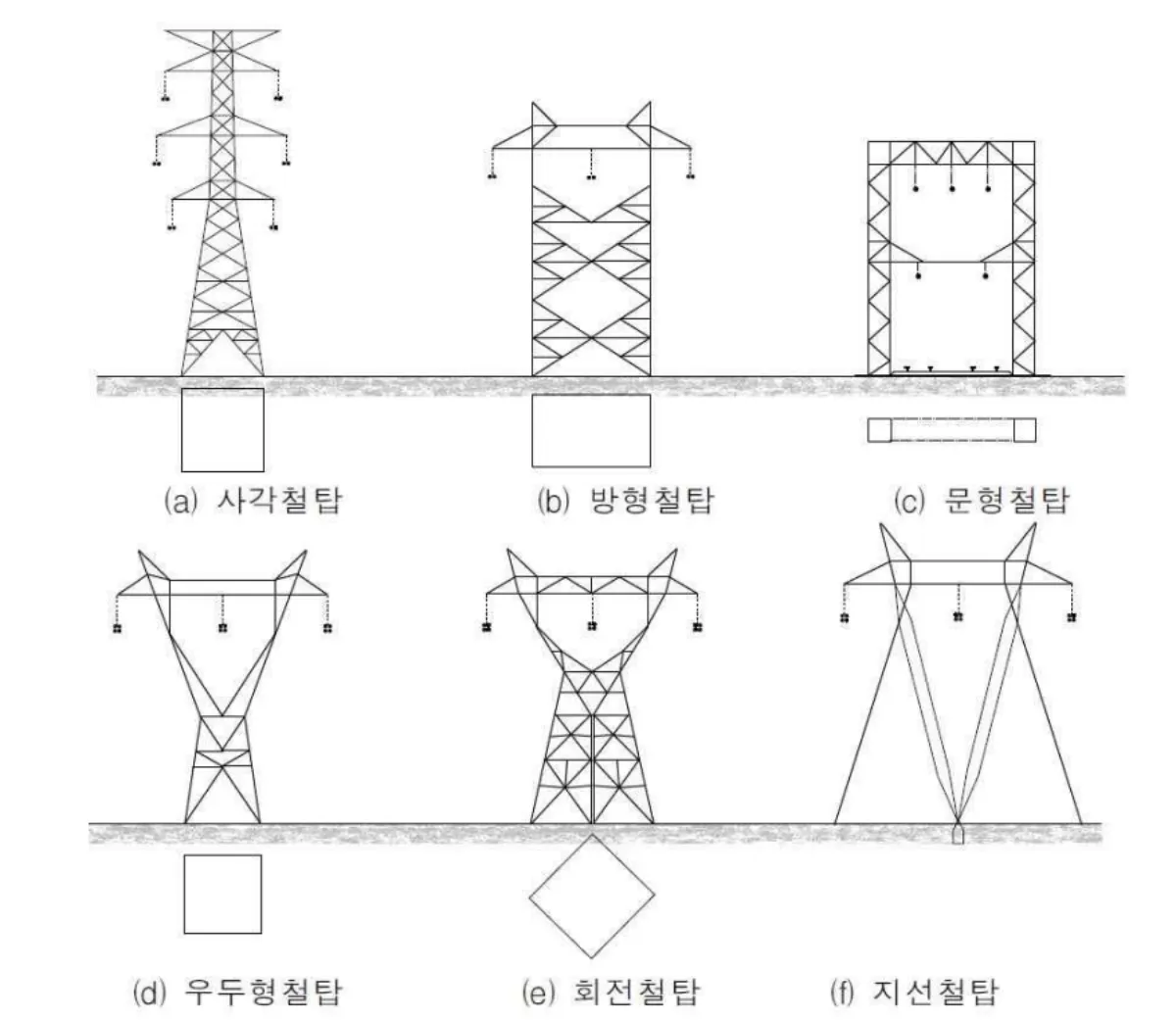

철탑의 형태상 분류





2. 철탑의 구조



철탑의 구조는 크게 상부와 기초부로 구분합니다.



• 상부 : 주주재(Main Post), 암(Arm), 사재, 수평재, 보조재, 접속판(Plate)
• 기초부 : 표준기초, 특수기초
