변전소에 설치된 변압기 종류 및 구조 | 345kV 변압기는 단상 상분리형

변전소는 발전소에서 생산된 전기를 공장 및 가정에서 사용할 수 있도록 전압을 변성합니다.

전압변성의 역할을 수행하는 설비는 변전소의 변압기입니다.

변압기의 종류 및 구조 등에 대해 살펴보도록 하겠습니다.



핵심요약입니다.

1. 변압기 : 전압을 변성, 변전소에서는 주로 강압용으로 사용
2. 변압기는 단상용과 3상용으로 구분
3. 변압기 구조 : 철심과 권선





변압기 종류 및 구조







발전소에서 생산된 전기는 공장 및 가정에서 곧바로 사용할 수 없습니다.

공장(380V)과 가정(220V)에서 사용하기 위해서는 전압의 변성이 필요합니다.

전압의 변성의 역할을 하는 것이 변압기입니다.

변전소에 설치된 변압기는 주로 강압용으로 쓰이고 있습니다.





1. 변압기 종류

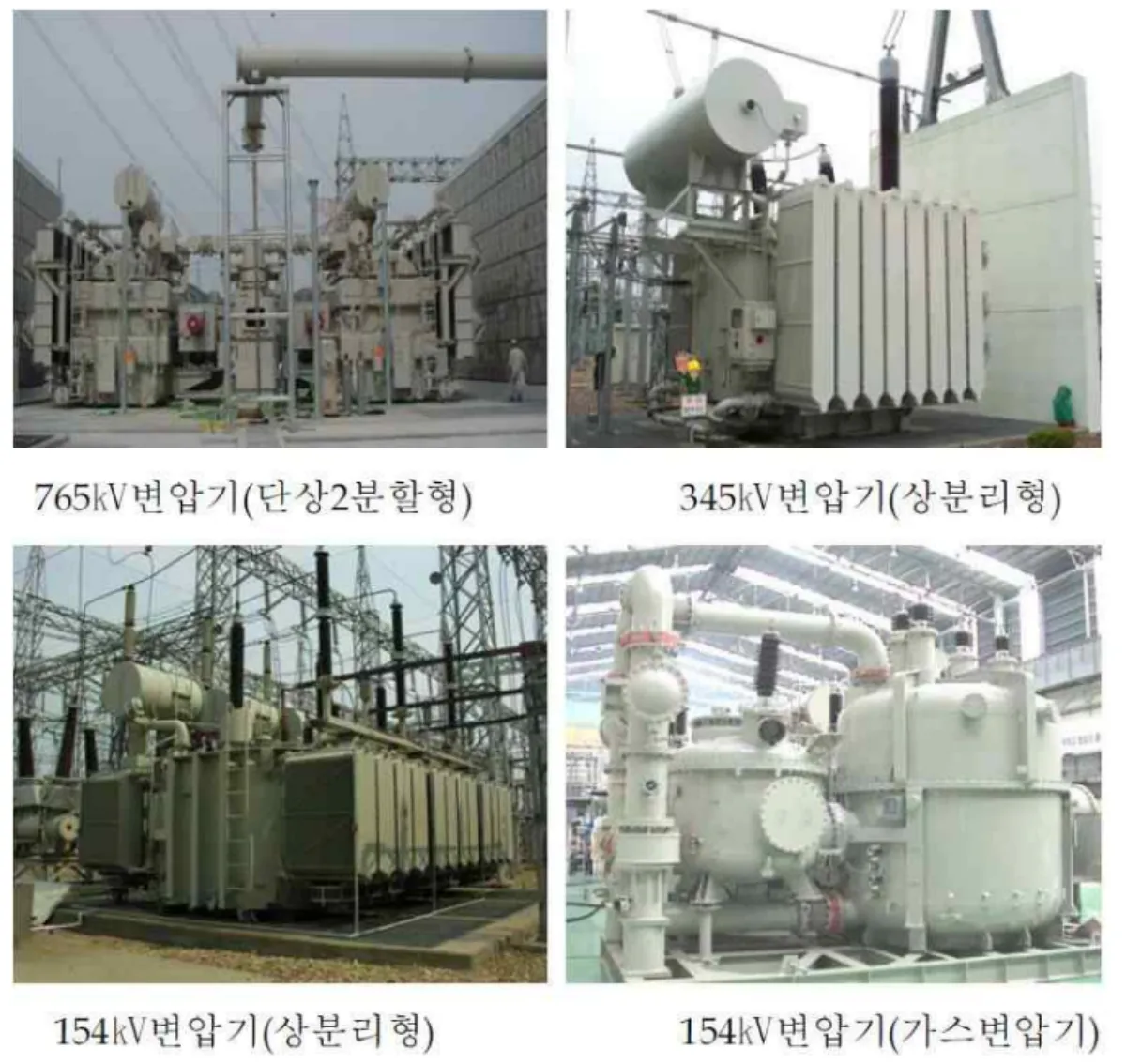

변압기는 크게 단상용과 3상용으로 구분할 수 있습니다.



• 765kV 변압기 : 단상 2분할형
• 345kV 변압기 : 단상 상분리형
• 154kV 변압기 : 3상 일괄형 및 분리형



변압기 종류



변압기는 본체 내부에 광유를 사용하는 유입식이 주로 사용되고 있습니다.

복합건물의 옥내나 지하에 설치된 경우에는 방재형 변압기를 적용하고 있습니다.

방재형 변압기 종류는 2가지입니다.



• 난연성 절연유 봉입형
• 가스 절연형





2. 변압기 구조







변압기 구조는 크게 철심(Core)과 권선(Windings)으로 구분할 수 있습니다.



#철심

변압기에서 전자유도작용을 하기 위한 자속의 통로

자기 회로는 철로 구성되어 있으며, 이를 철심이라 함



• 철심 종류에 따른 분류 : 내철형(Core Type), 외철형(Shell Type)
• 철심 적층방법에 따른 분류 : 적철심(Laminated core), 권철심(Strip-wound core)



#권선

권선용 도체에는 일반적으로 전기동이 사용됨

권선은 동심배치와 교호배치로 구분됨



동심배치(Concentric arrangement)



• 철심과 가장 가까운 곳에 저압권선 배치
• 저압권선, 중압권선, 고압권선, 탭권선의 순으로 배치



교호배치(Reciprocal arrangement)



• 철심다리 주위에 판상으로 성형한 고압, 중압, 저압, 탭권선을 서로 샌드위치와 같이 배열
