배전손실의 개념과 배전손실률 계산 방법 완벽 정리

전력 계통에서 발전소에서 생산된 전력이 고객에게 도달하기까지 발생하는 손실은 피할 수 없는 과제입니다. 이번 글에서는 전력 수송 과정에서 발생하는 '배전손실'의 개념과 손실률 계산 방법, 그리고 실제 발생 현황을 실무자의 관점에서 알기 쉽게 정리해 드립니다.

핵심 요약

• 손실 개념: 발전소 생산 전력이 고객에게 공급되는 수송 과정에서 소모되어 판매량에서 제외되는 전력량
• 경제적 파급력: 손실률 1% 감소 시 연간 약 3,000억 원의 막대한 비용 절감 효과 발생
• 주요 발생 위치: 배전용 변압기(37.6%) 및 1차 배전선로(32.2%)에서 집중적으로 발생 (2007년 기준)



배전손실의 기본 개념

배전손실이란 발전소에서 발전된 전력이 여러 송변전 설비와 배전 선로를 거쳐 고객에게 공급되기까지의 수송 과정에서 소모되어 실제 판매량에 포함되지 않는 전력량을 의미합니다. 전체 계통에서 발생하는 손실인 송배전손실은 크게 두 가지 영역으로 나눌 수 있습니다.

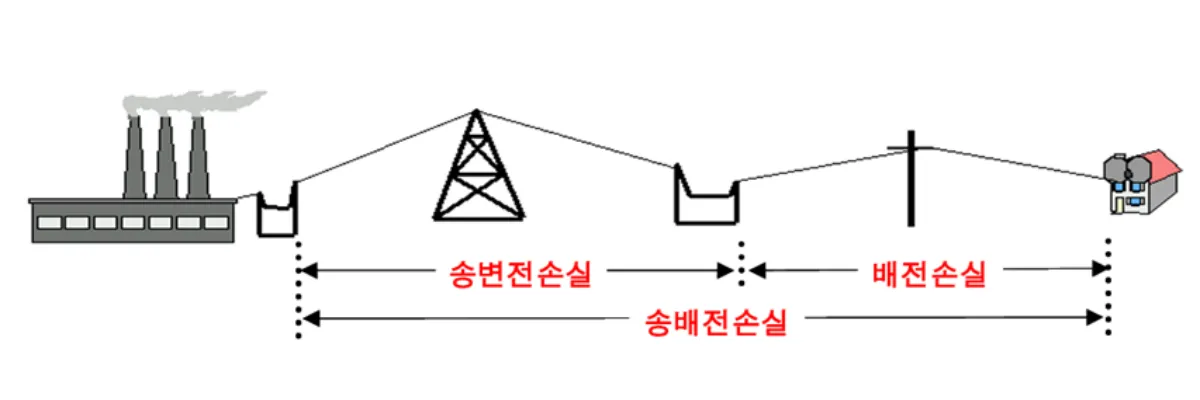

• 송배전손실 = 송변전손실 + 배전손실

송배전손실



여기서 실무적으로 가장 주목해야 할 부분은 경제적 파급력입니다. 손실률을 단 1%만 감소시켜도 연간 약 3,000억 원의 비용 절감 효과를 가져오기 때문에, 배전손실의 철저한 관리는 전력 회사의 핵심 경영 지표이자 엔지니어들의 주요 과제입니다.



배전손실률 산출 방법

배전손실률은 변전소에서 배분된 총 전력량과 실제 고객의 계량기를 통해 청구된 판매전력량의 차이를 비율로 나타냅니다.



• 배분전력량: 변전소의 주변압기(M.Tr) 2차측에서 원격으로 계량된 전력량을 의미하며, IMIS 등의 시스템을 통해 산출됩니다.
• 판매전력량: 고객의 검침일을 기준으로 산정된 각 사업소의 실제 전력 판매량으로, 영업통계 자료를 활용합니다.

정확한 배전손실률 계산을 위해 일반적으로 전년도 12월부터 당해연도 11월까지의 누적 데이터를 기준으로 아래의 수식을 적용합니다.

$$ \text{배전손실률} = \frac{\sum_{\text{전년도 12월}}^{\text{당해연도 11월}} (\text{배분전력량} - \text{판매전력량})}{\sum_{\text{전년도 12월}}^{\text{당해연도 11월}} \text{배분전력량}} \times 100 [\%] $$



배전손실 발생 현황

배전 계통의 어느 인프라에서 손실이 가장 크게 발생하는지 파악하는 것은 설비 투자와 손실 저감 대책 수립의 첫걸음입니다. 2007년 기준 한국전력 통계 자료를 살펴보면, 손실의 대부분이 선로와 변압기 등 물리적인 설비 저항으로 인해 발생하고 있음을 확인할 수 있습니다.



계통영역	손실전력량(MWh)	손실율	점유비
1차 배전선로	1,920,238	0.69%	32.2%
배전용변압기	2,241,394	0.83%	37.6%
2차 배전선로	1,074,438	0.40%	18.0%
전력량계	514,527	0.18%	8.6%
도전 및 기타	205,759	0.09%	3.5%
합계	5,955,356	2.19%	100%

위 표에서 보듯, 배전용 변압기(37.6%)와 1차 배전선로(32.2%)에서 발생하는 손실이 전체 배전손실의 약 70%를 차지하고 있습니다.



맺음말

전력의 안정적인 생산만큼이나 중요한 것이 바로 전송 과정의 효율성입니다. 배전손실의 개념과 비용적 가치를 제대로 이해하면, 우리가 다루는 전력 설비 인프라가 얼마나 정밀하게 관리되어야 하는지 깨닫게 됩니다. 현장에서 땀 흘리시는 실무자분들과 기술사 시험을 준비하시는 분들의 기초 개념 확립에 유용한 참고가 되기를 바랍니다.
