변전소 충전기(Battery Charger)의 역할과 구성 요소 완벽 분석

변전소 및 주요 수전설비에서 핵심적인 역할을 수행하는 '충전기(Battery Charger)'의 정의와 역할, 세부 구성 요소에 대해 상세히 알아봅니다. 정전 등 비상 상황에서도 제어 전원과 통신설비를 안정적으로 유지하기 위해 필수적인 직류(DC) 전원 공급 원리를 실무 관점에서 쉽게 정리했습니다.

핵심 요약

• 기본 역할: 교류(AC)를 직류(DC)로 정류하여 변전소 내 직류 부하 전원 공급 및 축전지 충전
• 핵심 부하: 원격제어전원, 제어용 조작전원, 통신설비, 비상조명 등 정전 시 필수 계통 설비
• 주요 구성: 고정비율 변압기(전압 강하), 정류체(AC→DC 변환), 부하전압보상부(일정 전압 유지), 각종 보호 및 경보회로



1. 충전기의 정의와 역할

전력 계통에서 충전기(Battery Charger)는 심장과도 같은 역할을 합니다. 충전기는 기본적으로 교류전원(AC)을 직류전원(DC)으로 정류하여 변전소의 직류전원 사용 개소에 DC를 공급하며 축전지를 충전시키는 기기입니다.

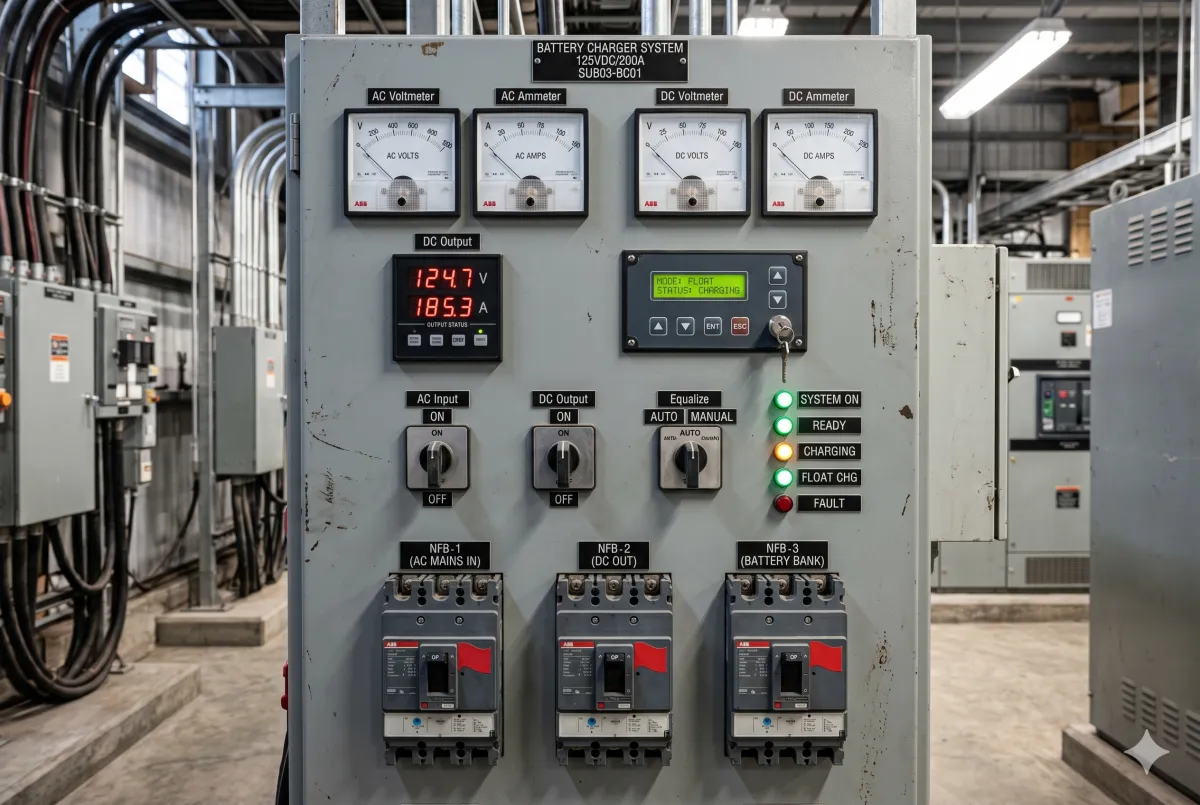

충전기 전면(AI 이미지)



실무 현장에서 충전기의 역할은 단순히 배터리를 채우는 것에 그치지 않습니다. 평상시에는 축전지에 적절한 충전을 행하면서, 동시에 변전소 내의 핵심 설비들이 요구하는 부하전류를 분담하여 공급합니다. 이때 공급을 담당하는 주요 부하는 다음과 같습니다.



• 원격제어전원 및 제어용 조작전원
• 통신설비 및 비상용 조명
• 비상용 무정전장치(UPS) 전원

계통에 이상이 발생하여 교류 전원이 상실(Blackout)되더라도, 충전기를 통해 충전된 축전지가 차단기 조작과 보호계전기 동작을 위한 전원을 공급하므로 전력설비 보호를 위한 최후의 보루라 할 수 있습니다.



2. 충전기의 내부 회로 및 구성 부품

충전기 내부의 전류 흐름과 제어 방식을 이해하는 것은 유지보수 및 트러블슈팅에 매우 중요합니다. 도면에 나타난 충전기의 전체적인 구성 흐름을 알아보기 쉽게 단계별로 정리해 보겠습니다.



① 주 전력 변환 흐름 (Main Power Flow)

• AC INPUT (교류 입력): 한전 계통으로부터 교류 전원이 NFB(배선용 차단기)를 거쳐 입력됩니다.
• 고정비율 변압기: 입력된 높은 교류 전압을 정류하기에 적합한 전압 레벨로 강하시킵니다.
• 정류체 (Rectifier): 교류를 직류로 변환하는 핵심 부품입니다.
• 검출 변류기: 변환된 직류 전류의 양을 검출하여 피드백 및 지시계로 보냅니다.
• 축전지 및 부하 연결: NFB를 거쳐 최종적으로 축전지에 충전 전압을 공급하고, 부하 측으로 전력을 분배합니다.

② 제어 및 보상 회로 (Control & Compensation)

• 위상제어부 및 과전류 제어부: 정류체를 제어하여 안정적인 출력 전압을 유지하고, 기기를 과전류로부터 보호합니다.
• 부하전압보상부 (실리콘 드롭퍼, SID): 균등충전 등으로 인해 충전기의 출력 전압이 상승하더라도, 직류 부하 측에는 항상 일정한 정격 전압이 공급되도록 전압을 강하시키는 중요한 역할을 합니다.

③ 알람 및 경보부 (Alarm System)

설비의 이상 유무를 운전자에게 즉각 알리기 위해 다양한 경보부를 갖추고 있습니다.

• 교류저전압 경보부: 입력 AC 전압이 기준치 이하로 떨어질 때 동작합니다.
• 직류전압 경보부: 출력 DC 전압의 과전압/저전압 상태를 감시합니다.
• 직류접지 경보부: DC 제어 회로의 접지 고장(지락)을 감시합니다.
• 직류과전류 경보부: 부하 측에 규정 이상의 과전류가 흐를 때 동작합니다.



3. 충전기 외함 구성 및 전면(Panel) 부품

충전기를 외부에서 바라보았을 때, 조작반(Panel)에는 각종 운전 상태를 파악할 수 있는 계측기와 개폐기들이 배치되어 있습니다. 실무 운전 시 자주 확인하게 되는 부품들을 표로 정리했습니다.

부품명칭	주요 기능
AC 전압계 및 절환스위치	입력되는 3상 교류 전압의 상별 크기 지시
DC 전류계	충전기에서 출력되는 전체 직류 전류 지시
DC 전압계(충전기) 및 절환스위치	충전기 자체의 정류 출력 전압 확인
DC 전압계(축전지)	축전지 단자의 전압 확인
DC 전류계(부하)	조작전원 등 실제 부하로 흘러가는 전류량 표시
타이머	균등충전 등 시간 설정 제어용
Control Board	설정 및 조작을 위한 중앙 제어 보드
AC입력, DC출력, 축전지 연결 개폐기	각 구간의 전원 투입 및 차단을 위한 차단기(NFB)



변전소의 심장이라 할 수 있는 충전기의 구성과 역할에 대해 살펴보았습니다. 충전기는 단순한 배터리 충전기를 넘어, 계통의 비상 상황에서 핵심 보호 및 제어 설비들이 정상 작동할 수 있게 해주는 최후의 보루입니다. 실무 현장에서 설비 점검 시 본 포스팅의 구성도와 부품 목록을 떠올리며 지시계 및 경보부의 상태를 확인하신다면 큰 도움이 될 것입니다.
