송전선로 보호계전기의 Fail Safe와 Fault Detection 요소 이해하기

안녕하세요! 전력계통 실무 종사자로 일하고 있습니다. 오늘은 송전선로 보호계전기의 오동작을 방지하는 핵심 보안 장치인 Fail Safe와 Fault Detection의 차이점과 복잡한 제조사별 특징을 현장 실무와 기술사 시험에 맞춰 한눈에 알기 쉽게 정리해 드립니다.

핵심 요약

• Fail Safe: 하드웨어 접점 직렬 구성 → 오동작 물리적 차단
• Fault Detection: 특정 계통 조건 만족 시 작동 → 논리적 소프트웨어 감시
• 정정 원칙: 상시 조건 명확 시 사용, 부동작 우려 시 선별적 Off 및 복합 요소 조합 필수



1. Fail Safe vs Fault Detection 개념 비교

보호계전기의 주요소(Main Element)가 단독으로 고장을 판단하면 서지나 노이즈로 인한 오동작 위험이 커집니다. 이를 방지하기 위한 두 장치의 핵심 차이점은 다음과 같습니다.



• Fail Safe (하드웨어 방어막)
  • 구성: 별도의 접점 또는 Hardware 구성을 차단기 Trip 회로에 직렬로 연결
  • 목적: 주요소가 노이즈 등으로 오동작하더라도 물리적으로 Trip 회로를 열어두어 차단기 오동작을 원천 방지
• Fault Detection (소프트웨어 방어막)
  • 구성: 계전기 내부의 알고리즘 및 소프트웨어 로직으로 제어
  • 목적: 전압강하, 전류급증 등 특정한 시스템 조건이 충족될 때만 주요소가 동작하도록 제한

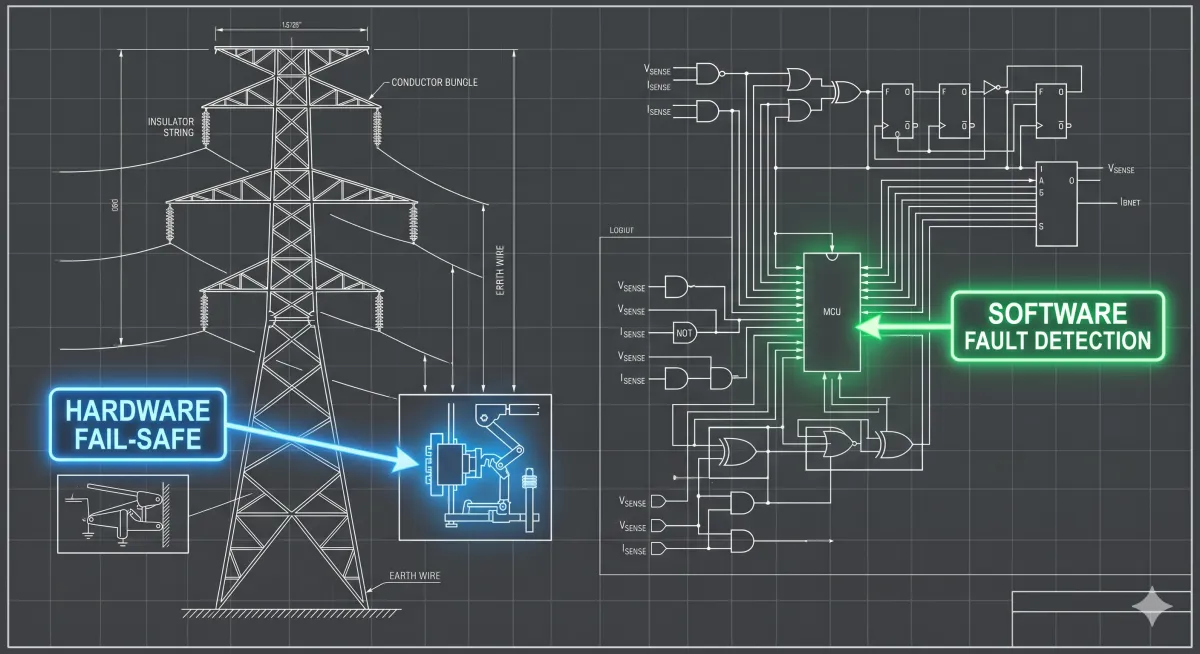

송전선로 보호계전기(AI 이미지)



2. 실무 정정(Setting) 가이드 및 주의점



■ 기본 원칙

• 고장 조건과 상시 운전 조건의 구별이 명확한 요소는 모두 사용하는 것이 원칙입니다.
• 운전 조건에 따라 상시 동작하거나 고장 시 부동작할 가능성이 있다면 선별적으로 기능을 Off 해야 합니다.

■ 거리계전기(Distance Relay) 적용 시 필수 주의사항

• 장거리 선로 등 고장 시 전압 강하가 적은 계통에서 저전압요소(UV)만 고장 검출로 사용하면 계전기가 늦게 돌거나 부동작할 위험이 있습니다.
• 따라서 실무에서는 전압변화율(UVD), 과전류(OC), 전류변화율(OCD) 등을 상호 보완적으로 복합 활용하는 것이 바람직합니다.



3. 주요 제조사별 고장검출요소 구성 Matrix

국내외 현장에서 사용되는 주요 제작사별 계전기 특성을 한눈에 보기 쉽게 정리한 매트릭스입니다. (대부분의 제조사는 각 요소를 OR 로직으로 조합하여 감시 효율을 높이고 있습니다.)



제조사	대표 Type	적용 고장검출요소	로직 및 실무 특징
Toshiba	GRL100-YO/TO	UV, OV, OC, OCG, OCD	OR 로직 / OCD, OCG 요소 Off 가능
	GRZ100	27(UV, OV)	현장 여건에 따라 선택 사용 가능
	D2L7E, MXL1E	고장상 판별 요소	임의 선택 및 변경 불가
Mitsubishi	MCD	27(전압), 51D(전류) 구분 정정	계통 조건에 따라 분리/선택 정정 가능
	MCD-H, MDT-H	OCUV, OC, UV 선택	OR 로직 / 최소 1개 이상 필수 On
	MDT-A2, MDT-F	Phase Selection	OR 로직 / 사용자 임의 선택 불가
G.E	L90, D60	50DD(전류변화), UV(저전압)	두 요소 중 하나 이상 의무 사용 (선택불가)
Siemens	7SD522, 7SA522	전류변화율, 저전압, 영상전압	7SD522의 고속 동작요소(I-DIFF>>)는 UV 감시 제외
SEL	SEL311L, SEL311C	50DD(전류변화요소) 전용	87요소 단독 동작 시 2cycle 지연 로직 내장
ABB	REL561, REL521	TOC(과전류), TUV(저전압)	두 요소 중 하나 필수 사용 / 개별 Off 가능
젤파워	KYP2D1, KYD2X1, XR670L, XR630L	UVG, UVS, OVGR, UVD, OCR, OCGR, OCD	개별 Off 가능하나, 주요 감시별 1개 이상 On 필수



전력계통의 신뢰성을 확보하기 위해서는 오동작 방지와 고장 검출력이라는 상반된 특성을 완벽히 조율해야 합니다. 제조사별 로직을 명확히 이해하고 현장 계통 특성에 맞춰 정밀하게 정정하는 것이 유능한 보호 엔지니어의 핵심 역량입니다. 실무 면접이나 기술사 2교시 논술형 문제에 자주 등장하는 단골 주제이니 잘 정리해 두시기 바랍니다!
