송전철탑 구조와 부재별 명칭 총정리 | 전력 실무자를 위한 가이드

19년 차 전기 관련 직장인이 전하는 실무와 이론 이야기입니다. 이번 글에서는 송전선로 핵심 설비인 '철탑의 각부 명칭'에 대해 알아봅니다. 송전분야 실무와 발송배전기술사 등 자격증 시험을 준비하시는 분들께 철탑 세부 구조 이해에 큰 도움이 될 것입니다.

핵심 요약

• 주주재(Main Post): 철탑의 주된 기둥 역할을 하는 가장 뼈대가 되는 부재
• 암(Arm) 부재: 암조재(Arm Tie)와 암주재(Arm Post)로 구성되어 송전선을 단단히 지지
• 복재: 사재 및 수평재, 기초재(주각재, 앵커재, 주각연장재)를 총칭하는 용어
• 도면상 중요 식별 부재: ① 내측수평재, ② 내측수평보조재, ③ 사재용 수평보조재



1. 철탑 상부 및 암(Arm) 부재 명칭

철탑의 상부는 가공지선을 지지하고, 애자와 송전선을 매달기 위한 암(Arm)이 뻗어 나오는 중요한 구간입니다. 위치와 역할에 따른 세부 명칭은 다음과 같습니다.



위치 구분	각부 세부 명칭
철탑 상부	철탑정부(상단에 판이 있을 때는 철탑정판), 가공지선용 암주재
암(Arm) 골조	암조재(Arm Tie), 암주재(Arm Post), 암 지지재, 암대각재, 암용 보조재
암(Arm) 연결부	암조재 평면수평재, 암조재 연결 정면 및 측면 수평재, 암조재 대각재 암주재 연결 정면 및 측면 수평재 지지재평면수평재, 지지재연결재

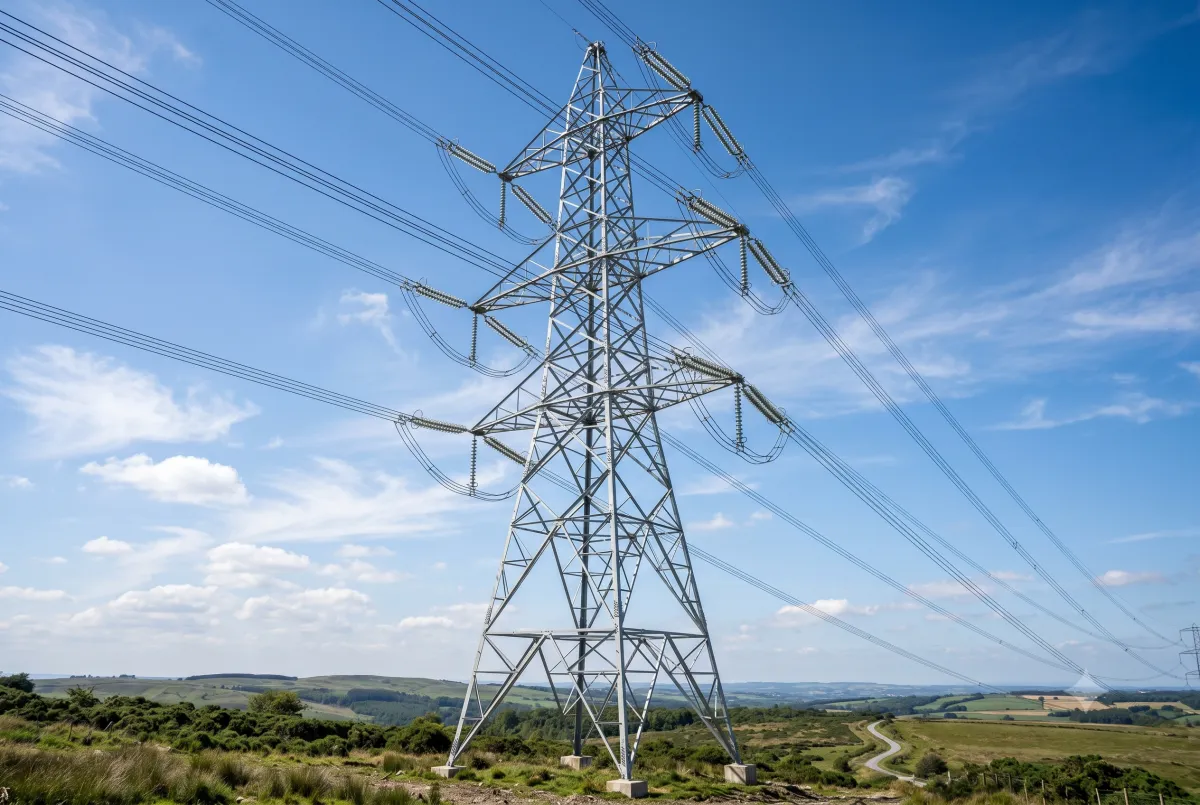

송전철탑(AI 이미지)



2. 철탑 탑체부 및 기초부 명칭

철탑의 뼈대를 이루는 탑체부와 이를 대지에 굳건히 고정하는 기초부의 구조적 명칭입니다.



• 탑체부 주요 골조: 철탑 하중을 지탱하는 핵심 기둥인 주주재(Main Post)를 중심으로, 하중을 분산시키기 위해 수평재(Horizontal member)와 사재(Diagonal member)가 지그재그 형태로 엮여 있습니다.
• 탑체부 보조 및 연결재: 부재가 겹치는 절점을 잇는 거싯 플레이트(Gusset Plate)가 사용되며, 내측보조재(Back Bracing), 사재용 보조재, 주주재용보조재, 대변재, 대변보조재 등으로 전체적인 강도를 보강합니다.
• 기초부(Foundation): 주체부(主体部) 하단의 주각재(主脚材)가 상판부(床板部)와 맞닿으며, 땅속으로 이어지는 주각연장재(Post Extension), 앵커재(Anchorage), 앵커블록 및 콘크리트를 통해 기초를 형성합니다.
• 치수 명칭: 철탑 몸통의 폭은 탑체폭, 다리 사이의 간격은 근개폭(根開幅)이라고 부릅니다.

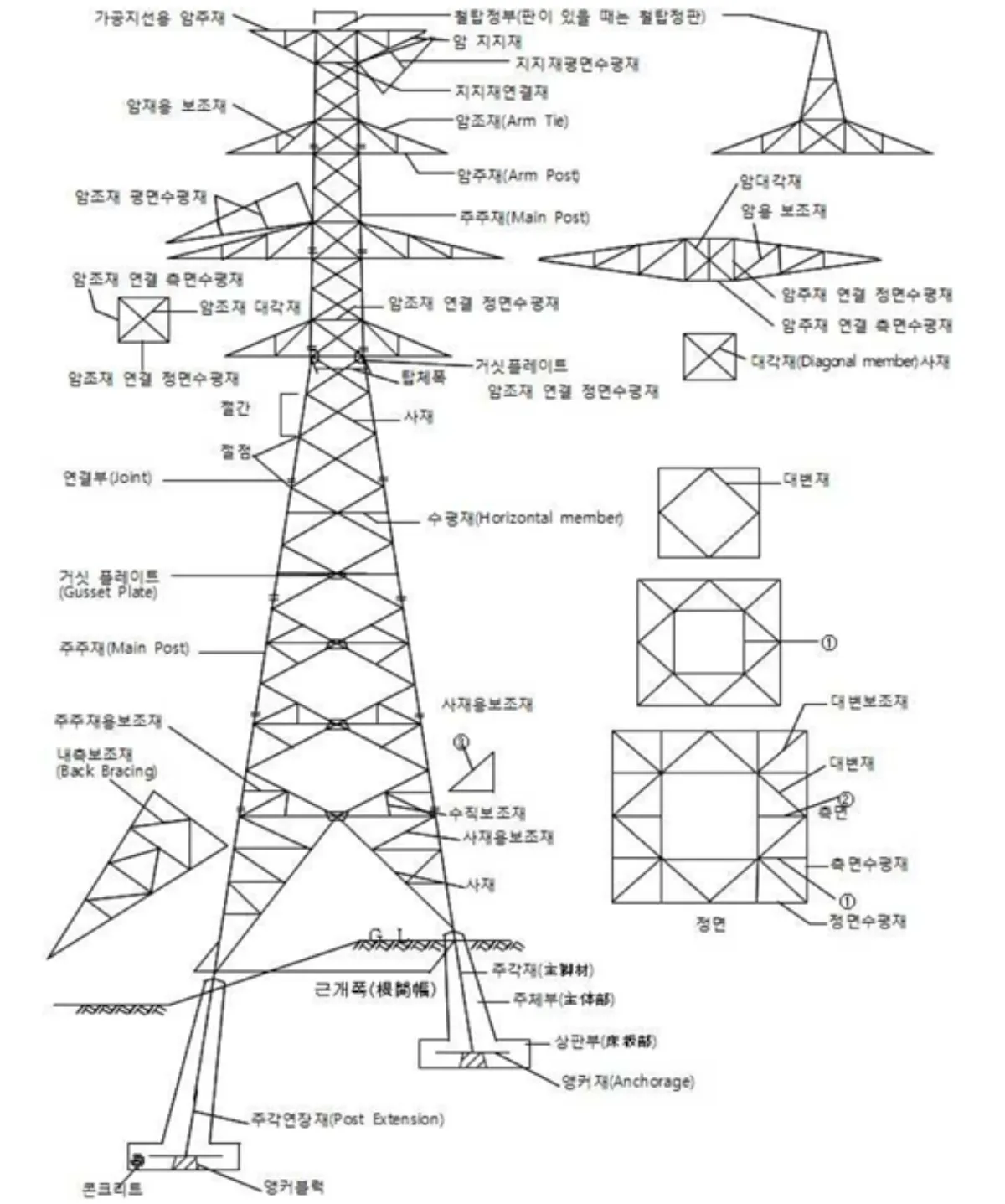

철탑 각부 명칭



3. 복재 및 도면 특정 부재 명칭 정리

현장 실무 도면이나 기술사 문제 등에서 자주 묻는 복재의 개념과 교차점에 부여된 특정 부재의 번호 명칭을 확실히 구분해 두시면 좋습니다.



• 복재의 정의: 철탑 부재 중 사재 및 수평재, 기초재(주각재, 앵커재, 주각연장재)를 아울러 통칭하는 용어입니다.
• 도면상 특정 부재 식별: 탑체 하단부 내부로 교차하는 부재들은 식별을 위해 다음과 같은 번호로 구분합니다.
  • ① 내측수평재
  • ② 내측수평보조재
  • ③ 사재용 수평보조재



4. 맺음말

지금까지 송전선로 철탑의 상부부터 기초부까지 각부 명칭과 주요 부재의 위치에 대해 체계적으로 정리해 보았습니다. 철탑 구조에 대한 정확한 이해는 송변전 실무 현장과 발송배전기술사 시험 준비의 가장 튼튼한 밑거름이 됩니다. 이 글이 여러분의 실무 업무와 성공적인 학업에 의미 있는 보탬이 되기를 바랍니다. 감사합니다!
