SCADA 설비의 핵심 RTU 동작 원리와 Rack 구조 알아보기

전력계통의 안정적인 운영을 위해서는 현장 설비의 상태를 실시간으로 파악하고 제어하는 것이 필수적입니다. 이번 글에서는 SCADA 설비의 핵심인 원격소 장치(RTU)의 개념과 세부 구성요소에 대해 현장 실무 관점에서 알기 쉽게 정리해 보겠습니다.

핵심 요약

• RTU(Remote Terminal Unit) 개요: SCADA 설비의 핵심 구성요소로, 현장 전력설비의 직접 감시 및 제어 수행
• 주장치 Rack: MODEM, DI/DO 카드로 구성되어 원방 감시 및 제어의 두뇌 역할
• 계측용 변환기 Rack: CT/PT 입력을 받아 직류 신호로 변환하여 원방 계측 수행 [cite: 126, 128]
• 입출력 단자 집합 Rack: 제어 케이블이 집중되는 단자함으로 주장치와 현장 설비 연결



RTU(원격소 장치)란 무엇인가?

원격소 장치(RTU: Remote Terminal Unit)는 전력계통을 운용하는 데 있어 매우 중요한 역할을 수행합니다. RTU는 SCADA 설비의 주요 구성요소로서 변전소 현장에 설치되어 전력설비를 직접 감시하고 제어하는 장치입니다. 발전소나 변전소 무인화를 가능하게 하고, 중앙급전소에서 실시간으로 계통 상황을 파악할 수 있도록 데이터를 취득하고 명령을 전달하는 현장의 두뇌라고 할 수 있습니다.

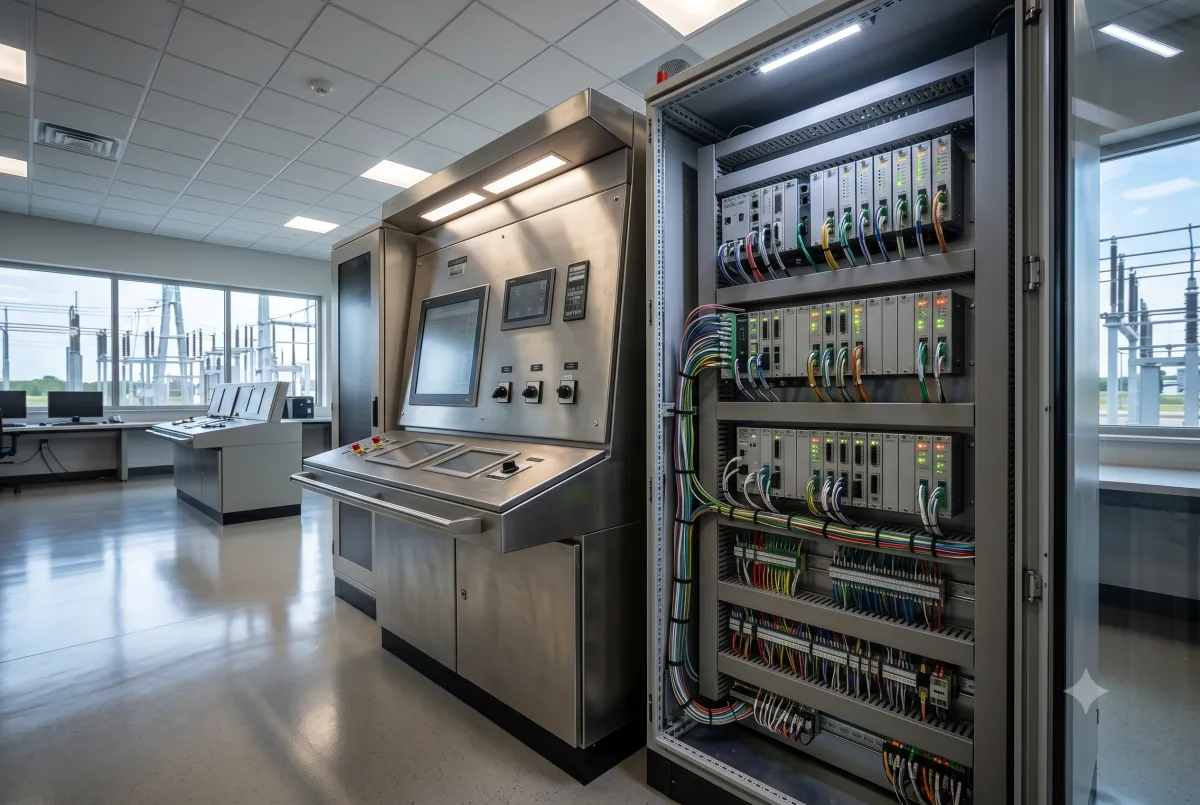

RTU(AI 이미지)



RTU의 세부 구성요소 (Rack별 분류)

현장에 설치된 RTU는 크게 3가지의 Rack(랙)으로 구성되어 유기적으로 동작합니다. 각 Rack의 세부 기능은 다음과 같습니다.

1. 원격소 주장치 Rack

각종 기능성 카드가 장착되어 원방 감시, 제어, 계측기능이 실질적으로 이루어질 수 있도록 하는 Rack입니다.

• MODEM: 주 장치(급전소 등)와 원격소 장치를 연결하며 모든 정보는 이곳을 통해 주고받습니다.
• DI (Digital Input) Card: 차단기나 각종 스위치의 현재 상태를 감시하는 장치입니다.
• DO (Digital Output) Card: 차단기나 각종 설비를 원격제어하는 장치입니다.
• 전원장치: 원격소 장치 구동에 필요한 다양한 전압의 전원을 안정적으로 공급하는 장치입니다.

2. 계측용 변환기 Rack

변전소 현장의 아날로그 값을 RTU가 인식할 수 있는 신호로 바꿔주는 역할을 하며, 각종 변환기와 CT, PT 입력단자로 구성되어 있습니다.

• 계측용 변환기 및 CT, PT 입력단자: 전압, 전류, 유효전력 및 무효전력 등을 원방 계측하기 위하여 현장의 CT, PT를 입력으로 받아 직류 소전류 신호로 변환시키는 장치입니다.
• PT 자동절체 릴레이: 송전선이나 변압기 2차 측의 유·무효 전력 계측을 위하여 변환기에 공급되는 PT 입력을 현재 전력을 공급 중인 모선 PT로 자동 절체하는 장치입니다.

3. 입출력 단자 집합 Rack

현장의 전력기기들과 직접적으로 연결되는 통로로서, 감시 및 제어 케이블이 연결되는 Terminal Block Rack입니다.

• DI (Digital Input) 단자: 각종 설비의 원방 감시를 위한 감시용 제어 케이블이 집중되어 연결되는 단자함으로, 현장 기기의 상태 입력을 DI Card에 전달해 주는 역할을 합니다.
• DO (Digital Output) 단자: 각종 설비의 원방 조작을 위하여 조작용 제어 케이블이 집중되어 연결되는 단자함으로, 내부에는 조작용 소형 릴레이가 부착되어 있어 DO Card의 명령을 현장에 전달합니다.



마치며

지금까지 변전소 현장에서 전력설비를 감시하고 제어하는 RTU의 구성에 대해 알아보았습니다. 각종 주장치와 계측용 변환기, 입출력 단자가 유기적으로 결합되어 무결점 전력 공급에 든든한 기반이 되고 있습니다. 현장 실무 및 설비 점검 시 본 내용이 유용한 길잡이가 되기를 바랍니다.
