배전선로에서 사용하는 주상변압기의 종류 및 특징

배전 선로에서 흔히 볼 수 있는 주상변압기의 종류와 특징, 그리고 시대별 개발 추이에 대해 정리해 보았습니다. 일반형부터 슬림형, 내염형, 아몰퍼스형까지 각 변압기의 용도와 사양을 한눈에 파악하여 실무에 도움이 되기를 바랍니다.

핵심 요약

• 주상변압기의 다양화: 설치 환경과 목적에 따라 일반형, 슬림형, 내염형, 보호장치 내장형, 아몰퍼스형으로 구분
• 표준 전압: 1차 전압은 13,200V, 2차 전압은 230V로 표준화
• 지속적인 효율 향상: 1968년 G11급을 시작으로 저손실형(G6) 및 아몰퍼스 소재를 적용하여 전력 손실을 획기적으로 저감



주상변압기의 종류 및 특징

현장에서 사용되는 주상변압기는 설치 여건과 부하 특성에 따라 여러 가지 모델로 나뉩니다. 모든 모델의 1차 전압은 13,200V, 2차 전압은 230V로 동일하지만, 용량과 철심의 재질, 그리고 사용 지역에 따라 뚜렷한 차이를 보입니다.

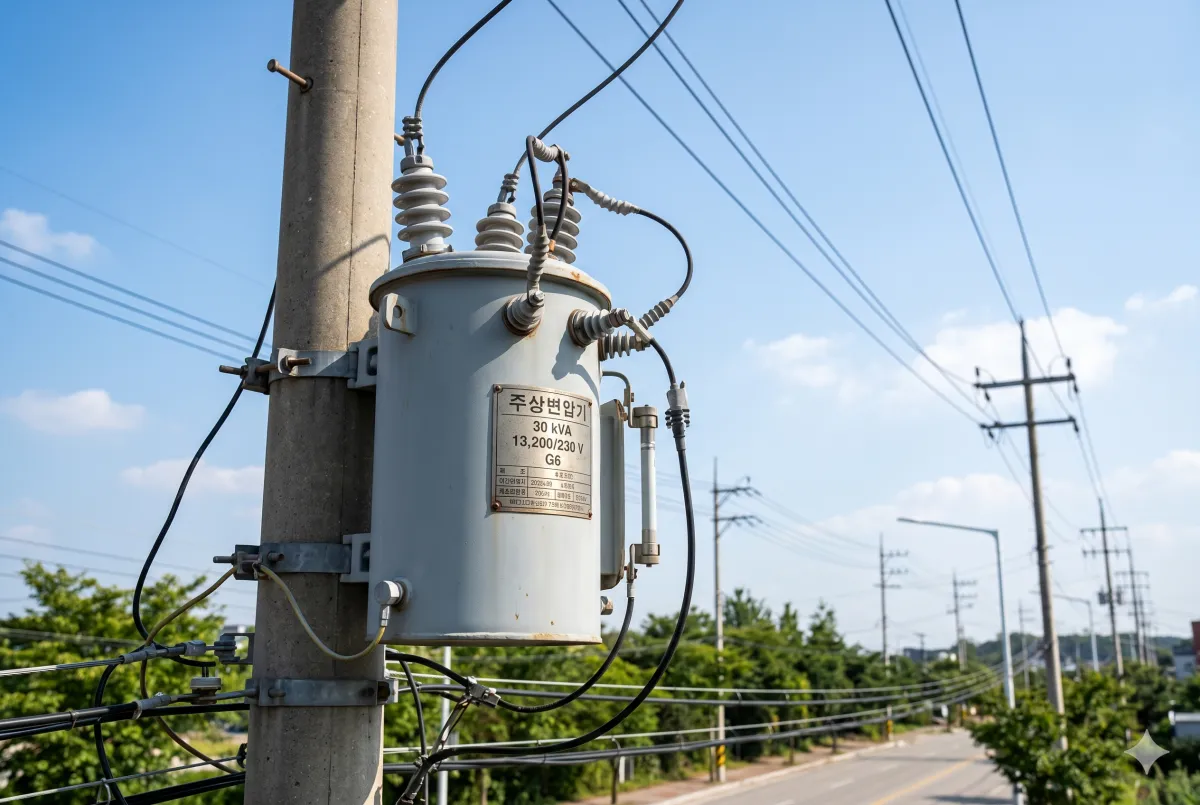

주상변압기



• 일반형: 가장 표준적인 변압기로 20~100kVA 용량으로 운용되며, G6급 철심을 사용하여 일반 지역에 폭넓게 설치됩니다.
• 슬림형: 도심지 등 공간이 협소한 개소나 건물 구내 난연 개소에 주로 적용됩니다. 10kVA부터 최대 150kVA까지 다양한 용량을 지원합니다.
• 내염형: 오손 등급 C급 또는 D급 이상의 해안가나 공단 지역 등에 설치되어 염해 부식을 방지합니다. 외함을 아연 피막 처리하거나 스테인리스로 제작하여 내구성을 높인 것이 특징입니다.
• 보호장치 내장형: "ABC" 배전선로에 적용되며 30~100kVA 용량으로 운용됩니다.
• 아몰퍼스형: 철심에 아몰퍼스 소재를 적용하여 대기 시 발생하는 무부하 손실을 대폭 줄인 모델로, 부하율이 낮은 개소에 적합합니다.



운영 기준의 변화

과거에는 '표준형 변압기'라는 명칭을 사용했으나, 이를 '일반형 변압기'로 규격명을 변경하였습니다. 현재는 이 일반형 변압기를 기준으로 삼고, 설치 목적에 따라 일반용(일반형)과 특수 용도용(일반형 이외 - 슬림형, 내염형 등)으로 구분하여 운영하고 있습니다.



주상변압기 개발 추이

배전 기술이 발달함에 따라 주상변압기 역시 손실 감소와 특수 환경 대응을 목표로 꾸준히 진화해 왔습니다.

연도	손실 감소형	특수 용도용
1968~1984	G11급 변압기 ('68.6)	-
1985~1990	G9급 변압기 ('84.12)	-
1991~2000	G6급 저손실형 ('92.9) 아몰퍼스 변압기 ('96.7)	자기진단형 ('91.4) 보호장치 내장형 ('97.10)
2001년 이후	E-Type 변압기 ('01.9)	슬림형 변압기 ('02.3)



배전계통의 핵심 기기인 주상변압기는 효율 향상과 환경 제약 극복을 위해 꾸준히 발전해 왔습니다. 현장 상황에 맞는 적절한 변압기 선정은 계통의 안정성과 효율성을 높이는 지름길입니다. 본 내용이 실무와 기술사 준비에 유용한 참고 자료가 되셨기를 바랍니다.
