송변전설비의 자산 및 운영 한계점 명확히 알기 | 가공 vs 지중

송변전 실무에서 송전설비와 변전설비, 그리고 가공과 지중 설비 간의 운영 한계(경계)를 명확히 구분하는 것은 책임 소재와 효율적인 관리를 위해 필수적입니다. 매거진 자료를 바탕으로 설비별 한계점을 알기 쉽게 정리해 드립니다.

핵심 요약

• 송변전 설비 간 경계: 옥외철구형 및 GIS 변전소 형태에 따라 전력선과 현수애자련의 귀속 주체가 달라짐
• 가공·지중 설비 간 경계: 케이블 헤드용 철탑 및 철구 기준에 따라 구조물, 애자금구류, 리드선 연결 클램프 기준으로 책임 분계점 설정
• 핵심 포인트: 자산 관리 및 유지보수 효율성을 높이기 위해 물리적 접속점과 부지 정비 범위까지 명확히 인지해야 함



1. 송전설비 vs 변전설비 운영 한계 (형태별 경계)

송변전 설비 간의 운영 한계는 전력계통의 안정성을 유지하고 오동작이나 사고 발생 시 책임 분계점을 명확히 하기 위해 구조별로 세분화되어 운영됩니다. 대표적인 4가지 변전소 형태별 경계 기준은 다음과 같습니다.

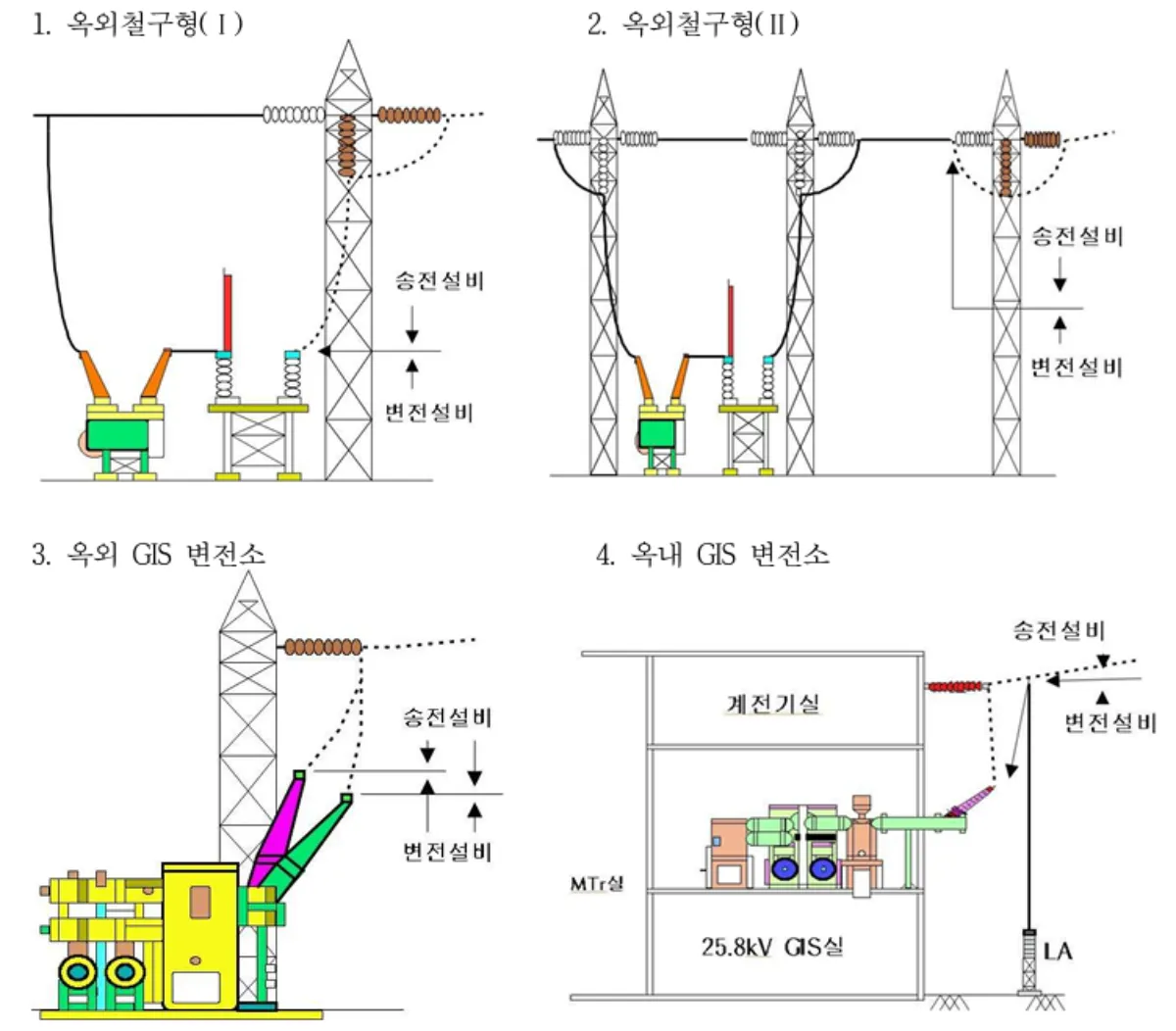

① 옥외철구형 (I형 및 II형)

• 전력선 및 애자련 기준: 철탑 및 철구 구조물에 매달리는 현수애자련과 전력선의 접속 지점을 기준으로 송전설비와 변전설비가 나뉩니다.
• 도면 표시 방식: 일반적으로 계통 도면에서 점선은 송전설비, 실선은 변전설비 권역을 나타내며, 현수애자련 표시는 흑색 기호가 송전설비, 백색 기호가 변전설비 소속임을 의미합니다.

② 옥내 및 옥외 GIS 변전소

• GIS(가스절연개폐장치) 인입부 경계: 가공 송전선로에서 변전소 내부 가스절연개폐장치(GIS)실이나 변압기(M.Tr)실로 진입하는 구간의 경계입니다.
• 피뢰기(LA) 및 인입 철탑: 최종 인입 철탑과 피뢰기(LA) 리드선 연결부, 그리고 계전기실의 유선 관리 한계를 결합하여 외부 노출 설비(송전)와 옥내·외 보호 설비(변전) 간의 자산 및 운영 한계를 명확히 구분합니다.



송변전설비 운영한계





2. 가공 송전설비 vs 지중 송전설비 운영 한계

가공 전선로와 지중 케이블이 만나는 환장 구간(케이블 헤드) 구조물에서의 가공·지중 설비 간 운영 한계 기준은 아래 표와 같이 명확하게 정의되어 있습니다.

구분	가공설비 범위	지중설비 범위
케이블 헤드용 철탑	철탑, 전선, 애자금구류	케이블 헤드 및 피뢰기 리드선 연결 클램프 이후 구간 (울타리 및 철탑 부지 정비 작업 포함)
케이블 헤드용 철구	전선, 애자금구류	철구, 케이블 헤드 및 피뢰기 리드선 연결 클램프 이후 구간 (울타리 및 철탑 부지 정비 작업 포함)

💡 실무자 팁: 케이블 헤드용 '철탑'과 '철구'의 가장 큰 차이점은 구조물 자체의 귀속 여부입니다. 철탑은 가공설비 업무로 분류되지만, 철구 구조물은 지중설비 관리 범위에 포함되므로 자산 관리 및 보수 품셈 적용 시 유의해야 합니다.



맺음말

전력계통의 안정적인 운영은 명확한 책임 한계를 이해하는 것에서 출발합니다. 이번에 살펴본 가공·지중 및 송변전 설비 간의 경계 기준이 현업 실무자분들의 유지보수 및 자산 관리 업무에 실질적인 도움이 되기를 바랍니다.
