변압기 고장 경보 종류 및 동작 조건 | 96P, 96D 및 30F2

전기를 공급하기 위해서는 발전기, 송전선로, 철탑, 변압기, GIS 등의 설비가 필요합니다. 여러 설비 중에서 가장 핵심적인 설비는 전압의 변성을 담당하는 변압기입니다. 이번에는 변압기의 고장 관련 경보 종류 및 각각의 동작 조건에 대해 살펴보도록 하겠습니다.

[핵심 요약]

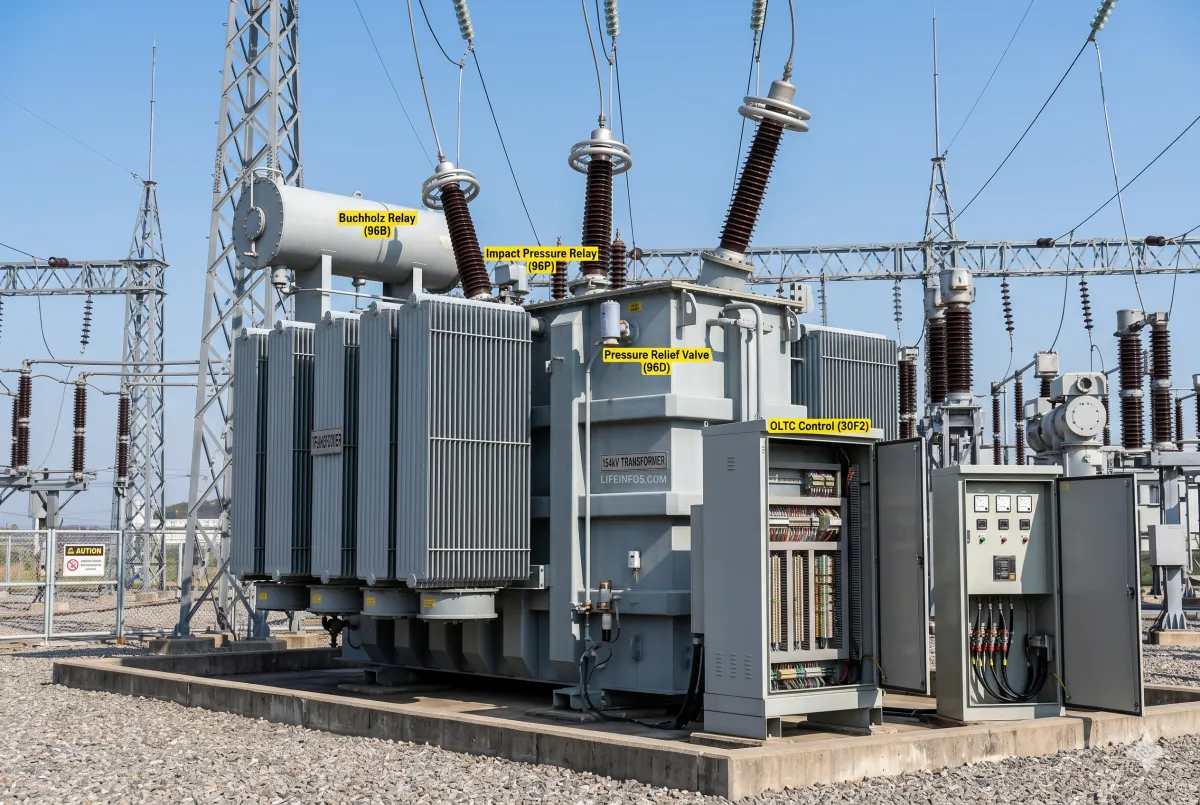

• 96P (충격압력): 내부 고장 시 급격한 압력 상승을 감지하여 Trip
• 96D (방압변 동작): 내부 압력 발생 시 함체 파열을 방지하기 위해 동작
• 30F2 (OLTC 제어전원): 탭 절환장치의 전원 상실이나 위치 불량을 감시



1. 변압기 기계적 보호 및 Trip 항목

변압기

계전기	명칭	동작 조건
96P	충격압력계전기	0.0245kg/cm²/sec
96D	방압변 동작	10±1psi (0.7±0.07kg/cm²)
96T	OLTC 보호계전기	유속 1.0m/s±20%
96B12	브흐홀쯔 (Trip)	유의 이동 1±0.1m/s



2. 운전 상태 및 전원 감시 (경보)

변압기의 안정적인 운전을 위해 상시 감시하는 12가지 항목입니다.

• 온도: 절연유(26Q: 75/95°C), 권선(26W: 65~115°C)
• 전원: AC전원(27A), DC전원(27D), AVR전원(27T), OLTC전원(30F2), FAN전원(49F)
• 압력 및 기타: 질소압력(63N), 오일필터(8F/63F), 가스검출(96G), 오일레벨(33Q)



3. 기술 수식 참고

$$ P_{set} = 0.0245 \, kg/cm^2/sec $$ $$ V_{trip} = 1.0 \, m/s \pm 10\% $$

변압기 고장 경보 발생 시 위의 기준을 참고하여 대응하시기 바랍니다. 전문적인 지식이 필요한 계산 문제는 다음 포스팅에서 다루겠습니다.
