345kV 변압기 3차측 보호방식 시스템 구성 및 공진

345kV 변압기 3차 측은 소내변압기, 리액터, 콘덴서 등이 설치되어 있습니다.

변압기에 1선 지락 등의 고장이 발생하게 되면 건전상보다 약 1.7배 전압이 상승하게 됩니다.

이를 방지하기 위한 3차 측 보호방식 시스템과 공진에 대해 살펴보도록 하겠습니다.





345kV 변압기 3차 측 보호방식



345kV 변압기의 3차 측 설비현황입니다.

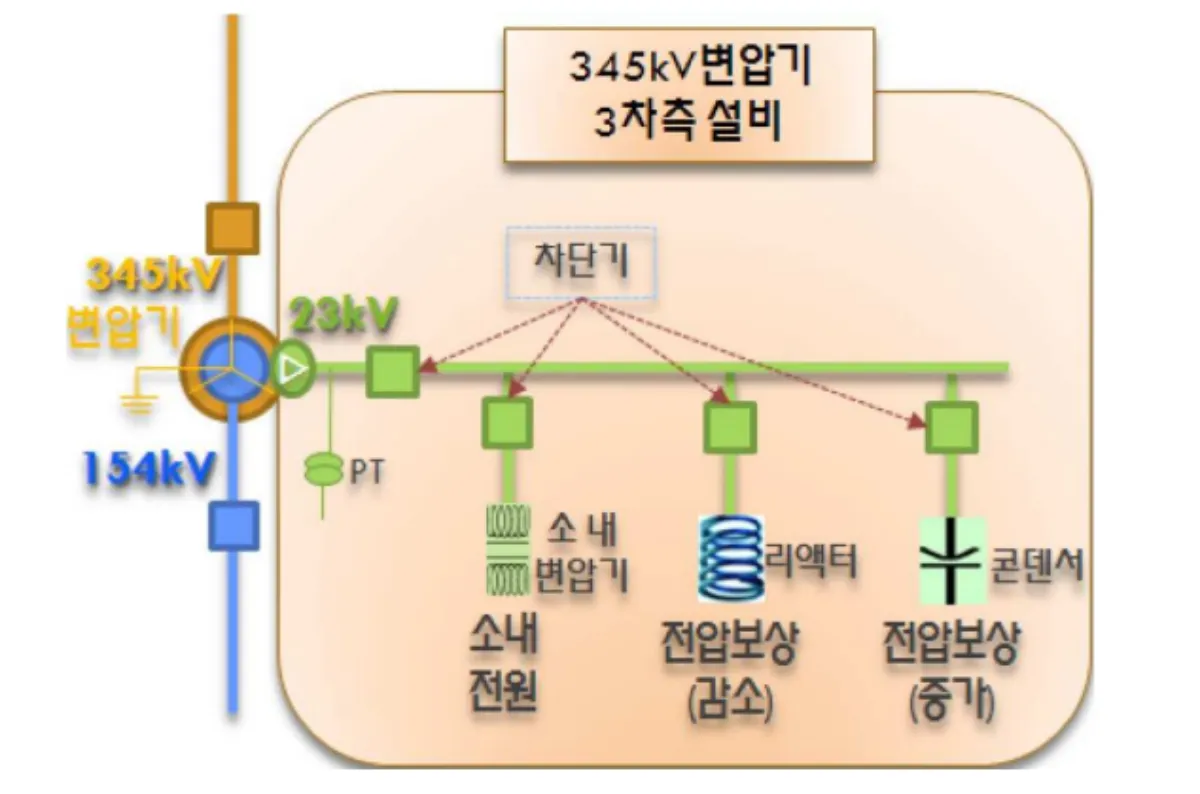

345kV 변압기 3차측 구성



주요 구성설비는 다음과 같습니다.



• 소내전원용 소내변압기
• 전압보상용 리액터
• 전압보상용 콘덴서



#고장 시 발생현상

① 3차 측은 비접지 계통으로 1 선지락 고장 시 건전상 전압은 1.7~1.9배 상승

② 3차 측에 설치된 콘덴서 및 리액터 개폐 시 고조파에 의해 공진현상 발생

③ 3차 측에 직접 접지된 PT는 공진 시 발생하는 과전압에 포화현상 발생



콘덴서 및 리액터에 의한 공진주파수는 $f = \frac{1}{2\pi \sqrt{LC}}$입니다.

차단기 개폐 시 발생하는 써지성 주파수에 공진이 발생하면 임피던스가 커져 23kV 모선 전압이 크게 상승하게 됩니다.



#보호방식 개선대책

① 계전기 동작시간 감소 : 고장제거시간 단축

② PT회로 사용위치 : PT의 3차 측 권선, 과전압 특성강화
