변압기 고장 경보 종류 및 동작 조건 | 96P, 96D 및 30F2

전기를 공급하기 위해서는 발전기, 송전선로, 철탑, 변압기, GIS 등의 설비가 필요합니다.

여러 설비 중에서 가장 핵심적인 설비는 전압의 변성을 담당하는 변압기입니다.

변압기의 고장 관련 경보 종류 및 각각의 동작 조건에 대해 살펴보도록 하겠습니다.



핵심요약입니다.

1. 96P : 충격압력
2. 96D : 방압변 동작
3. 30F2 : OLTC 제어전원





변압기 고장 경보



국내 전력계통은 765kV, 345kV 및 154kV 변전소로 구성되어 있습니다.

변전소에 설치되어 있는 변압기는 가장 중요한 설비에 해당합니다.

정전을 예방하기 위해서는 변압기에서 발생하는 경보에 대해 숙지하고 있어야 합니다.

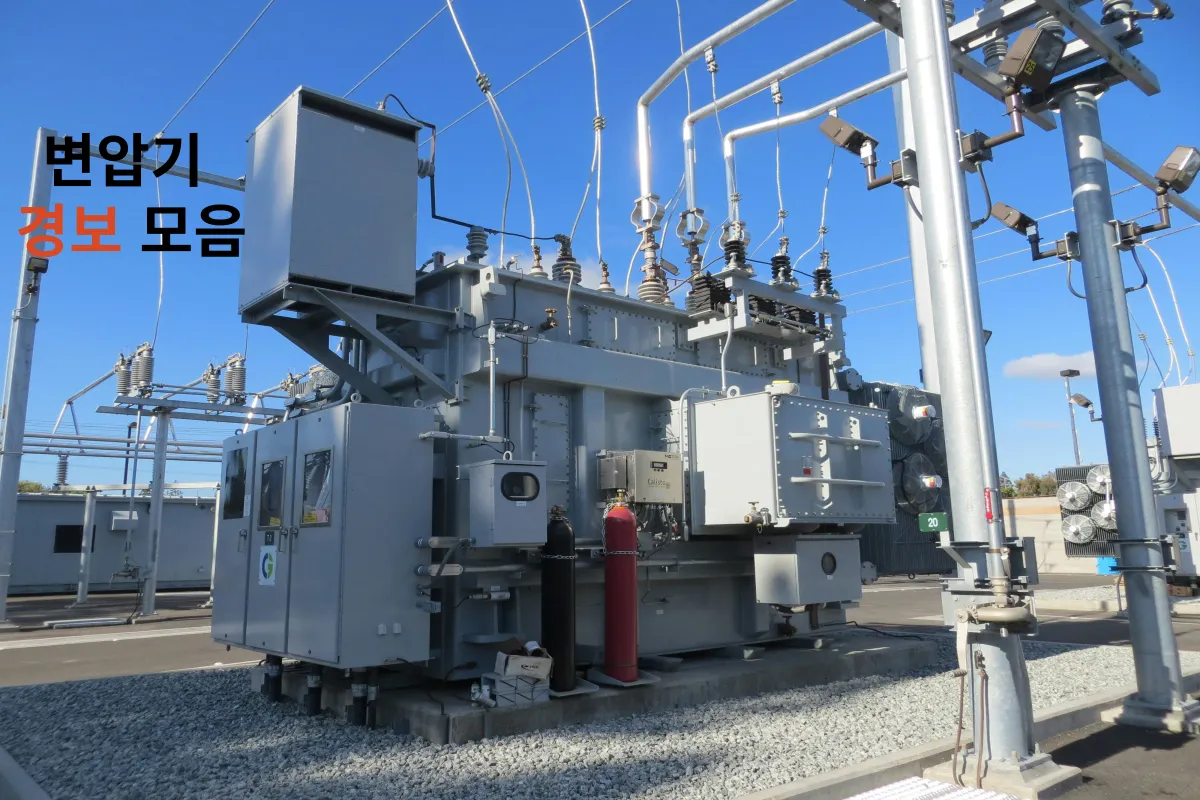

이미지 출처 : Unsplash



변압기 경보 종류 및 동작조건을 알아보겠습니다.



#1. 96P

내용 : 충격압력계전기 동작

고장 구분 : Trip

동작조건 : 최저 동작 압력 - 0.0245kg/㎠/sec



#2. 96D

내용 : 방압변 동작

고장 구분 : Trip

동작조건 : 내부압력 발생 시 동작, 10±1 psi(0.7±0.07kg/㎠)



#3. 96T(96B2)

내용 : OLTC 보호계전기 동작

고장 구분 : Trip

동작조건 : OLTC 유격실내 고장 시 급격한 유속에 의해 동작, 1.0m/s±20



#4. 96B11, 96B12

내용 : 브흐홀쯔 계전기 동작

고장 구분 : 96B11 - 경보, 96B12 - Trip

동작조건 : 가스축적(325±25CC), 급속한 유의 이동(1±0.1m/s)



#5. 86T

내용 : Lock-Out 계전기 동작

고장 구분 : Trip

동작조건 : 기계적 및 전기적 보호장치와 조합하여 동작



#6. 27A

내용 : AC전원 불량

고장 구분 : 경보

동작조건 : AC전원 상실 시



#7. 27D

내용 : DC전원 불량

고장 구분 : 경보

동작조건 : DC전원 상실 시



#8. 26Q

내용 : 절연유 온도 상승

고장 구분 : 경보

동작조건 : 1단 - 75℃, 2단 - 95℃



#9. 26W

내용 : 권선온도 상승

고장 구분 : 경보, Trip은 345kV에서 사용

동작조건

1단계 : 26W1(65 ~ 70℃)

2단계 : 26W2(70 ~ 75℃)

3단계 : 26W3(95℃)

4단계 : 26W4(100 ~ 115℃)



#10. 27T

내용 : AVR 저전압

고장 구분 : 경보

동작조건 : AVR전원 상실 시







#11. 30F2

내용 : OLTC 제어전원 불량

고장 구분 : 경보

동작조건 : OLTC Tap 위치불량 또는 전원 상실 시



#12. 49F

내용 : 냉각장치 전원 불량

고장 구분 : 경보

동작조건 : FAN전원 고장



#13. 33Q1, 33Q2

내용 : Oil Level 저하

고장 구분 : 경보

동작조건 : Oil 부족시 발생



#14. 96G

내용 : 가스검출 계전기 동작

고장 구분 : 경보

동작조건 : 변압기 내부 부분방전 및 절연불량으로 생성된 가스가 상부 축적 시 검출



#15. 8F

내용 : Oil Filter 제어전원 불량

고장 구분 : 경보

동작조건 : Oil Filter 제어전원 고장 시



#16. 63F

내용 : Oil Filter 압력상승

고장 구분 : 경보

동작조건 : 20 ~ 25℃기준으로 3.5kg/㎠초과 시



#17. 63N

내용 : 질소압력 저하

고장 구분 : 경보

동작조건 : ±0.35kg/㎠
