배전선로 보호설비 고장구간 자동개폐기(ASS)의 동작시퀀스

경기도민79 2024. 12. 17.

배전선로용 보호설비에는 리클로저(R/C), 고장구간 자동개폐기(ASS), 선로용 퓨즈 등이 있습니다.

ASS(Auto Section Switch)는 인입구의 주개폐기로 고장확대를 방지하는 보호장치입니다.

고장구간 자동개폐기(ASS)의 동작시퀀스에 대해 살펴보도록 하겠습니다.

ASS 동작시퀀스

#동작시퀀스

① ASS는 계수기능이 없어 1회 고장으로 개방됩니다.

즉, 후비 보호기기가 될 수 없습니다.

② ASS는 직접 차단할 수 있는 전류의 크기에 한계가 있는데 이때의 전류를 과전류 Lock 전류 또는 Lock 전류라고 합니다.

따라서 ASS는 Lock 전류 이상의 전류에서 개방되지 않도록 해야 합니다.

Lock 전류 이하의 고장전류에 대해서는 직접 차단할 수 있습니다.

③ Lock 전류 이하의 고장전류가 흐르면 ASS는 T-C 곡선에 따라 개방동작을 준비합니다.

이때 ASS보다 먼저 후비 보호기기가 동작하면 ASS는 즉시 축세개방(무전압 상태에서 개방동작 수행)을 합니다.

④ ASS의 T-C 특성은 R/C의 순시특성보다는 느리고 R/C의 지연특성이나 변전소 계전기의 한시특성보다는 빠릅니다.

따라서 후비 보호기기의 최소동작전류와 ASS의 Lock 전류사이의 고장전류가 발생하면 ASS는 T-C 곡선에 의해 고장전류를 직접 차단하게 됩니다.

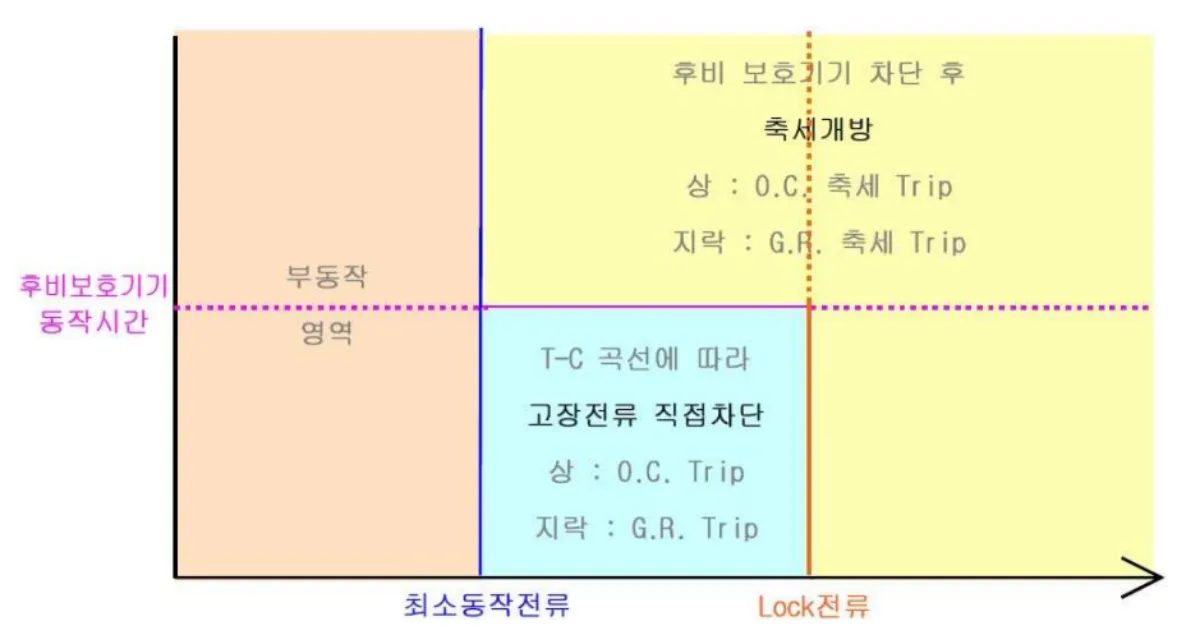

#ASS와 후비 보호기기간 보호협조

#후비 보호기기에 따른 ASS 동작유형
