배전선로 보호설비 자동선로구분 개폐기(S/E)의 동작조건 및 시퀀스

배전선로용 보호설비에는 리클로저(R/C), 자동선로구분 개폐기(S/E), 선로용 퓨즈 등이 있습니다.

S/E(Sectionalize)는 부하분기점에 설치되어 타보호기기와 협조, 고장구간을 신속하게 개방합니다.

자동선로구분 개폐기(S/E, 섹셔널라이저)의 동작 조건 및 동작시퀀스에 대해 살펴보겠습니다.





1. R/E 동작조건



S/E가 정상적으로 동작하기 위해서는 후비에 R/C(자동 재폐로 차단기, Recloser)가 있어야 합니다.

만약 R/C가 없을 경우에는 변전소의 D/L 보호계전기와 협조를 보게 됩니다.

이때 D/L 보호계전기의 재폐로 횟수는 최소 1회 이상이어야 합니다.



S/E(섹셔널라이저)의 동작 횟수가 3회로 정정되어 있다면, 처음 두 번의 고장은 계수(Count)만 하고 3번째 고장에서만 1번 개방 동작을 수행하게 됩니다.





2. R/E 동작시퀀스







후비 R/C의 시퀀스 정정은 "2F2D"입니다.

그리고 S/E의 동작 횟수는 3회인 조건입니다.

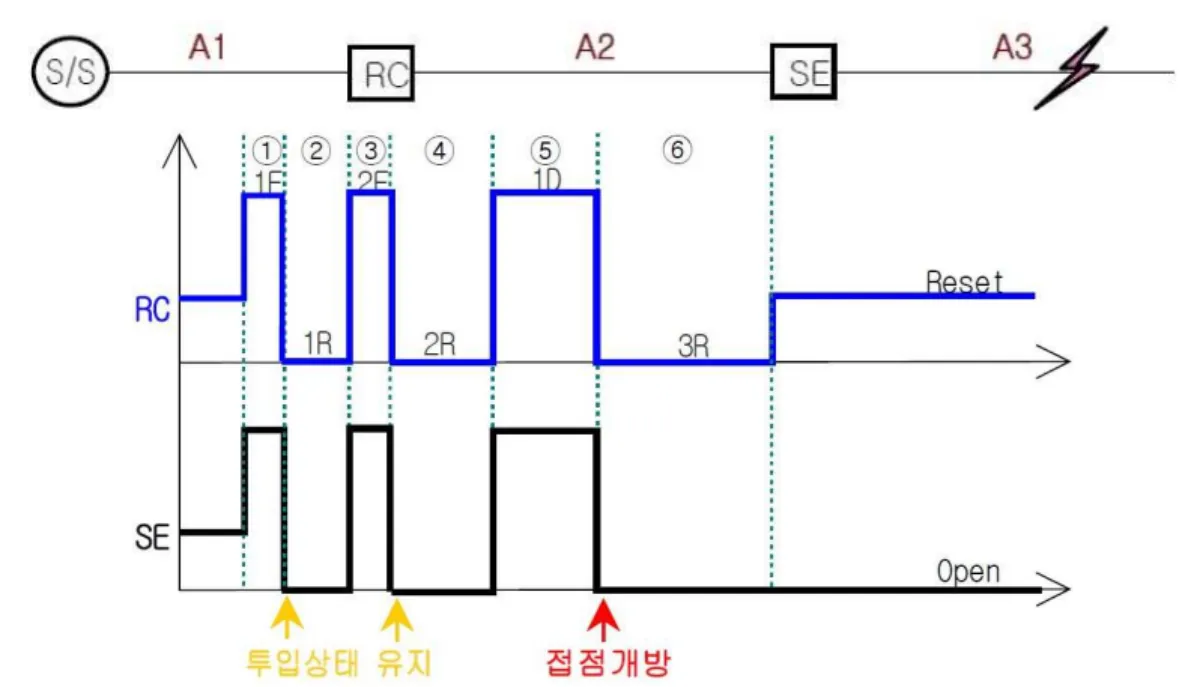

자동선로구분 개폐기(S/E) 동작시퀀스



#동작순서

① 고장 발생 시 S/E는 Count(계수)할 준비만 하고 R/C는 첫 번째 개방동작을 합니다.

② R/C가 개방되면 S/E는 Count를 합니다.(Counter=1)

Counter 횟수가 동작 횟수(3회) 보다 적으므로 S/E는 투입 상태를 그대로 유지하고 R/C는 첫 번째 재폐로시간 경과 후 자동으로 투입됩니다.



③ 고장이 제거되지 않았으므로 S/E는 다시 고장전류를 감지하여 Count 할 준비를 하고 R/C는 두 번째 개방동작을 수행합니다.

④ R/C가 개방되면 S/E는 Counter를 1회 증가시킵니다.(Counter=2)

Counter 횟수가 동작 횟수(3회) 보다 적으므로 S/E는 투입 상태를 그대로 유지하고 R/C는 두 번째 재폐로시간 경과 후 자동으로 투입됩니다.



⑤ S/E는 다시 고장전류를 감지하여 Count 할 준비를 하며 R/C는 세 번째 개방동작을 수행합니다.

⑥ R/C가 개방되면 S/E는 다시 Counter를 증가시킵니다.(Counter=3)

Counter 횟수가 동작 횟수 정정값과 같으므로 S/E는 무전압 상태에서 개방동작을 수행하여 고장구간을 분리합니다.

R/C는 세 번째 재폐로시간 경과 후 자동으로 투입되고, 고장구간이 분리되었으므로 R/C는 투입된 상태로 복귀시간 경과 후 복귀하게 됩니다.



참고로 S/E가 정정된 동작 횟수에 도달하기 전에 고장이 해소되면 S/E는 잔여 복귀시간 경과 후 Counter를 초기화합니다.
