변전소 차단기 조작방식별 비교 | 솔레노이드, 압축공기, 유압 및 전동스프링

변전소에 설치된 설비로는 변압기, 차단기, 단로기, 병렬리액터, 피뢰기 등이 있습니다.

여기서 차단기는 부하전류를 개폐하고 고장전류를 차단하는 기능을 가지고 있습니다.

변전소에 설치된 차단기의 조작방식별 장점 및 단점 등을 비교해 보도록 하겠습니다.



핵심요약입니다.

1. Solenoid(솔레노이드) 조작방식 : 차단 - 스프링, 투입 - 솔레노이드
2. 압축공기 조작방식 : 차단 - 공기, 투입 - 스프링
3. 유압 조작방식 : 차단 - 유압, 투입 - 유압
4. 전동스프링 조작방식 : 차단 - 스프링, 투입 - 스프링





1. 솔레노이드(Solenoid) 조작방식







#조작방식

차단 : 스프링

투입 : Solenoid



#장점

① 구조가 간단하다.

② 소음이 작다.



#단점

① 조작전류가 크다.

② 큰 조작력이 필요한 경우 사용이 곤란하다.



#적용대상

소용량 OCB

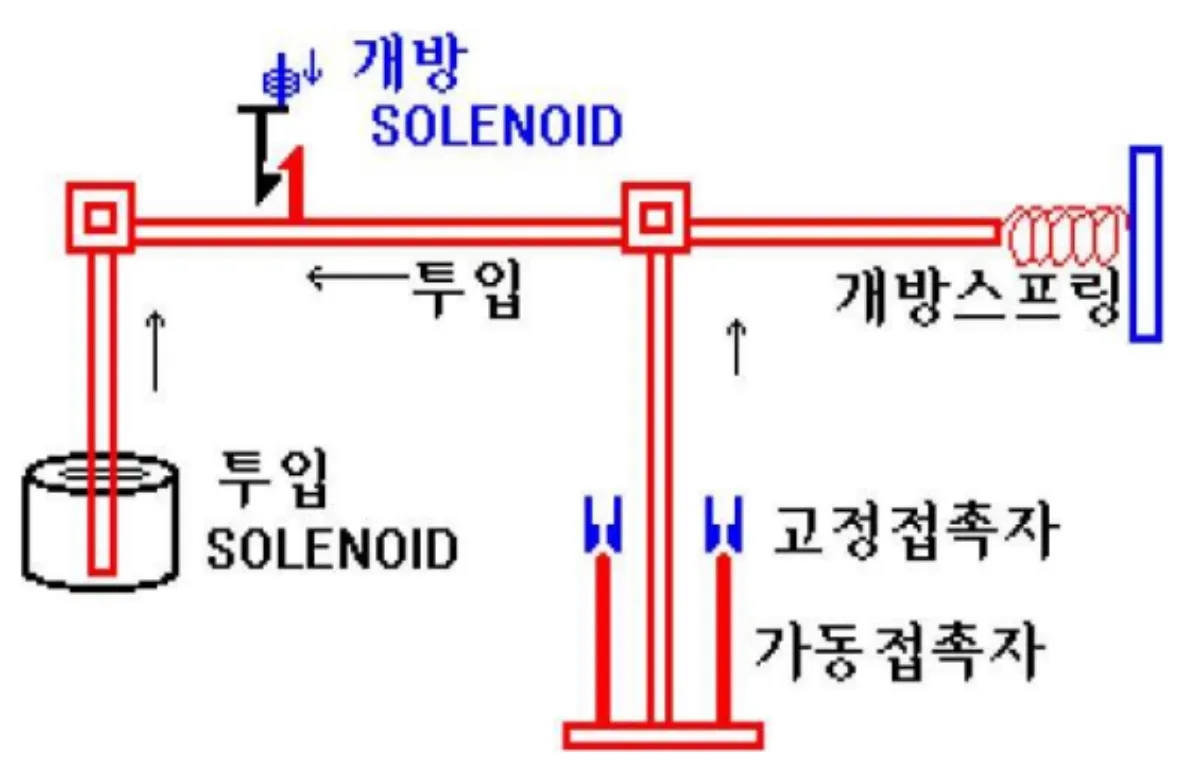

솔레노이드 조작방식





2. 압축공기 조작방식



#조작방식

차단 : 공기

투입 : 스프링



#장점

① 구조가 간단하다.

② 가격이 저렴하다.

③ 매질 사용이 유리하다.



#단점

① 소음이 크다.

② 조작력 증대에 따라 조작기 규모가 커진다.



#적용대상

GCB, 대용량 OCB

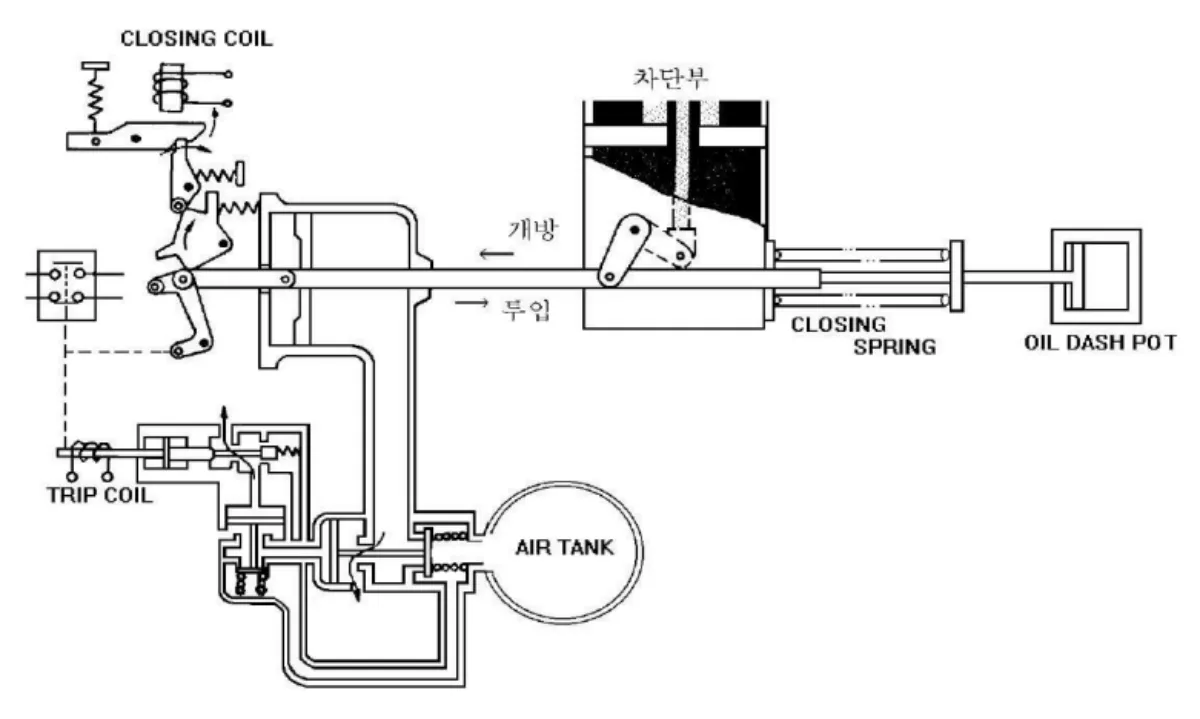

압축공기 조작방식





3. 유압 조작방식







#조작방식

차단 : 유압

투입 : 유압



#장점

① 소음이 작다.

② 소형으로 큰 조작력이 가능하다.

③ 투입속도가 빠르고 Pre-arc 시간이 짧다.



#단점

① 구조가 복잡하고 가격이 비싸다.

② 유밀문제가 있다.

③ 별도의 유입에너지 저장탱크가 필요하다.



#적용대상

GCB

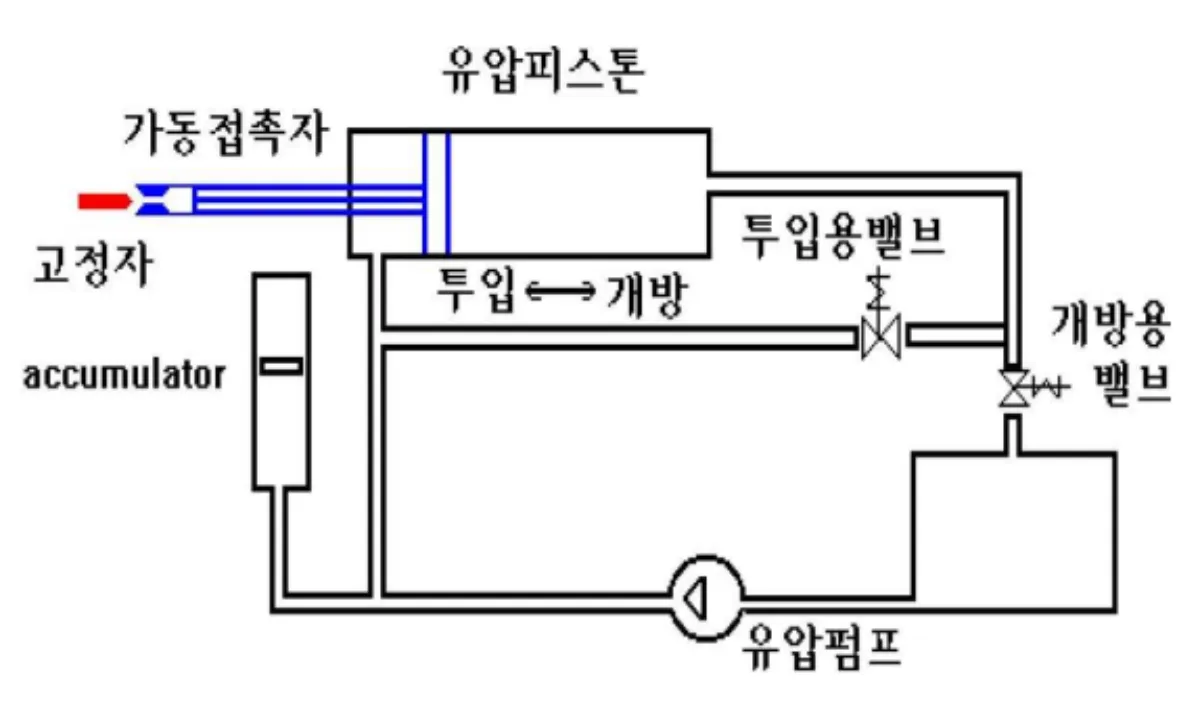

유압-조작방식





4. 전동스프링 조작방식



#조작방식

차단 : 스프링

투입 : 스프링



#장점

① 유지보수가 간단하다.

② 기밀유지가 필요 없다.



#단점

① 조작력에 제한이 있다.



#적용대상

25.8kV CB

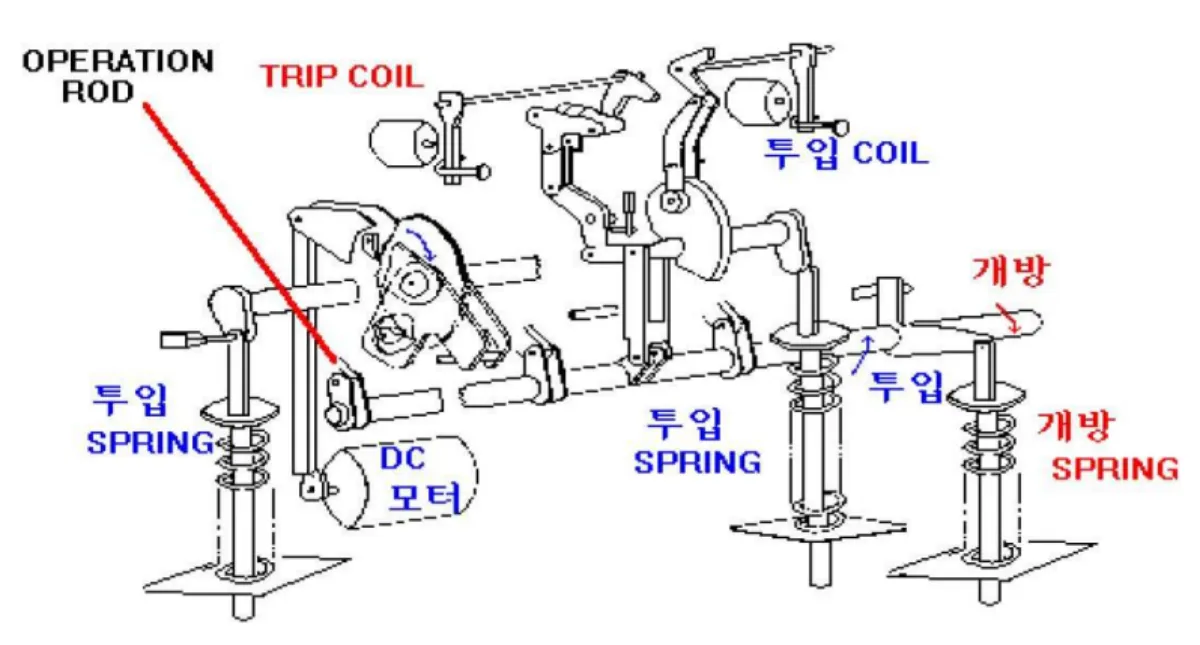

전동스프링 조작방식
