배전선로의 구간협조 장치 개요 및 동작시퀀스 | 리클로저 활용

배전선로 고장에 대비하기 위한 보호설비로는 리클로저, 선로용 퓨즈 등이 있습니다.

특히, 리클로저(R/C)의 동작시간을 변경시켜 활용하는 구간협조 장치도 있습니다.

배전선로 정전 방지 설비로써 구간협조 장치의 개요 및 동작시퀀스를 살펴보겠습니다.



핵심요약입니다.

1. 리클로저(R/C, Recloser) 2대 이상일 때 활용
2. 후비 R/C의 순시동작시간을 길게 변경
3. R/C의 순시동작 시간을 지연(6 cycle)시켜 협조





1. 구간협조 장치 개요







#개요

구간협조 장치는 선로에 부설된 R/C(리클로저)가 2대 이상일 때 사용가능합니다.

후비 R/C의 순시동작시간을 길게 변경해 주어 건전구간의 불필요한 정전을 방지해 주는 장치를 말합니다.



#사용 방법

① 고장 시 후비 R/C의 순시곡선을 동작시간이 긴 다른 곡선으로 바꾸는 방법

② 순시동작 시간을 지연(6 cycle)시켜 협조가 가능하게 하는 방법





2. 동작시퀀스



A3구간에 고장이 발생하였을 경우를 가정한 동작시퀀스입니다.

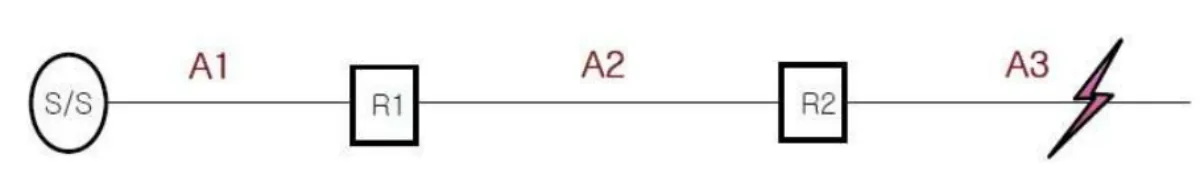

배전선로 A3 고장



#협조

① R2 순시동작시간 < R1 순시동작시간 ≪ R2 지연동작시간 < R1 지연동작시간

② R1 R/C 시퀀스 2F2D, R2 R/C 시퀀스 2F1D



#R1에 구간협조 장치를 장착하지 않은 경우

A2 구간에 2회 순간정전이 발생합니다.

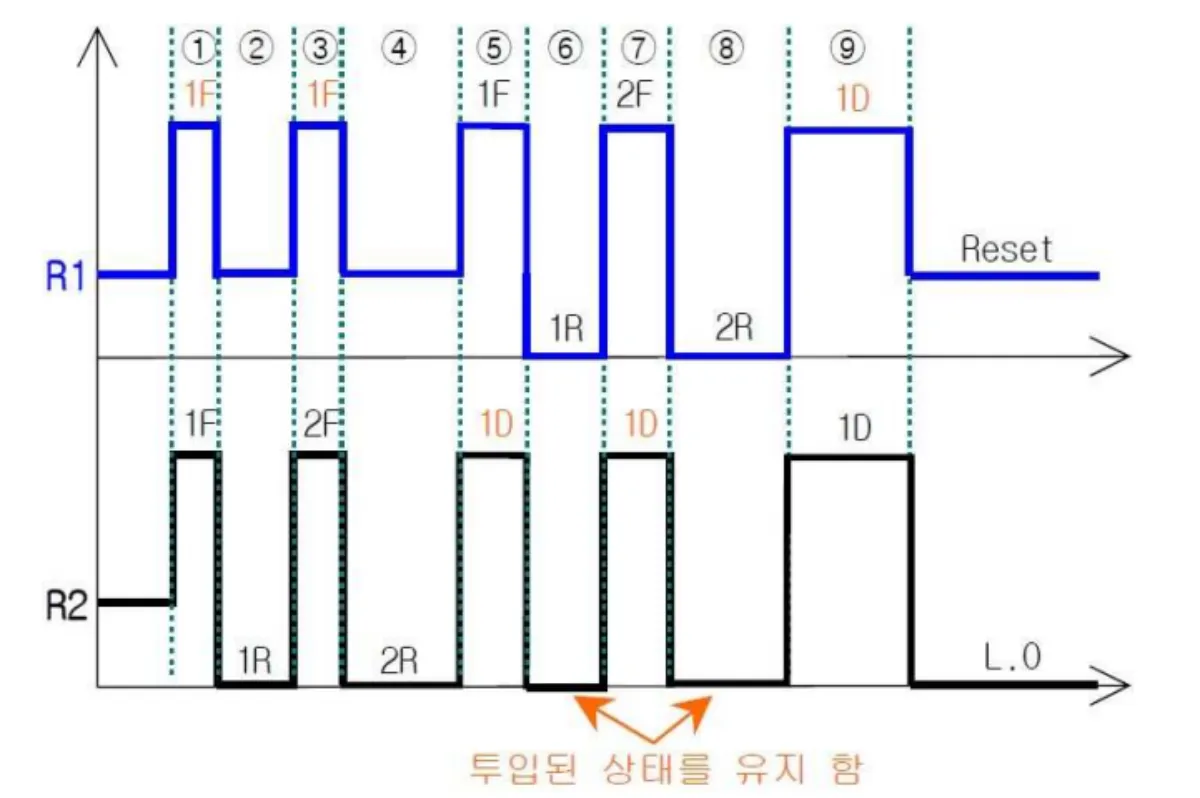

R1 구간협조 장치 미장착



동작순서는 다음과 같습니다.

① R2, 1회 순시동작

②R1, 1회 재폐로

③ R2, 2회 순시동작

④ R2, 2회 재폐로

⑤ R1, 1회 순시동작

⑥ R1, 1회 재폐로

⑦ R1, 2회 순시동작

⑧ R1, 2회 재폐로

⑨ R2, 지연동작(Lock-out, 고장구간 분리)



#R1에 구간협조 장치를 장착했을 경우

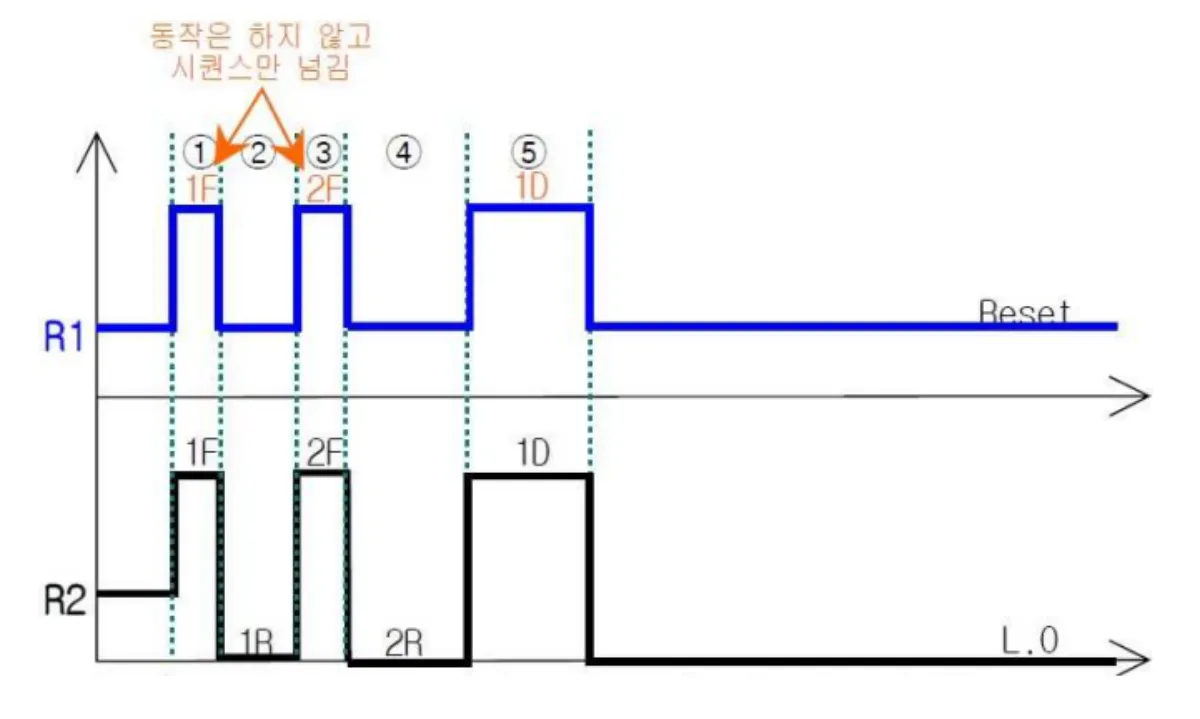

R1 구간협조 장치 장착



동작순서는 다음과 같습니다.

① R2 - 1회 순시동작, R1 - 1회 동작간주 다음 시퀀스로 이동

② R2, 1회 재폐로

③ R2 - 2회 순시동작, R1 - 동작간주 다음 시퀀스로 이동

④ R2, 2회 재폐로

⑤ R2, 지연동작(Lock-out, 고장구간 분리)
