리클로저(R/C) 순시와 지연의 장점 및 단점 | 선로용 Fuse와 협조

배전선로 보호설비에는 리클로저(R/C), 컷아웃스위치(COS), Line Fuse 등이 있습니다.

리클로저는 단시간내에 일시적인 고장을 차단하는 기능을 가지고 있습니다.

리클로저를 순시와 지연으로 사용하는 이유와 장점 및 단점에 대해서 살펴보도록 하겠습니다.



핵심요약입니다.

1. 리클로저(R/C) : 보호계전기와 차단기의 기능 보유
2. 순시와 지연의 장점 : 선로용 Fuse와 협조
3. 순시와 지연의 단점 : 돌입전류에 취약(순시)





1. R/C의 순시와 지연



리클로저(Recloser, R/C)는 보호계전기와 차단기의 기능을 갖춘 배전선로 보호설비입니다.

주요 기능으로는 사고검출 및 자동차단, 재폐로 동작이 있습니다.





1-1. 순시와 지연

R/C는 상, 지락고장 각각에 대해 2가지의 T-C 특성을 순차적으로 사용합니다.



• 순시(Fast) : 동작시간이 짧은 것
• 지연(Delay) : 동작시간이 긴 것



순시동작이 지연동작보다 먼저 동작하게 됩니다.





2. 순시와 지연의 장점 및 단점







리클로저(R/C) 순시와 지연의 장점 및 단점에 대해 알아보도록 하겠습니다.



2-1. 장점

① 고장이 발생하면 순시동작으로 고장을 제거, 지연동작만 사용하는 경우보다 짧은시간 동안 고장전류가 흐릅니다.

② 순시동작 후에는 재폐로 시간을 짧게 정정할 수 있어 정전시간을 줄일 수 있습니다.

동작시간이 짧으면 변전소 D/L 보호계전기가 복귀하는데 필요한 시간도 짧기 때문입니다.

③ 선로용 Fuse와 협조가 필요합니다.



만약 R/C에 지연동작만 있다면 첫 번째 고장에서 Fuse가 용단되므로 순간고장이 발생해도 Fuse를 교환해야 하고 Fuse 전위측은 일시정전이 됩니다.





2-2. 단점

① 순시동작이 돌입전류에 취약합니다.

② R/C의 순시동작과 고객 계전기와의 보호협조가 잘 이루어지지 않습니다.

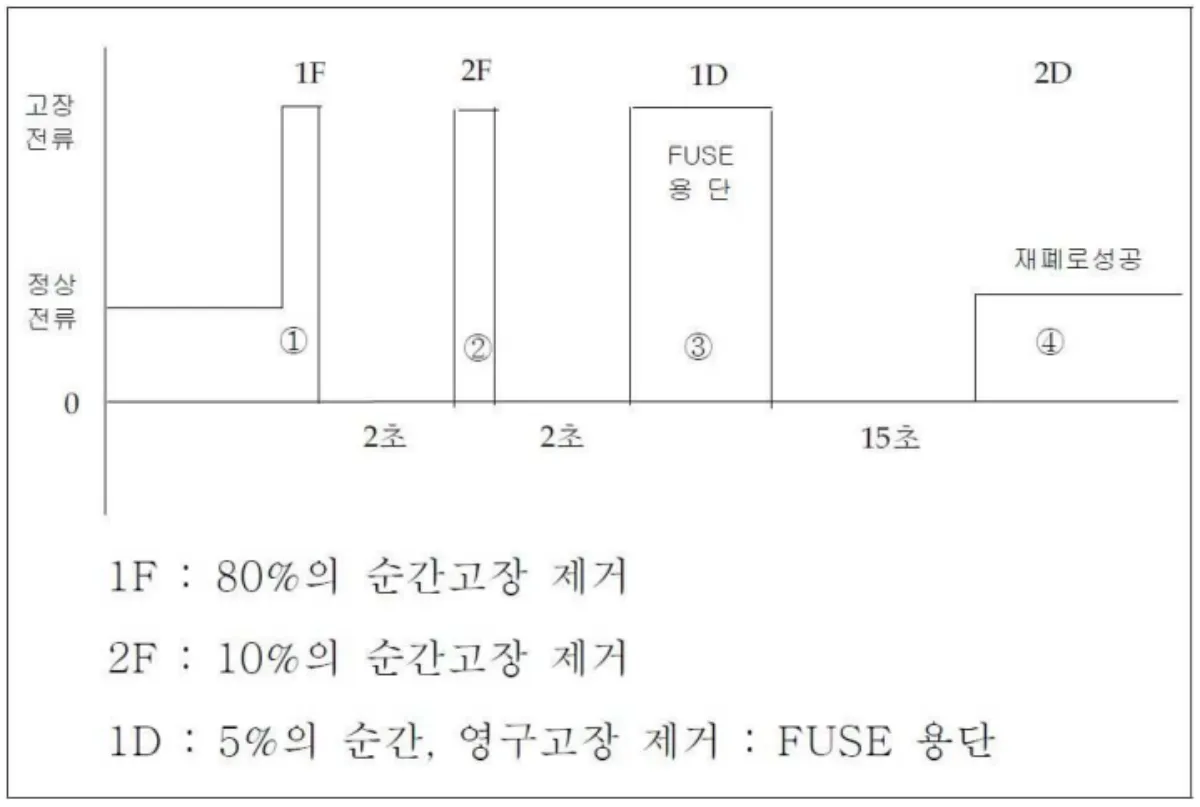

2-3. 재폐로 횟수와 고장제거율

리클로저는 기본적으로 4회 반복차단, 3회 재폐로가 가능합니다.



리클로저의 동작시퀀스와 고장제거율



Sequence	고장제거율
2F2D	1F	2F	1D
	순간, 80%	순간, 10%	순간 및 영구, 5%



1D에서 Fuse 용단이 발생합니다.
