변전설비 접지 목적 및 GIS 외함접지 방법 | 주모선은 다점접지

한국전력에서 운영하는 전력설비, 특히 변전설비에서는 다양한 목적으로 접지를 시행 합니다.

설비운영에서의 접지는 기기 및 인체 보호, 계통 안정유지 등의 기능을 수행합니다.

변전설비에서의 접지 목적 및 GIS 설비에서의 외함접지 방법에 대해 살펴보겠습니다.



핵심요약입니다.

1. 접지 목적 : 기기 및 인체 보호, 계통 안정유지
2. 외함접지 ① : GIS 주모선 외함은 다점접지
3. 외함접지 ② : 3상 분리형, 상간 단락바(Bar) 설치





1. 변전설비 접지 목적



변전설비에서 접지를 시행하는 목적은 크게 3가지가 있습니다.



변전소 기기접지



#인체 보호

지락 및 뇌격전류의 침입에 따른 기기(변압기, 차단기, GIS, CT, PT 등)의 외함, 철구 및 대지의 전위상승으로 인한 인체 보호



#기기 보호

계통이상전압 발생 억제 및 이상전압 발생 시 변전소 기기 보호



#계통 안정유지

보호계전기의 고속동작으로 계통고장 시 고장구간의 분리로 계통 안정유지





2. GIS 외함접지 방법







765kV, 345kV, 154kV 변전소의 주설비는 GIS(Gas Insulated Switchgear)입니다.

GIS 외함접지 방법은 4가지로 설명할 수 있습니다.

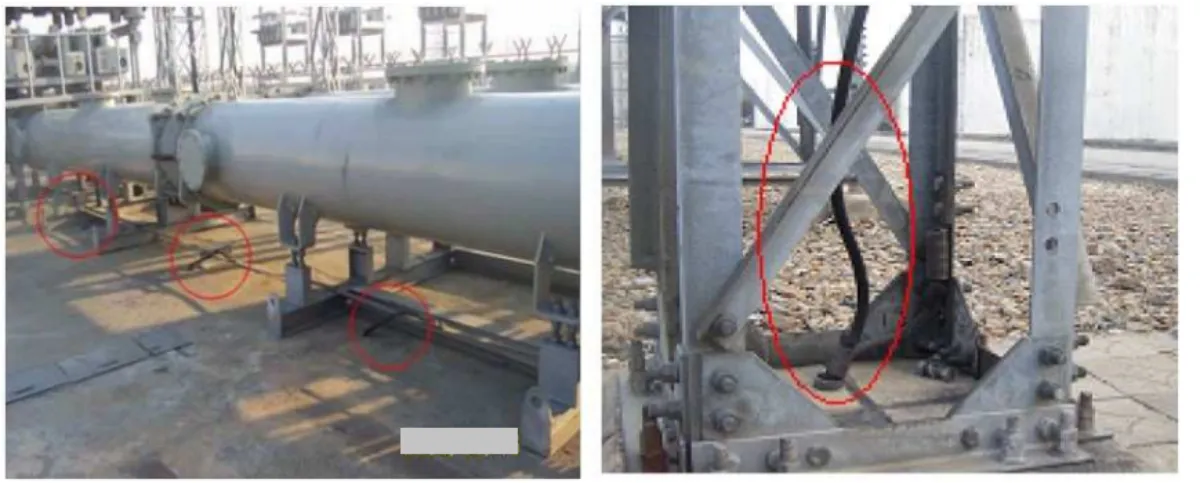

① GIS의 주모선 외함은 다점접지를 하며 3상 분리형의 경우는 상간 단락바(Bar)를 설치하여 대지유입전류를 저감 하여야 합니다.



② GIS 주모선을 제외한 부분은 유도전류가 최소화되도록 다점 또는 1점 접지로 시행합니다.



③ 배관류는 순환전류 또는 고장전류의 통로가 되지 않도록 하여야 하며 불가피하게 통로가 될 경우에는 통과전류에 의해 이상이 발생되지 않아야 합니다.



④ 접지망과 연결된 접지선을 기기와 접속하기 위한 적정규격의 접지단자를 GIS 각 부위와 철구조물 등에 부착하여야 합니다.
