애자장치의 4가지 구비요건 및 송전선로용 애자의 종류

전력선을 철탑에 연결시켜 주는 역할을 하는 것을 애자라 합니다.

전기절연을 위해 애자가 갖추어야 할 조건은 4가지가 있습니다.

애자장치의 구비요건 및 송전선로용 애자의 종류에 대해서 살펴보도록 하겠습니다.



핵심요약입니다.

1. 애자 : 전선을 전기적으로 절연하여 철탑에 연결
2. 애자의 조건 : 정상 및 이상전압에 대해 절연내력을 갖출 것
3. 송전용 애자 종류 : 자기애자, 유리애자, 폴리머애자





1. 애자장치







발전소에서 생산된 전기는 송전선로를 통해 변전소로 이동합니다.

송전선로는 애자장치를 이용하여 철탑에 연결되어 있습니다.

애자는 다음과 같은 역할을 합니다.



• 전선을 전기적으로 절연시켜 지지물(철탑)에 연결



전기를 절연시켜 주는 애자의 구비요건은 4가지가 있습니다.



① 선로의 정상전압 및 이상전압(지락고장, 선로개폐 등)에 대해 충분한 절연내력을 갖출 것

② 전선의 무게, 바람, 눈 등에 의한 외력에 견딜 수 있도록 기계적 강도를 유지할 것

③ 비, 눈, 안개 등에 대해 필요한 전기적 표면저항을 갖추며 누설전류가 미세하게 흐를 것

④ 장기간 자연환경에 노출되어 있어도 전기적, 기계적 특성의 열화가 없을 것

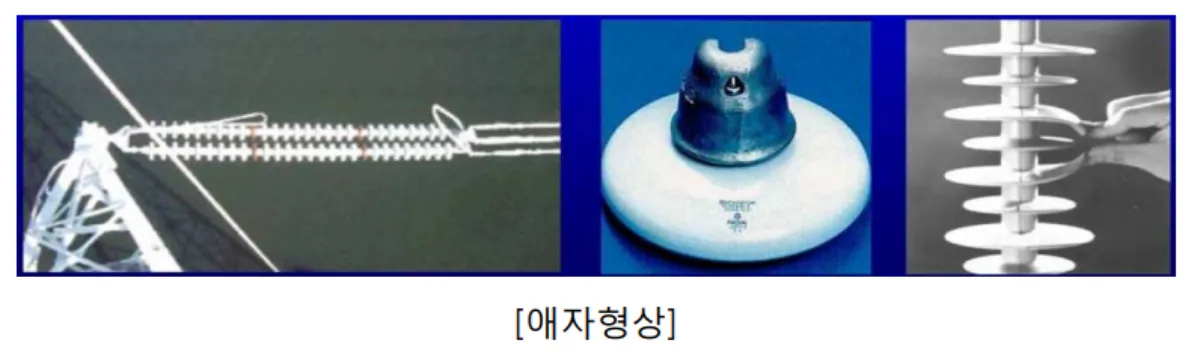

애자장치의 형상





2. 송전선로용 애자의 종류



송전선로용 애자는 크게 3가지로 구분할 수 있습니다.



• 자기애자
• 유리애자
• 폴리머애자(합성수지애자)

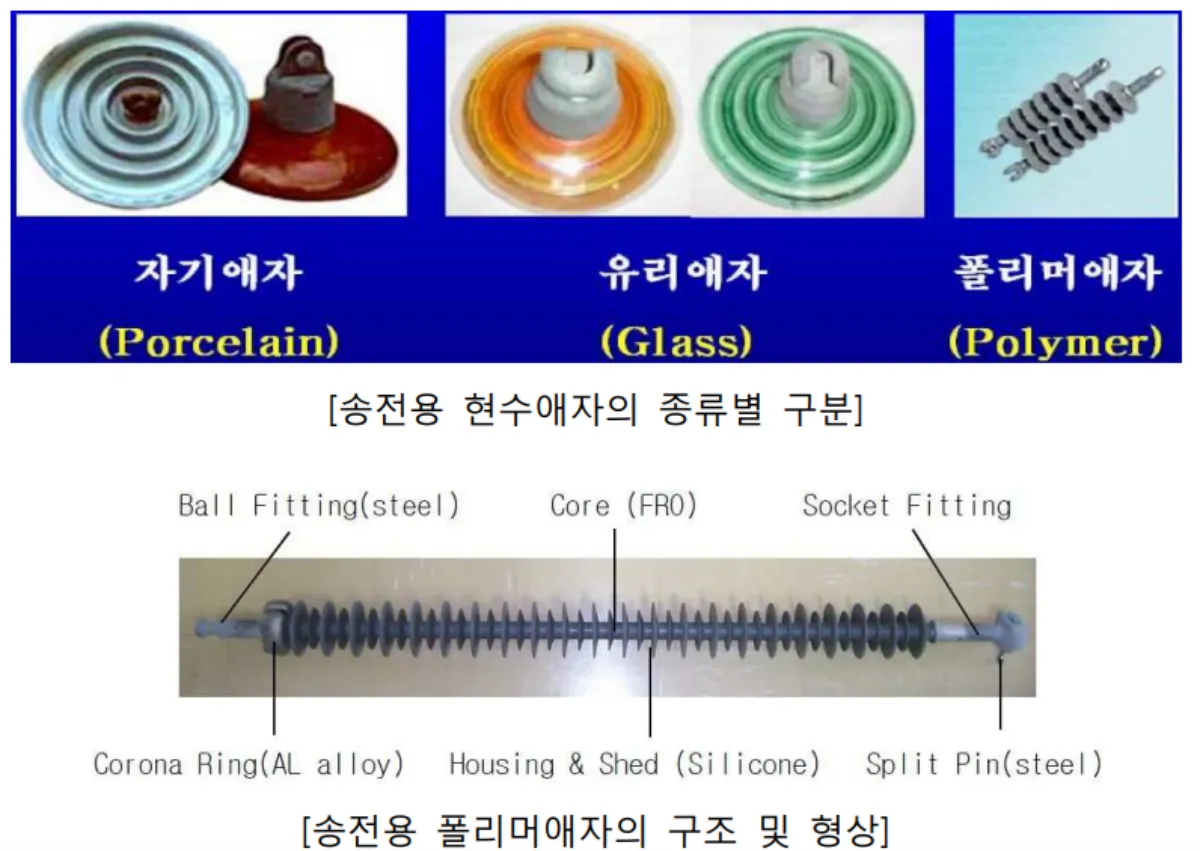

송전용 현수애자 및 폴리머애자 구조
