배전선로 보호설비 리클로저(R/C)의 동작시퀀스 | 일시 및 순간고장

배전선로용 보호설비에는 리클로저(R/C), 자동고장구분개폐기(ASS), 선로용 퓨즈 등이 있습니다.

R/C는 단락, 지락 등의 고장이 발생하면 단시간 내에 차단하여 설비를 보호합니다.

일시 및 순간고장 발생 시 리클로저의 동작시퀀스를 알아보도록 하겠습니다.





1. 일시고장



시퀀스 정정은 "2F2D"입니다.



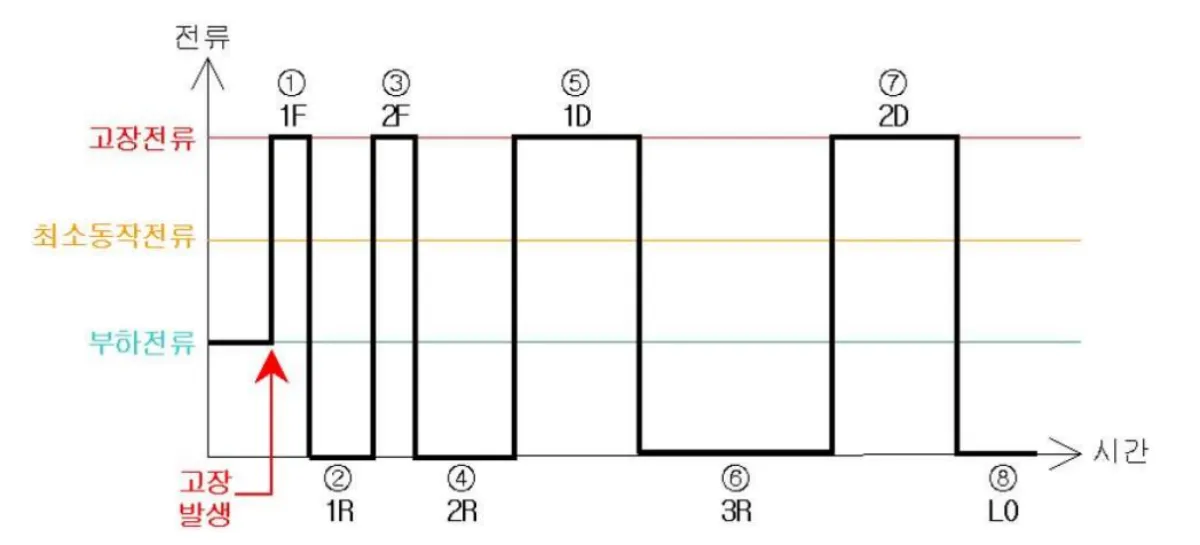

R/C의 일시고장 동작시퀀스



#동작순서

① 고장이 발생되면 R/C는 첫 번째 개방(순시) 동작을 합니다.

② 첫 번째 재폐로 시간 경과 후 R/C는 자동으로 투입됩니다.

③ 고장이 제거되지 않았으므로 두 번째 개방(순시) 동작을 합니다.

④ 두 번째 재폐로 시간 경과 후 다시 자동으로 투입됩니다.

⑤ 고장이 제거되지 않았으므로 세 번째 개방(지연) 동작을 합니다.

⑥ 세 번째 재폐로 시간 경과 후 다시 자동으로 투입됩니다.

⑦ 고장이 제거되지 않았으므로 네 번째 개방(지연) 동작 후

⑧ R/C는 영구개방(Lock-Out) 됩니다.





2. 순간고장







시퀀스 정정은 "2F2D"입니다.

그리고 R/C 3회 동작 후 고장 제거된 경우입니다.

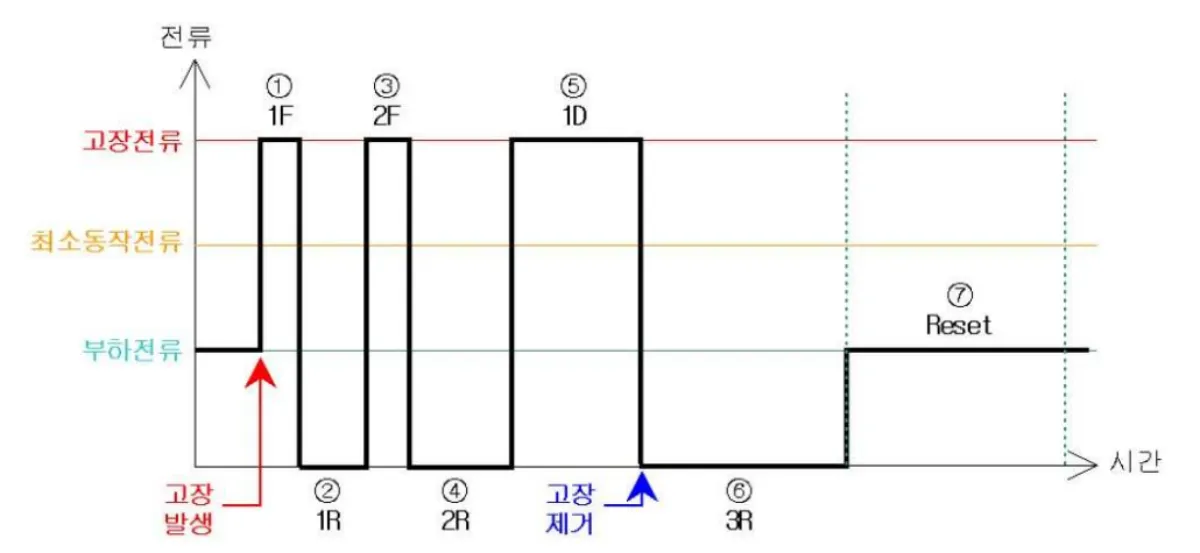

R/C의 순간고장 동작시퀀스



#동작순서

① 고장이 발생되면 R/C는 첫 번째 개방(순시) 동작을 합니다.

② 첫 번째 재폐로 시간 경과 후 R/C는 자동으로 투입됩니다.

③ 고장이 제거되지 않아 두 번째 개방(순시) 동작을 합니다.

④ 두 번째 재폐로 시간 경과 후 다시 자동으로 투입됩니다.

⑤ 고장이 제거되지 않아 세 번째 개방(지연) 동작을 합니다.

⑥ 세 번째 재폐로 시간 경과 후 다시 자동으로 투입됩니다.

⑦ 고장이 제거되었으므로 R/C는 투입된 상태를 유지하며, 복귀시간(Reset Time) 경과 후 복귀(Reset)되어 다음 고장에 대비합니다.
