NGR 보호특성 및 보호계전기의 AC, DC 시퀀스(Sequence)

중성점 접지리액터(NGR)는 변압기 2차 측에서 고장전류를 제한하는 역할을 합니다.

NGR이 정상 또는 단선상태에서 고장발생 시 보호특성에 대해 살펴보겠습니다.

또한, NGR 보호계전기의 AC 및 DC 시퀀스(Sequence)도 알아보기로 하겠습니다.



핵심요약입니다.

1. NGR 정상, PT전원 상실 : 59GA - 동작, 59GT - 부동작
2. NGR 정상, 지락고장 : 59GA - 부동작, 59GT - 부동작
3. NGR 단선, 지락고장 : 59GA - 동작/부동작, 59GT - 동작





1. NGR 보호특성



NGR은 중성점 접지리액터라고 부르며, Neutral Grounding Reactor로 표현합니다.

NGR이 정상 또는 단선상태에서의 사례별 보호특성을 살펴보겠습니다.

우선 계전기 정정 내역입니다.



• 59GA : 10V
• 59GT(한시) : 70V
• 59GT(순시) : 120V



NGR	변압기 2차	59GA	59GT	최대영상전압
정상	무고장	부동작	부동작	약 5.7V(최대불평형전압)
정상	PT전원(1상, 2상) 상실	동작	부동작	66V(63.5V±4%)
정상	지락고장	부동작①	부동작①	113V(109V±4%)
단선	무고장	동작/부동작②	부동작	약 24V(최대불평형전압)
단선	지락고장	동작/부동작③	동작④	최대 190V



① D/L OCGR 또는 변압기 51SN 동작(1초 이내)으로 고장제거

② 불평형률 15% 이상시 동작, 이하시 부동작

③ 지락저항 50Ω 이하시 부동작(59GT 순시요소로 고장제거)

④ 순시요소 : 지락저항 50Ω 이하시 동작(PU배수 1.46 이상) → 순시 Trip

한시요소 : 지락저항 50Ω 이상시 동작(순시요소 부동작 영역) → 한시 Trip





2. NGR 보호계전기 시퀀스

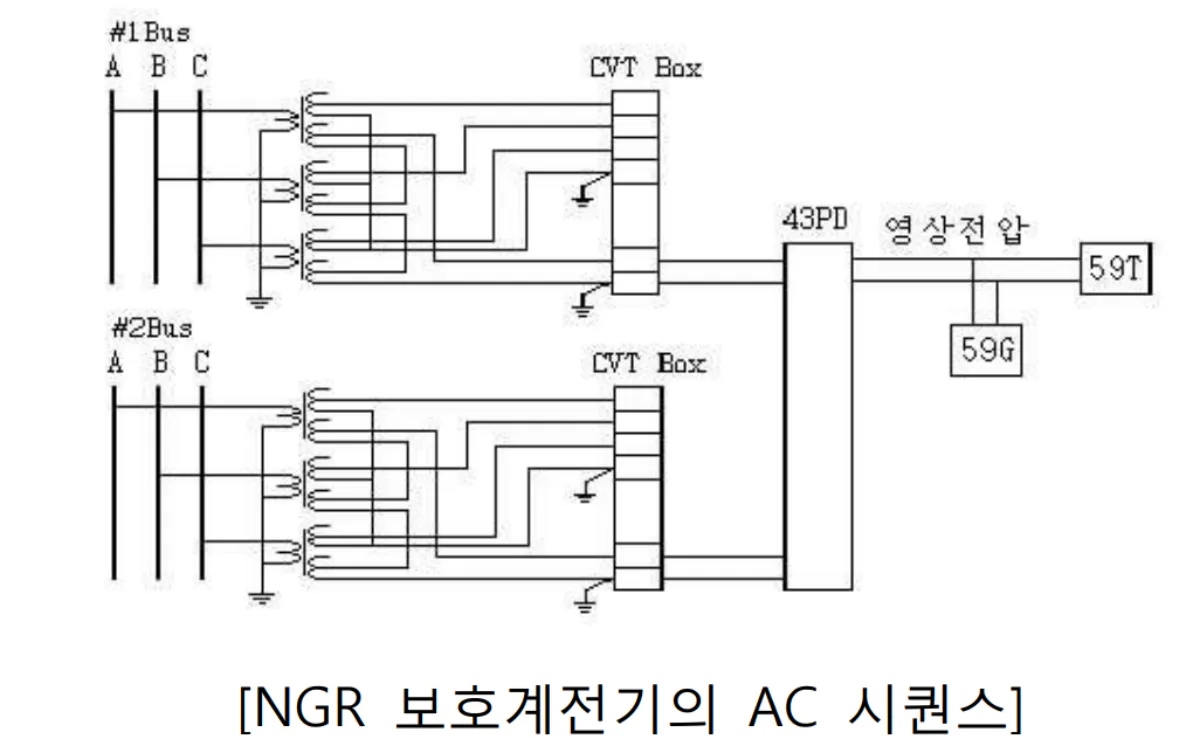

#AC Sequence

영상전압을 얻기 위해 모선 PT의 3차 권선을 Open $\Delta$로 결선하는 경우

① PT 2차 회로는 #1,2 모선전압 절체용 43PD 스위치를 거쳐 계전기에 입력

② PT 2차 회로는 배전반 첫 단자에서 반드시 1곳만 접지



22.9kV 모선 PT에 3차 권선이 없거나 다른 용도로 사용하여 Open $\Delta$ 결선이 불가능할 경우

① 보조 PT를 사용하여 영상전압을 얻을 수 있음

② 영상전압은 #1,2 모선전압 절체용 43PD Switch를 거쳐 계전기에 입력

③ 보조 PT 1차 측 N상과 2차 측은 반드시 접지, 보조 PT를 사용하므로 증가하는 부담을 충분히 검토



NGR 보호Ry AC 시퀀스

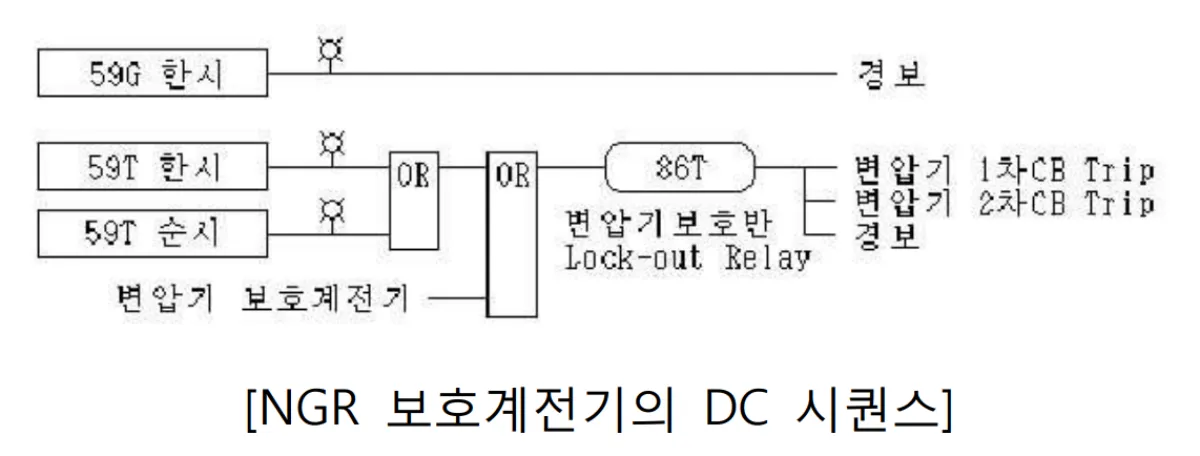

#DC Sequence

① 59GA가 동작하면 경보가 울리고 고장표시기가 동작

② 59GT가 동작하면 변압기 보호반의 Lock-out Relay(86)을 동작

③ 변압기의 1, 2차 차단기를 Trip, 계통분리 및 경보발생, 고장표시기 동작



NGR 보호Ry DC 시퀀스
