집중감시제어반 UPS 종류와 상태 확인 방법 완벽 가이드

변전소 정전이라는 비상 상황에서 제어 설비의 생명줄 역할을 하는 집중감시제어반 UPS는 평상시 철저한 점검이 무엇보다 중요합니다. 각 기종별로 상이한 전압 확인 방법과 필수 LED 점검 포인트를 실무적인 관점에서 상세히 정리해 드립니다.

핵심 요약

• 주요 용도: 변전소 정전 시 내장 축전지를 통해 약 2시간 동안 전원을 공급하여 제어 기능을 유지
• 전압 점검: 기종에 따라 '절체버튼' 또는 '표시기 선택'을 통해 입력·출력·배터리 전압을 확인
• LED 상태: 인버터 및 출력 전원 등 필수 램프의 상시 점등 여부를 확인하여 이상 유무를 판단



1. 집중감시제어반 UPS의 용도 및 중요성

변전소의 집중감시제어반(집감반) 시스템에는 무정전 전원공급장치인 UPS가 설치되어 있습니다. 이는 예기치 못한 사고로 인해 변전소 내 모든 전원(AC, DC)이 단절되는 정전 상황 발생 시, 자체 내장된 축전지를 이용하여 약 2시간 동안 전원을 계속 공급하는 역할을 합니다. 이를 통해 운영자는 비상시에도 설비를 감시하고 제어할 수 있는 최소한의 시간을 확보할 수 있습니다.

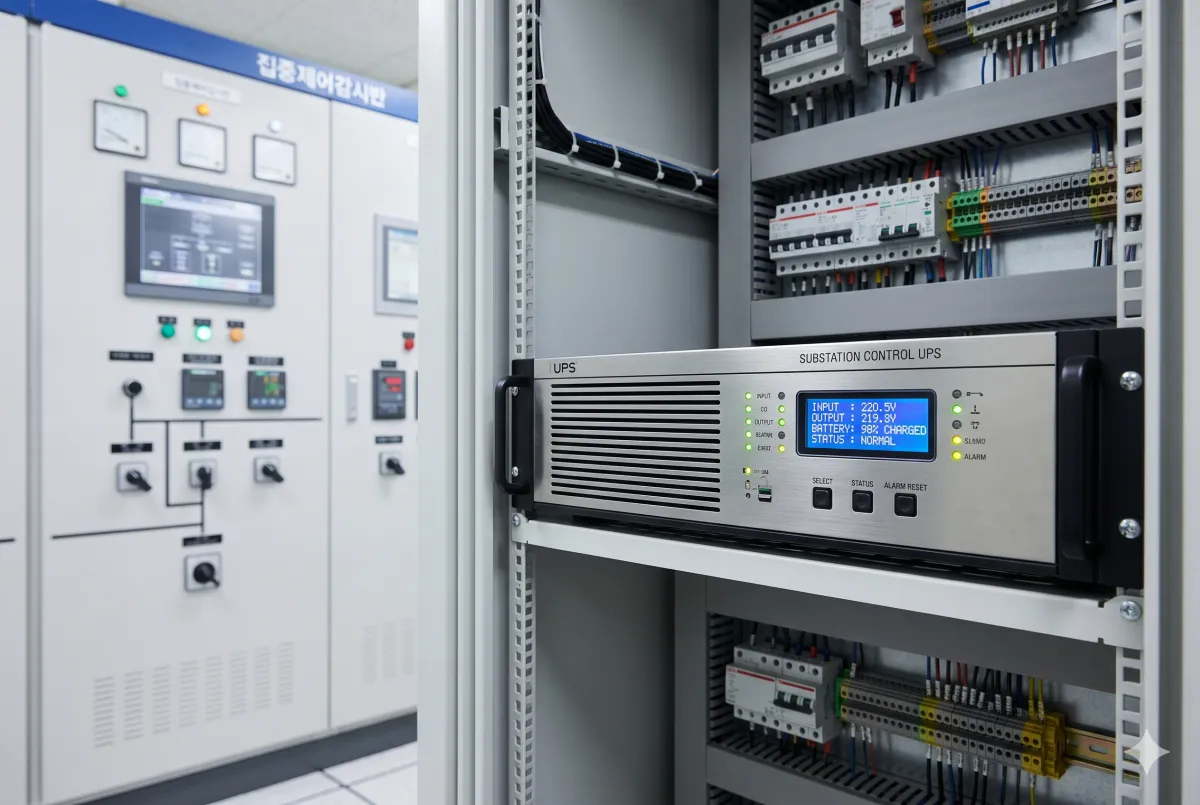

집중감시제어반과 UPS



2. 제조사별 UPS 전압 확인 방법

현장에 설치된 UPS는 납품 제조사에 따라 조작 방식이 다릅니다. 주요 기종별 전압 확인 방법은 다음과 같습니다.

가. 태진전기 및 LS산전 납품 기종

• 태진전기(BORIS-3200): 전면의 '절체버튼'을 눌러 지시계기상에 표시되는 입력, 출력, 배터리 전압을 순차적으로 확인합니다.
• LS산전(세방): 동일하게 '절체버튼'을 사용하여 디지털 LCD 화면에 표시되는 각 전압 수치를 점검합니다.

나. 유호전기 납품 기종

• 패널에 있는 '표시기 선택' 버튼을 사용하여 지시 표시기상의 입력, 출력, 배터리 전압을 확인하며, 추가로 별도 표시창의 출력 전압 수치를 대조 점검합니다.



3. LED 램프를 통한 정상 상태 판단 기준

육안 점검 시 가장 중요한 부분은 LED 점등 상태입니다. 정상 운전 시 반드시 켜져 있어야 할 항목은 다음과 같습니다.

• 입전 및 동작 확인: 태진전기 모델의 경우 입전 및 동작 LED가 상시 점등되어야 합니다.
• 출력 및 인버터 확인: 유호전기 모델은 입력전원, UPS 켜짐, 출력전원 램프를 확인하며, 광명전기 모델은 입력전원과 인버터 출력 LED가 점등되어야 정상입니다.
• 시스템 흐름 점검: LS산전 기종은 입력, 정류부, 인버터부, 출력, 바이패스 램프가 모두 상시 점등되어 시스템의 전체적인 흐름이 정상인지 확인해야 합니다.



맺음말

변전소의 심장부와 같은 집중감시제어반이 정전 시에도 제 기능을 다하기 위해서는 UPS의 완벽한 상태 유지가 필수적입니다. 오늘 살펴본 제조사별 전압 확인 방법과 LED 점검 포인트를 숙지하여, 주기적인 순시 점검 시 꼼꼼하게 확인하시길 바랍니다. 작은 점검의 실천이 대규모 정전 사고를 예방하는 가장 큰 힘이 됩니다.
