배전설비 핵심 | 전력량계의 원리와 구조, 용어 완벽 정리

오늘은 배전설비의 핵심이자 전력 거래의 기준이 되는 전력량계에 대해 알아보겠습니다. 기계식과 전자식의 차이부터 세부 구조, 전문 용어까지 실무와 이론을 한 번에 이해하실 수 있도록 핵심만 알기 쉽게 정리해 드립니다.

핵심 요약

• 동작 원리: 기계식(유도원판형)과 전자식으로 구분되며, 현재 전자식 보급이 지속적으로 확대되는 추세
• 계측 항목: 유효전력량, 무효전력량(역률 요금 부과용), 최대수요전력으로 세분화
• 정밀 등급: 보통(2.0급), 정밀(1.0급), 특별정밀(0.5급) 전력량계로 오차 허용 범위에 따라 분류



1. 전력량계 개요

전력량계는 동작 원리에 따라 크게 유도원판형(기계식)과 전자식으로 분류됩니다. 현재 우리나라에서 전력 거래용으로 사용하고 있는 전력량계의 대부분은 유도원판형입니다. 하지만 전자식은 전체 고압 고객 및 일부 저압 고객에 사용하고 있으며, 앞으로는 점차 사용이 늘어날 전망입니다.

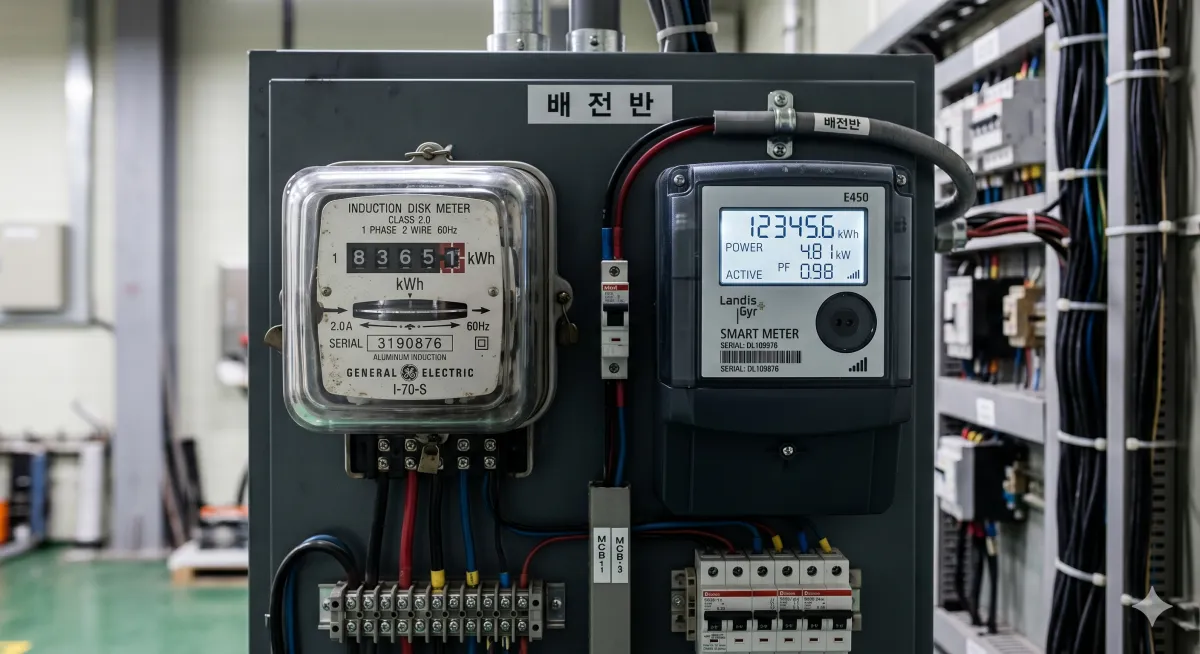

전력량계(AI 이미지)



2. 기계식 전력량계의 주요 구조

기계식 전력량계의 전면부를 살펴보면, 계량기의 특성과 상태를 알려주는 다양한 정보가 명확히 기재되어 있습니다.

• 전력사용량: 누적된 전력 사용량을 표시하는 부분입니다.
• 계량기 종류: 해당 기기의 종류(예: 보통전력량계)를 명시합니다.
• 계기의 오차 (정밀 등급): 계기의 오차 허용 범위를 나타냅니다. 1.0급은 오차 ±1.0%, 2.0급은 오차 ±2.0%를 의미합니다.
• 계기정수: 1kWh 측정 시 원판 회전 수를 나타내는 매우 중요한 지표입니다.
• 제품번호 및 제작년월: 기기의 고유 식별 번호와 만들어진 시기(예: 2000.9)를 나타냅니다.
• 단자연결편(프레샤): 내부 회로와 외부 전선을 연결해 주는 단자대 부위입니다.



3. 전력량계 용어 정의 및 분류

실무에서는 전력량계를 측정 목적과 정밀도에 따라 다양하게 분류하여 사용합니다.

3.1. 계측 항목에 따른 분류

• 유효전력량계: 유효전력 사용량을 계량하여 누적치를 표시하는 기본적인 전력량계입니다.
• 무효전력량계: 무효전력 사용량을 계량하여 누적치를 표시합니다. 주로 기간평균 역률요금 적용대상 고객에게 사용합니다.
• 최대수요전력계: 일정시간 단위의 유효전력 최대치를 계측하여 표시하는 기기입니다.

3.2. 정밀도에 따른 분류

• III형 계기: 정격전류로부터 정격전류의 1.65%까지의 전류에 대해 정밀도를 보증한 계기입니다.
• IV형 계기: 정격전류로부터 정격전류의 1.25%까지의 전류에 대해 정밀도를 보증한 계기입니다.

3.3. 정밀 등급에 따른 분류

분류	등급
보통전력량계	2.0급
정밀전력량계	1.0급
특별정밀전력량계	0.5급



마치며

지금까지 전력량계의 기본 원리와 기계식 전력량계의 세부 구조, 그리고 계측 항목 및 정밀도에 따른 분류까지 전반적으로 알아보았습니다. 전력량계는 전력 거래의 핵심 요소인 만큼, 오늘 정리해 드린 용어와 등급 분류를 잘 숙지해 두신다면 현장 실무와 기술사 자격증 시험 모두에 든든한 밑거름이 될 것입니다.
