배전 개폐기 설치장소 및 기준 완벽 가이드

전력 배전계통에서 개폐기는 매우 중요한 역할을 합니다. 이번 글에서는 배전분야 개폐기의 올바른 설치장소 원칙과 지상, 지하, 고객 구내 설치 시 준수해야 할 핵심 기준들을 알기 쉽게 정리했습니다. 전력 실무자분들께 많은 도움이 되기를 바랍니다.

핵심 요약

• 기본 원칙: 개폐기는 지상 설치를 원칙으로 하며, 상황에 따라 고객 구내에 설치
• 지상/지하: 보도 설치가 원칙이며, 소화전 등에서 5m 이상 이격
• 고객 구내: 유지보수가 용이하고 침수, 화재, 유해가스 등의 위험이 없는 곳



1. 개폐기 설치장소의 기본 원칙

배전계통의 개폐기는 기본적으로 지상 설치를 원칙으로 합니다. 하지만 도심지나 특정 환경에서는 공간 확보가 어려울 수 있으므로, 고객 구내에 확보된 공간이 있을 경우 그 장소에 설치하는 것을 허용하고 있습니다.

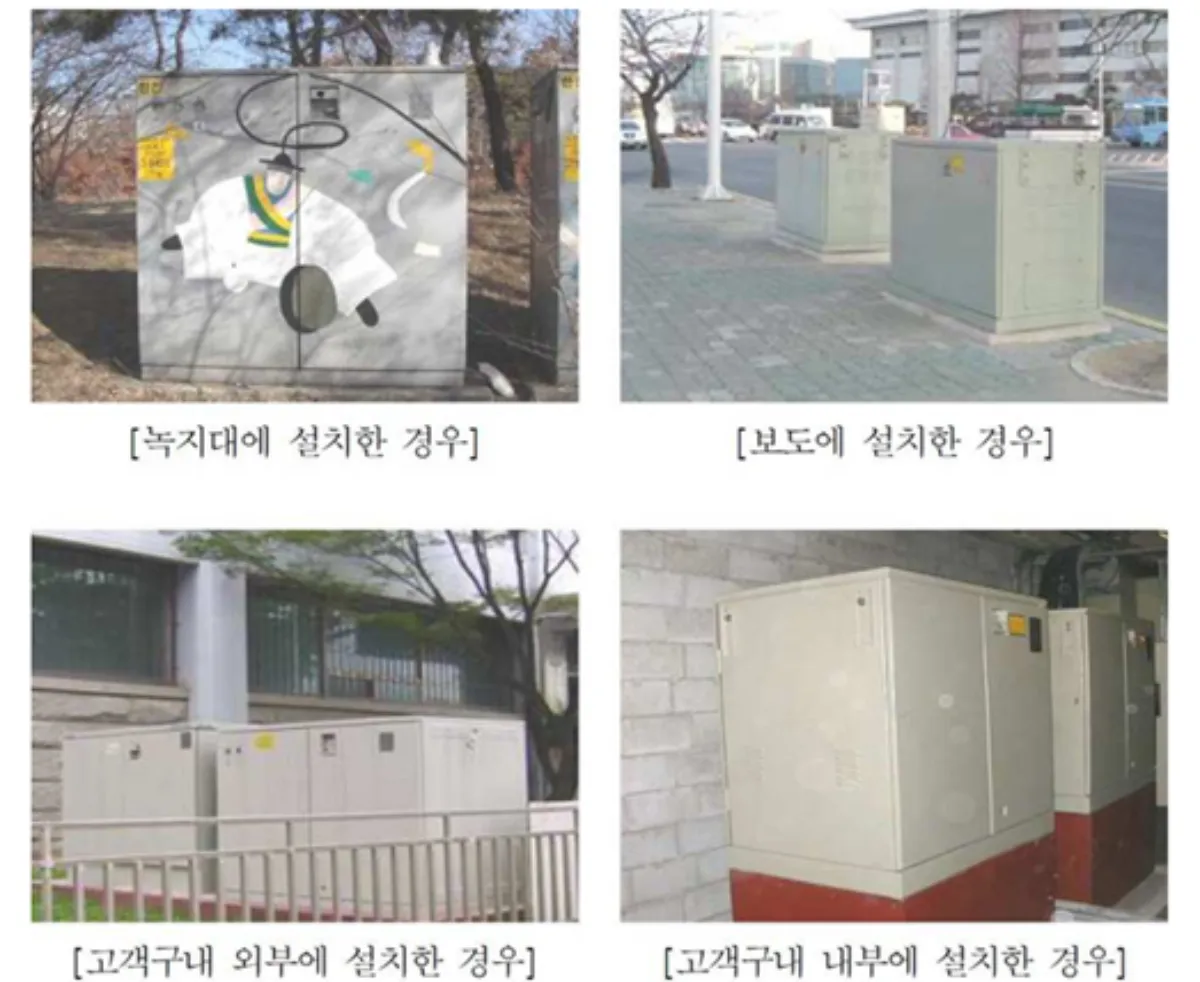

배전개폐기 설치장소



2. 지상 설치 시 준수 기준

가장 일반적인 형태인 지상 설치 시에는 보행자와 교통 흐름, 그리고 도시 미관을 종합적으로 고려해야 합니다.



• 녹지대의 경우, 기기를 설치하여도 미관을 크게 저해하지 않는 장소를 선정해야 합니다.
• 도로에 설치할 때는 보도를 원칙으로 하며, 기기의 폭이 넓은 쪽을 도로 측으로 향하게 설치합니다.
• 도로 기능에 지장이 없는 지하도 뒷벽이나 육교 등의 구조물에 접한 곳이 좋습니다.
• 안전과 직결되는 가각, 소화전, 횡단보도 등에서는 반드시 5m 이상 이격하여 설치해야 합니다.
• 안전사고 예방을 위해 버스정류장 등 상시 다수의 사람이 모이는 곳은 가급적 피하여 설치합니다.



3. 지하 설치 조건

부득이하게 지상 설치가 곤란한 경우에는 지하 설치를 고려할 수 있습니다. 이때는 지하구조물 설치가 용이하며, 주변의 타 설비에 위해를 주지 않는 장소여야만 가능합니다.



4. 고객 구내 설치 시 필수 고려사항

고객 구내에 개폐기를 설치할 때는 기기의 수명과 안정적인 유지보수를 위해 환경적 요인을 엄격하게 따져야 합니다.



• 작업 및 접근성: 케이블 시공이 용이하고, 기기 반출입 및 당사 직원의 상시 출입이 쉬운 곳이어야 합니다. 또한 유지보수에 지장이 없어야 합니다.
• 안전 및 재해 예방: 침수의 우려가 없는 장소여야 하며, 가연성 가스의 유입이 없어야 합니다. 공간은 내화성의 건축재료로 시공되어야 합니다.
• 기기 수명 및 환경 보호: 유효한 환기시설이 갖추어져 있어야 하며, 기기 수명에 악영향을 미치는 유해한 물질이 없는 곳이어야 합니다. 마지막으로 개폐기의 소음이나 진동 등이 주위에 나쁜 영향을 미칠 우려가 없는 장소를 선정해야 합니다.



지금까지 배전설비 중 개폐기의 설치 장소와 세부 기준에 대해 알아보았습니다. 개폐기 설치는 단순한 배치를 넘어 시민의 안전과 직결되며 원활한 유지보수를 위해 매우 중요합니다. 현장 실무에 적용하실 때 이 기준들을 꼼꼼히 확인하셔서 안전한 전력 공급에 기여하시길 바랍니다.
