급전자동화시스템(EMS)의 정의 및 기능 | 전력계통운영 핵심

국내 전력계통은 발전, 송변전 및 배전 등 다양한 설비로 구성되어 있습니다.

계통운영은 전력거래소 주관으로 이루어지며, 급전자동화시스템을 활용하고 있습니다.

EMS의 설비의 개요 및 시스템 기능에 대해서 살펴보도록 하겠습니다.



핵심요약입니다.

1. EMS : Energy Management System
2. 설치장소 : 전력거래소 중앙관제센터(나주), 의왕지사, 제주지사
3. 기능 : 전력계통 감시 및 제어, 자동 발전제어, 전력계통 해석





1. EMS 정의







전력계통 고장 시 신속 대응 및 고장 처리는 정전을 최소화하는 업무 중 하나입니다.

이에 앞서 계통의 상태를 감시하여 고장을 미리 예방하는 것이 더욱 중요합니다.



전력계통의 운전 상태를 실시간으로 감시 및 제어하고 발전소의 경제적 전력생산을 관리하는 설비가 필요합니다.

이와 같은 설비를 EMS(Energy Management System)라고 합니다.

즉, EMS란 전력거래소에서 운영하는 급전자동화시스템을 뜻하는 용어입니다.



참고로 EMS설비는 전력거래소 중앙관제센터(나주), 의왕지사, 제주지사에서 운영 중에 있습니다.





2. EMS 기능



#시스템 구성

① 발전소 및 변전소로부터 계통운영에 필요한 정보를 전용 통신망을 통해 취득

② 주 및 후비설비로 이중화

③ 중요 데이터는 컴퓨터 기반 차트 레코더에 그래프로 표시

④ 기상정보 별도 표시 및 송전선로 고장 분석을 위해 낙뢰 감시 설비 설치

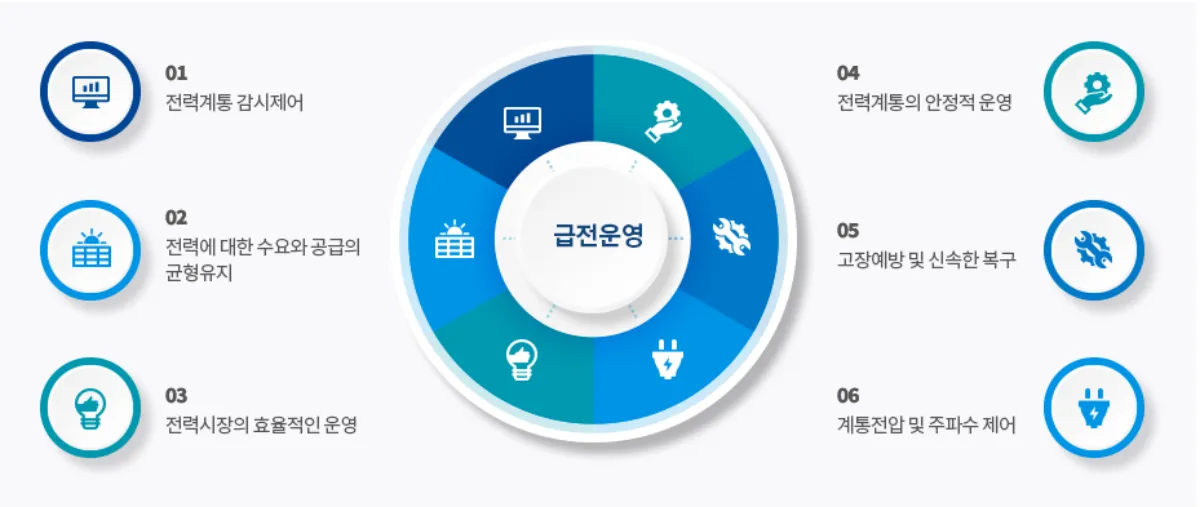

#주요 기능

이미지 출처 : 전력거래소



① 전력계통 감시제어

② 전력시장의 효율적 운영 : 발전설비 자동제어

③ 전력계통 안정적 운영 : 고장계산, 전력조류계산 등 전력계통 해석
