변전설비의 AC 및 DC 제어전원장치 역할 | 전원종류별 사용설비

한국전력에서 운영 중인 변전설비를 구동하려면 제어장치가 반드시 필요합니다.

제어장치를 동작시키려면 AC(교류, 충전) 및 DC(직류, 전원공급) 전원 등이 있어야 합니다.

변전설비에서의 제어전원장치의 역할 및 전원종류별 사용설비에 대해 살펴보겠습니다.



핵심요약입니다.

1. 제어장치 : 기기조작, 전압 및 전류 등 계측
2. AC 사용설비 : GIS, 변압기 OLTC 및 냉각장치 등
3. DC 사용설비 : 기기조작 및 제어전원, SCADA 제어 등





변전설비 제어전원장치







제어장치는 변전소 운전에 필수적인 요소 중 하나입니다.

제어장치의 역할 및 구성은 다음과 같습니다.



#제어장치 역할

① 기기조작, 전압, 전류, 전력의 계측을 수행합니다.

② 고장 시 고장 부분을 회로에서 분리하도록 하는 신호를 송출합니다.



#제어장치 구성

① DC 전원장치

② 축전장치(Battery)

③ 충전장치(AC) 및 제어전원 보호기기

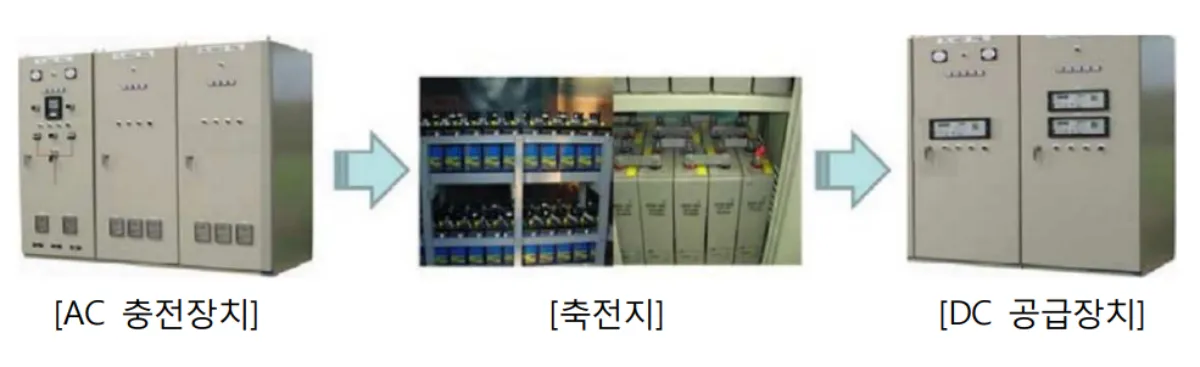

제어장치의 구성



AC 및 DC의 전원종류별 공급원 및 사용설비는 다음과 같습니다.





1. AC

전원정류		공급원	사용설비
AC	380V(3상)	S.Tr	GIS, GCB Air Compressor GIS Oil Pump Motor 주변압기 OLTC 및 Oil Filter 주변압기 냉각장치 주변압기 Oil 순환 Pump 옥내변전소 Overhead Door 옥내 및 옥외 배수 Pump 충전기
	220V(단상)	S.Tr	변전소 전열 및 전등 각종 설비의 Heater 기기조명 및 외부 보안등





2. DC

전원종류		공급원	사용설비
DC	125V	충전기 축전지	기기조작 및 제어전원 PNL 감시
	48V	RTU측 Converter	유인 및 무인변전소 설비 감시 축소형 PNL 감시
	24V	RTU측 Converter	유인 및 무인변전소 SCADA 제어 축소형 PNL Digital Meter
