발송배전 및 건축전기 기술사 문제 풀이 | 연선의 연입률

전기전공자가 도전할 수 있는 기술사로는 발송배전과 건축전기가 있습니다.

자격을 취득하기 위한 시험 문제 중에 연선의 연입률을 풀이해 보겠습니다.





1. 연선의 연입률







#문제

연선의 연입률(Pitch Ratio)을 설명하시오.



#풀이

1. 연선의 구성

가. 단선을 여러 가닥 꼬아서 만든 전선, 이때의 단선을 소선이라 부름

나. 1선의 소선이 연선의 중심축의 주위를 Pitch circle에 따라서 나가는 길이를 $l$, $l$을 1층의 Pitch라 함



2. 연입률의 정의

길이가 $l$인 Pitch 사이에 연입된 소신의 길이를 $l_{o}$라 하면

연선의 연입률 $K=\frac{l_{o}-l}{l} \times 100$[%]

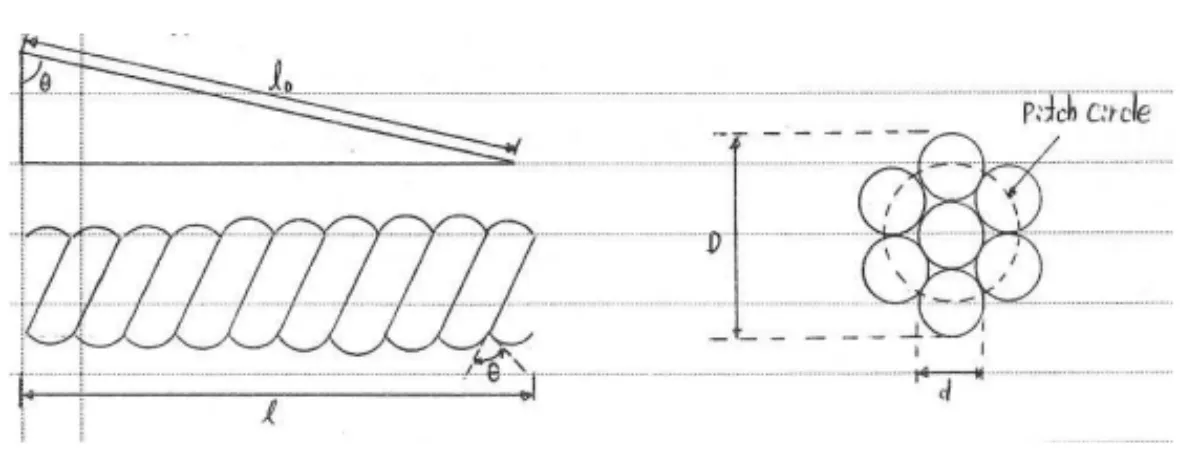

연선의 연입률



3. 연입률이 연선의 특성에 미치는 영향

가. 소선이 꼬아지므로 소선의 길이가 $l$에서 $l_{o}$로 증가

단위 길이당 전선의 재료 증가 및 전기저항 상승하여 열발산이 어려워짐



나. 연입률이 적으면, 소요단면적을 얻기 위해 많은 소선 필요

소선간의 밀착력 감소로 연선의 가요성이 나빠짐
