기술사 문제 중에서 CT의 Knee Point Voltage에 대해 풀이해 보겠습니다.





CT의 Knee Point Voltage

CT의 Knee Point Voltage의 정의 및 CT 설계 시 고려사항은 다음과 같습니다.





1. 정의

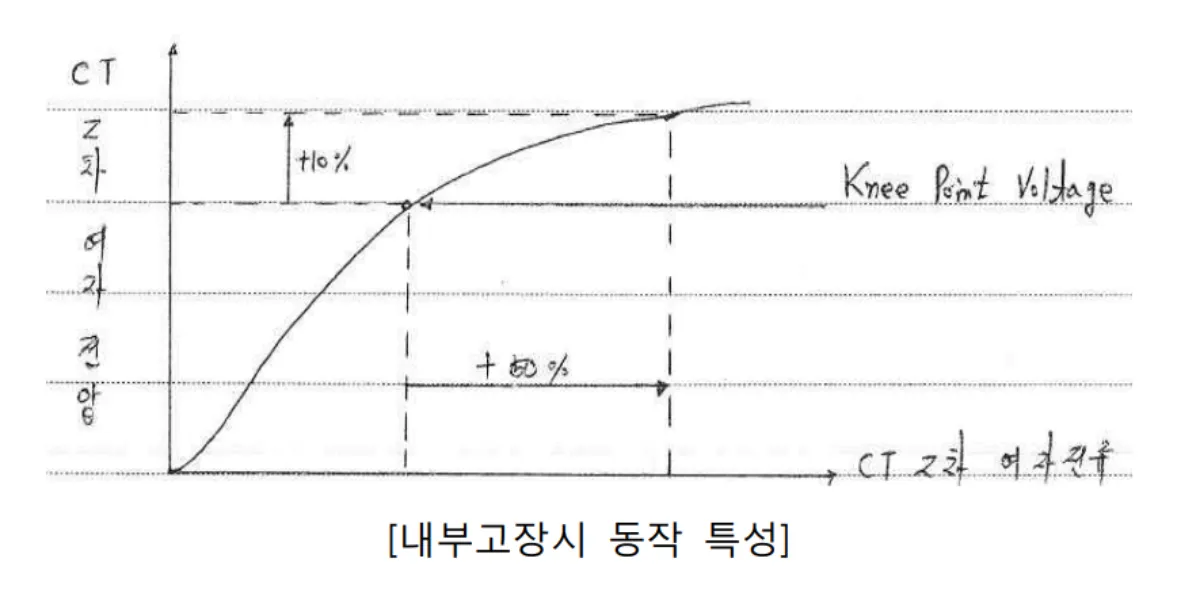

① 변류기의 1차 권선을 개방 및 2차 권선에 정격전압 인가하여 2차 전류를 측정하면, 그림과 같은 2차 여자포화곡선을 얻을 수 있습니다.



② 포화하기 직전의 여자전압, 즉 2차 전압이 +10% 증가될 때 2차 여자 전류가 +50% 증가되는 점의 전압을 말합니다.



CT의 Knee Point Voltage





2. CT 설계 시 고려사항







① Knee Point Voltage가 높은 특성의 CT를 계전기에 사용해야 큰 고장전류에서도 확실한 보호계전기 동작을 기대할 수 있습니다.



② CT의 Knee Point Voltage가 작으면, 과전류 영역에서 변류기의 비오차가 증대됩니다. 이는 보호계전기가 오동작하게 되어 사고 확대 우려가 존재합니다.



③ 계통의 단락전류 등을 산정하여 변류기의 내전류와 보호협조 등을 검토해야 합니다.
